4.3 Instalación
4.3.1 Posición
Todos los reguladores 173-50 deben instalarse con el actuador
hacia arriba y la membrana en posición horizontal.
4.3.2 Diagramas de instalación
En la mayoría de los casos, el flujo atraviesa el regulador como
muestra la flecha en las figuras 9 y 10.
Por lo tanto, los diagramas de instalación son los siguientes:

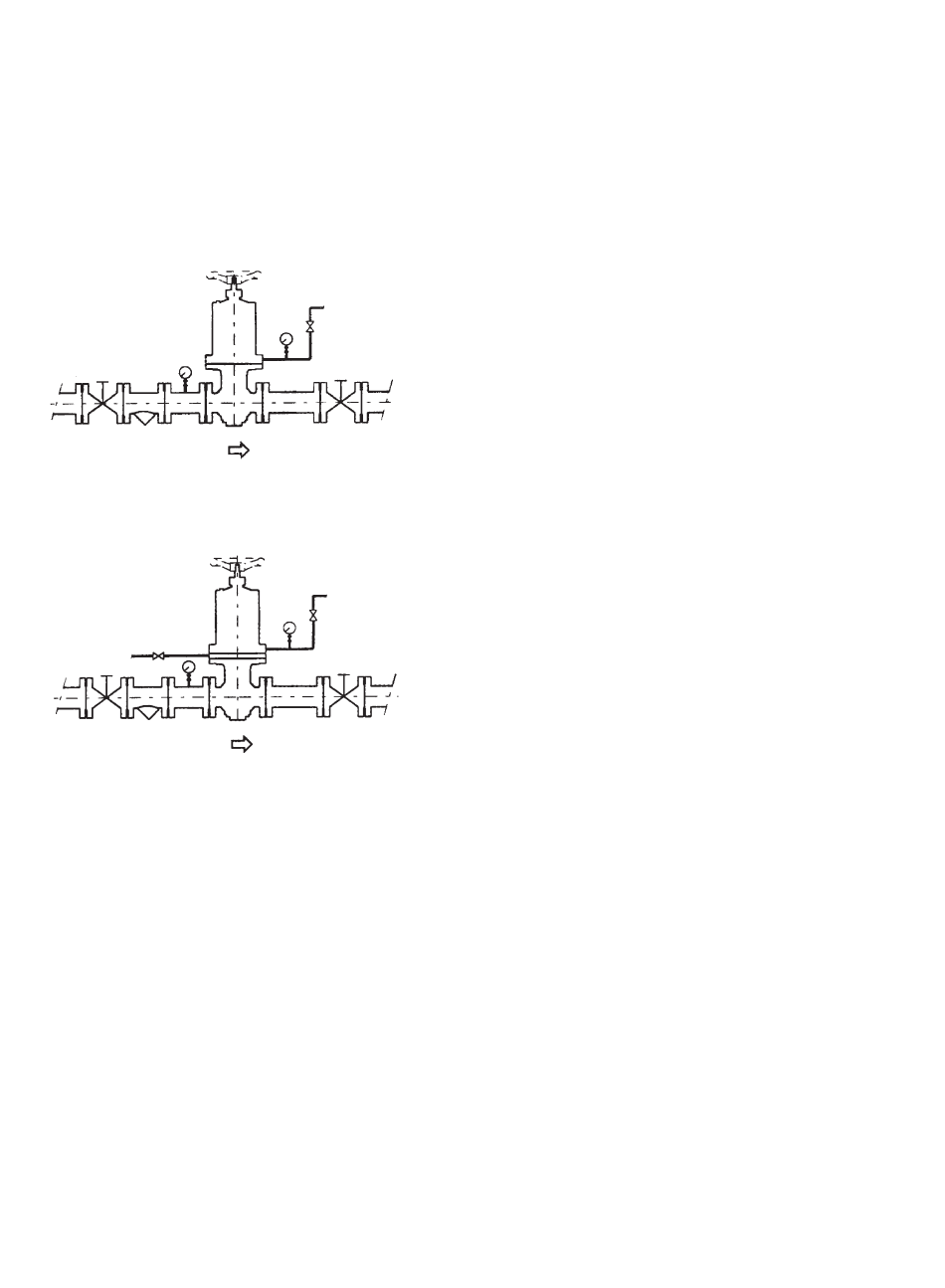

Figura 11
al drenaje
Ejemplo de esquema de instalación para reguladores de
membrana única 173-50
Figura 12
al drenaje
Ejemplo de esquema de instalación para reguladores de
membrana doble 173-50
4.3.3 Válvulas de aislamiento y filtro/manómetros
Instale una válvula de aislamiento aguas arriba, aguas abajo
y en las tuberías de conexión de las líneas de detección
y descarga para dar lugar al mantenimiento del regulador (si es
necesario) mientras se presuriza la planta.
Instale un filtro o un manómetro aguas arriba desde el regulador
y otro en la conexión de las líneas de detección (como se
muestra en las figuras 11 y 12) para calibrar la presión diferencial
y mantenerla siempre bajo control.
4.3.4 Contaminación
Antes de instalar el regulador en la tubería, asegúrese de que
su interior esté limpio y sin residuos (virutas de mecanizado,
escorias de soldadura, etc.), especialmente en la sección aguas
arriba. Si es posible, drene las tuberías para eliminar la suciedad
que pueda quedar: los pequeños trozos de escoria de soldadura
pueden dañar seriamente el regulador.
4.3.5 Ventilación de descarga de la membrana doble
En los reguladores de membrana doble, la cámara entre
las dos membranas debe estar conectada a las tuberías de
8 | GE Oil & Gas
descarga para ventilar en un lugar adecuado, de forma segura
y manteniendo siempre la presión atmosférica. Este orificio
puede cerrarse con un obturador o manómetro con un contacto
eléctrico para señalizar de forma remota que se rompió la
membrana, siempre que la planta aguas abajo esté protegida
(como se muestra en la figura 12).
4.3.6 Válvula de seguridad
Si existe la posibilidad de que la falla de un regulador de derrame
origine la presión aguas arriba desde el regulador de reducción
para exceder la presión admisible máxima para la instalación,
se debe instalar una válvula de seguridad aguas arriba (sin que
se interponga una válvula de aislamiento) para descargar todo
el flujo que cruza el regulador de presión diferencial.
4.3.7 Caídas de presión
a la boquilla de la línea
de detección
Dado que el puerto sensor de la presión regulada se encuentra
dentro del regulador, las caídas de presión en las tuberías
de interconexión entre el regulador y el punto de utilización
afectarán la precisión de la presión mantenida definida.
Esta caída de presión debe tenerse en cuenta cuando se calcula
el tamaño de la conexión.
4.3.8 Variación de la presión
Cuando sea esencial evitar variaciones de presión en el punto
de utilización, los reguladores se equipan con una conexión de
línea de detección externa que reemplaza la conexión interna
y se adapta a la brida inferior del actuador. Esta conexión debe
realizarse tan cerca como sea posible del punto de uso, donde
también se recomienda la instalación de un manómetro.
a la boquilla de la línea
4.4 Puesta en marcha y calibración
de detección
(Consulte las figuras 9 y 10)
4.4.1 Presión diferencial
Esta operación es similar tanto en los reguladores de membrana
única como en los de membrana doble. La conexión a la línea
de detección del regulador y las válvulas de aislamiento aguas
arriba y aguas abajo deben estar cerradas. Abra ligeramente
la válvula aguas abajo y luego la válvula aguas arriba junto
con la conexión de línea de detección, asegurándose de que la
diferencia de presión indicada en el manómetro sea correcta.
Si es necesario, gire el tornillo de ajuste (18) en sentido horario
para aumentar la presión diferencial y en sentido antihorario
para reducirla.
4.1.2 Calibración
Cuando alcance el valor requerido, abra por completo todas las
válvulas. Cuando el sistema aguas abajo esté funcionando con
toda su capacidad, calibre ajustando el tornillo (18).
4.5 Mantenimiento
(Consulte las figuras 9 y 10)
4.5.1 Intervalo de mantenimiento
El intervalo de mantenimiento requerido varía según la
aplicación. El usuario debe definir un cronograma adecuado
de intervalos de mantenimiento en función de las condiciones
de operación. Antes del desmontaje, elimine toda la presión del
sistema del regulador.
Antes de comenzar la operación anterior, asegúrese de que
las partes recomendadas estén disponibles (consulte la lista de
piezas de las figuras 9 y 10).
