WGB-35-TB
3.3.- BORNES DEL EQUIPO
1 : A1 Alimentación Auxiliar.
2: Sin conectar
3: A2 Alimentación Auxiliar
Manual de Instrucciones
Tabla 2:Relación de bornes del WGB-35-TB
Bornes del equipo
15: Común del relé de salida
16: Relé de salida, contacto NC
18: Relé de salida, contacto NA

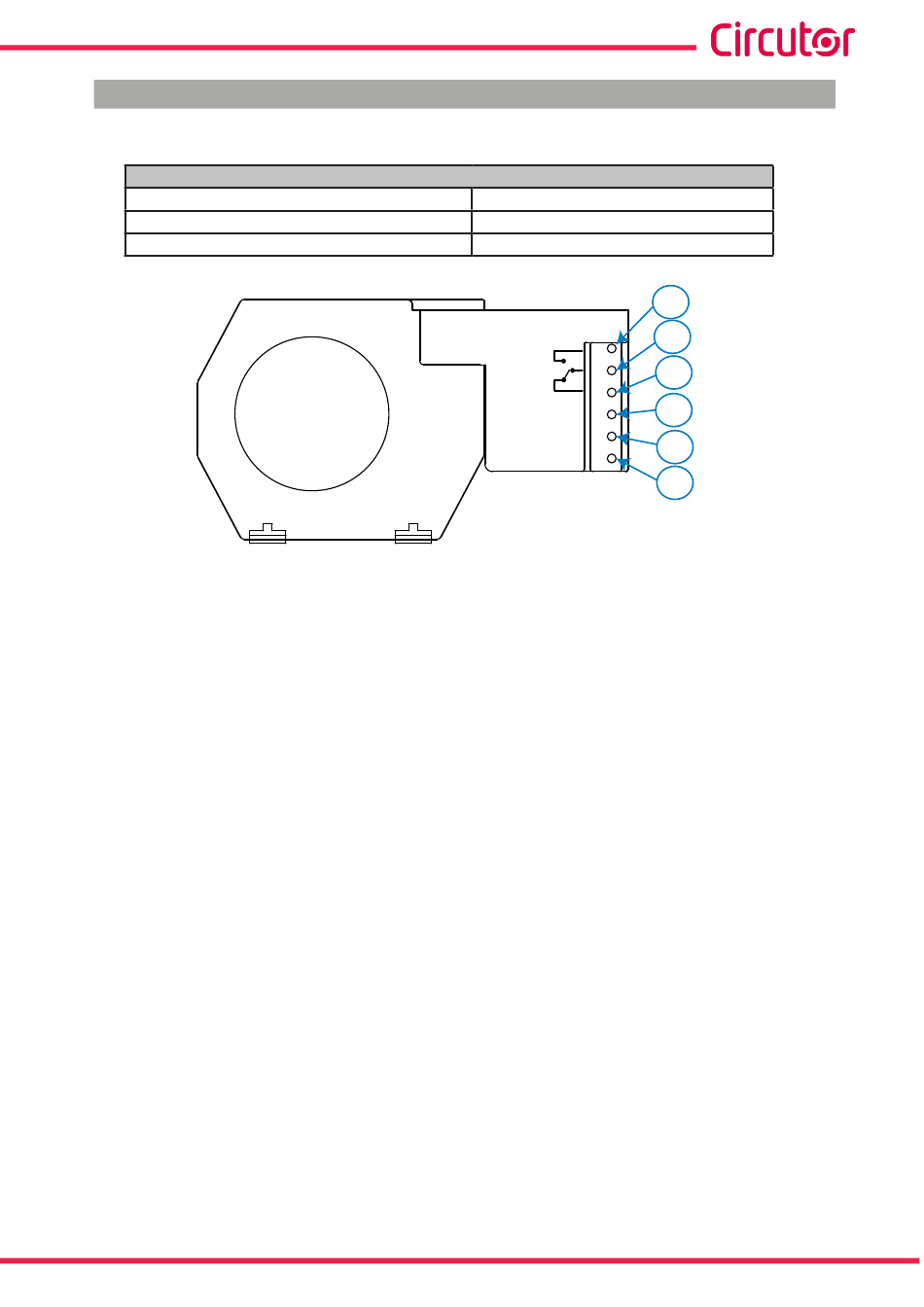

Figura 3:Bornes del WGB-35-TB�
�
18
16
15
3
2
1
9
