COMUNICACIÓN
MULTIPUNTO

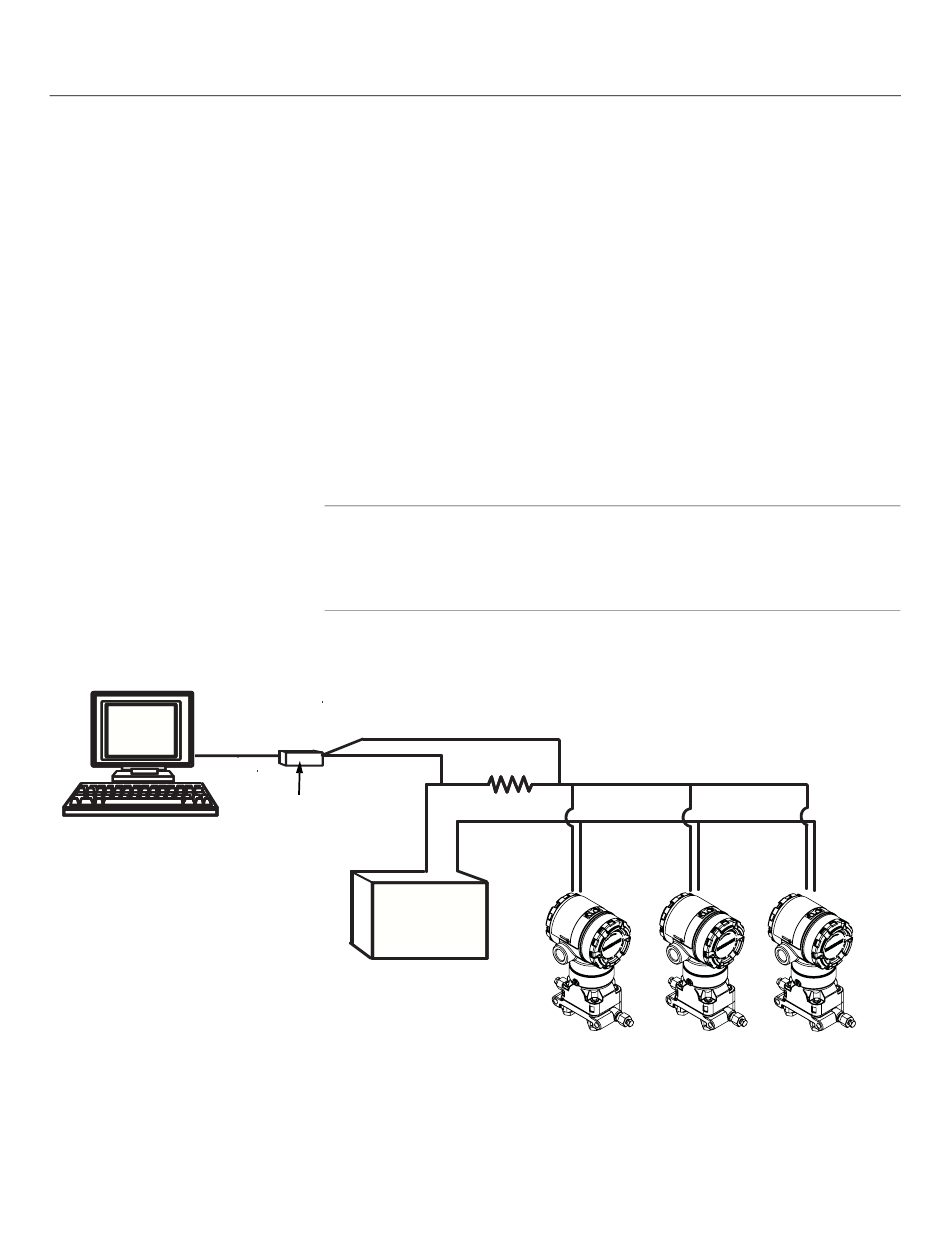

Figura 3-6 Red multipunto típica
La conexión de transmisores en multipunto se refieren a la conexión de
varios transmisores a una sola línea de transmisión de comunicaciones.
La comunicación entre el controlador y los transmisores tiene lugar digital-
mente con el rendimiento análogo de los transmisores desactivado. Con el
protocolo de comunicaciones Smart, se pueden conectar hasta quince trans-
misores a un único par de cables en par trenzado o sobre líneas telefónicas
especializadas.
La instalación multipunto requiere que se tenga en cuenta la rapidez de
actualización necesaria de cada transmisor, la combinación de los modelos
de transmisores y la longitud de la línea de transmisión. La comunicación con
los transmisores se puede lograr con módems HART y con un controlador
que implemente el protocolo HART. Cada transmisor está identificado por una
dirección única (1–15) y responde a los comandos definidos en el protocolo
HART. Los comunicadores HART y AMS Device Manager pueden probar,
configurar y realizar el formato de un transmisor multipunto del mismo modo
que un transmisor en una instalación estándar de punto a punto.
La Figura 3-6 muestra una red multipunto típica. Esta figura no es un
diagrama de instalación.
NOTA
Un transmisor en modo multipunto tiene la salida fija en 4 mA. Si se instala
una pantalla LCD en un transmisor en modo multipunto, la pantalla alternará
entre la "current fixed" (corriente fija) y la(s) salida(s) especificada de la pan-
talla LCD.
Módem HART
Fuente de
alimentación
La fábrica ajusta el transmisor 2051 a la dirección 0, permitiendo su opera-
ción de la forma estándar de punto a punto con una señal de salida de
4–20 mA. Para activar la comunicación multipunto, se debe cambiar la direc-
ción del transmisor a un número del 1 al 15. Este cambio desactiva la salida
analógica de 4–20 mA, enviándola a 4 mA. También desactiva la señal de
alarma del modo de fallo, el cual está controlado por la posición del interrup-
tor de escala ascendente/descendente. Las señales de fallo en transmisores
multipunto son comunicadas a través de mensajes HART.
