baltur COMIST 122 DSPGM Manual De Instrucciones página 65

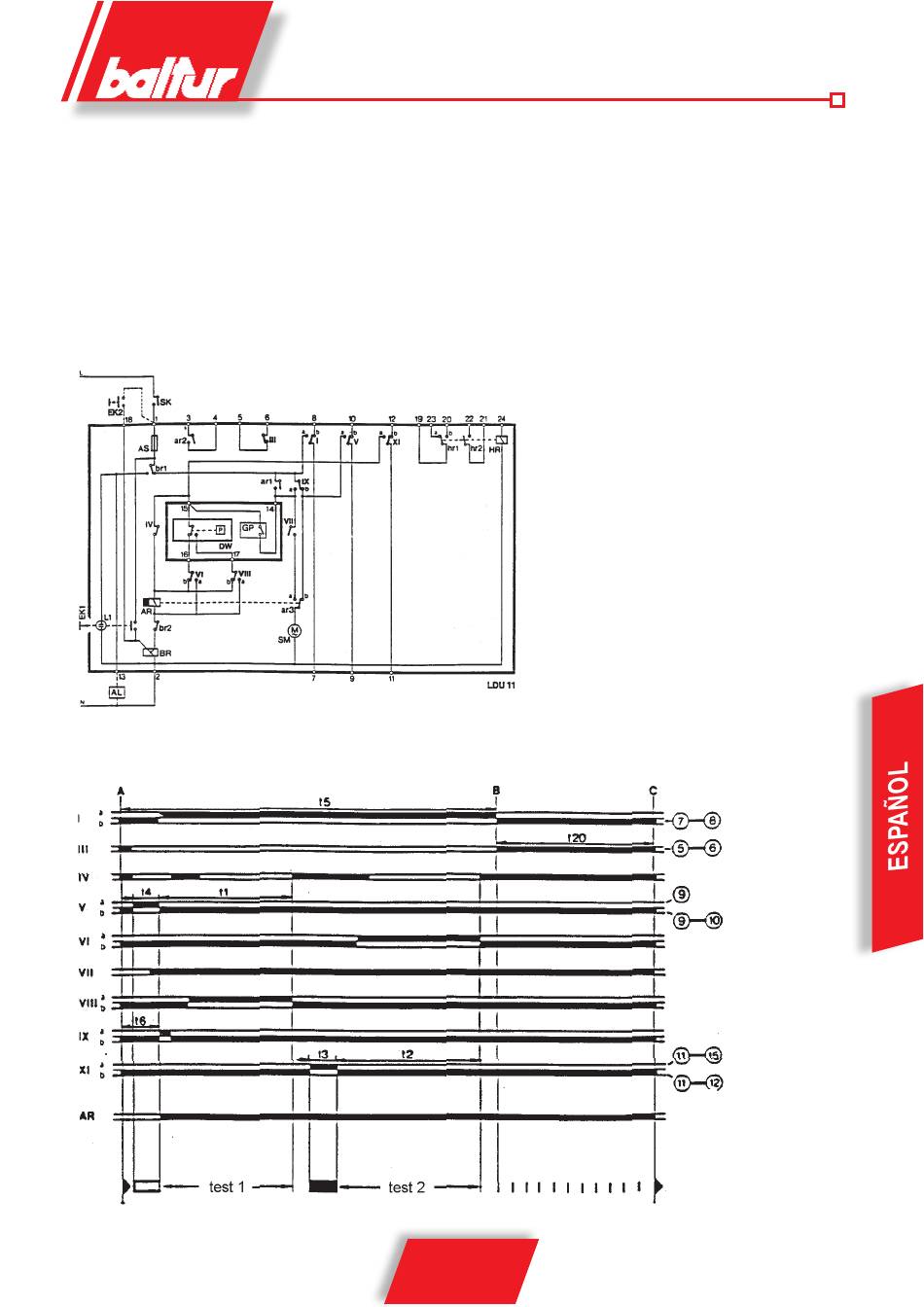

Programa de control
t 5s Puesta en presión atmosférica del circuito a controlar
4
t 7,5s Tiempo entre el encendido y la excitación del relé principal "AR"
6
t 22,5s
1° fase de control con presión atmosférica
1
t 5s
Puesta en presión del gas del circuito de control
3
t 27,5s 2° fase de control con presión del gas
2
t 67,5s
Duración total del control de estanqueidad hasta el consentimiento de funcionamiento del quemador
5
t 22,5s
Vuelta a la posición de reposo del programador = predispuesto para un nuevo control.
20
Realización del programa
AL señalización de alarma a distancia
AR relé principal con los contactos 'ar...'
AS fusible del sistema
BR relé de bloqueo con los contactos 'br...'
DW presóstato externo (control de estanqueidad)
EK pulsador de desbloqueo
GP presóstato externo (de la presión del gas de red)
HR relé auxiliar con los contactos 'hr...'
L1 lámpara de señalización de anomalías en el sistema
SK interruptor de línea
I ... XI
31 / 32
0006080115_201201
contactos de las levas del programador
Terminales - activados del
sistema o de las conexiones
eléctricas
