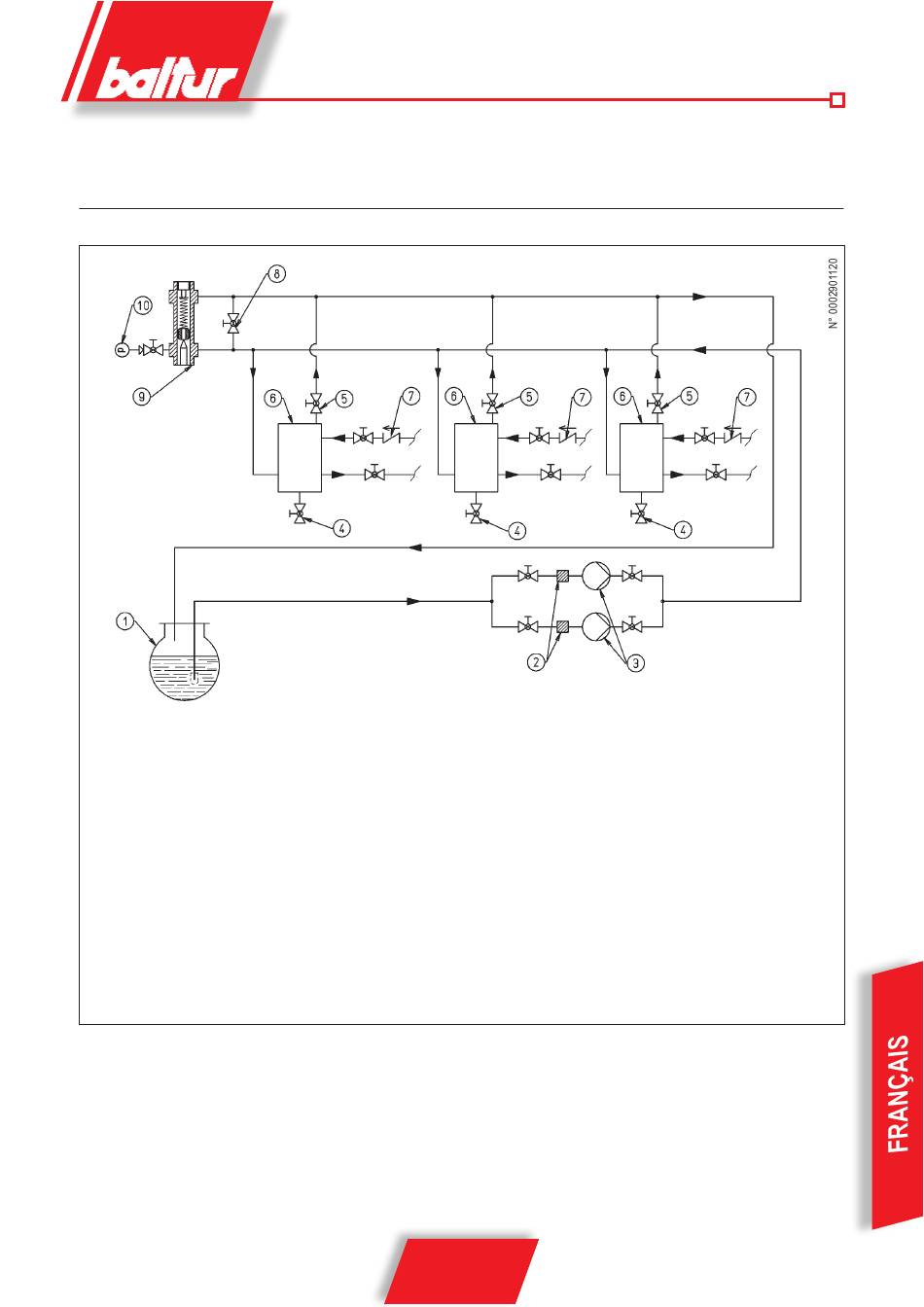

SCHÉMA HYDRAULIQUE DE PRINCIPE ALIMENTATION SOUS PRESSION POUR PLUSIEURS BRÛLEURS À
DEUX ALLURES OU MODULANTS À FIOUL OU HUILE COMBUSTIBLE À VISCOSITÉ NOMINALE MAXIMALE
(5° E à 50 °C)
1 - Citerne principale
2 - Filtre
3 - Pompe de circulation
4 - Écoulement eau et installation
5 - Évacuation air-gaz normalement fermée
6 - Réservoir récupération combustible et dégazeur
7 - Vanne unidirectionnelle
8 - By-pass (clapet de dérivation) (normalement fermé)
9 - Régulateur de pression réglable 0,2 ÷ 1 bar
10 - Manomètre
Les réservoirs de récupération huile (diamètre ~ 150 mm - hauteur
~ 400 mm) doivent être installés le plus près possible du brûleur
et au moins 0,5 m plus haut que sa pompe.
