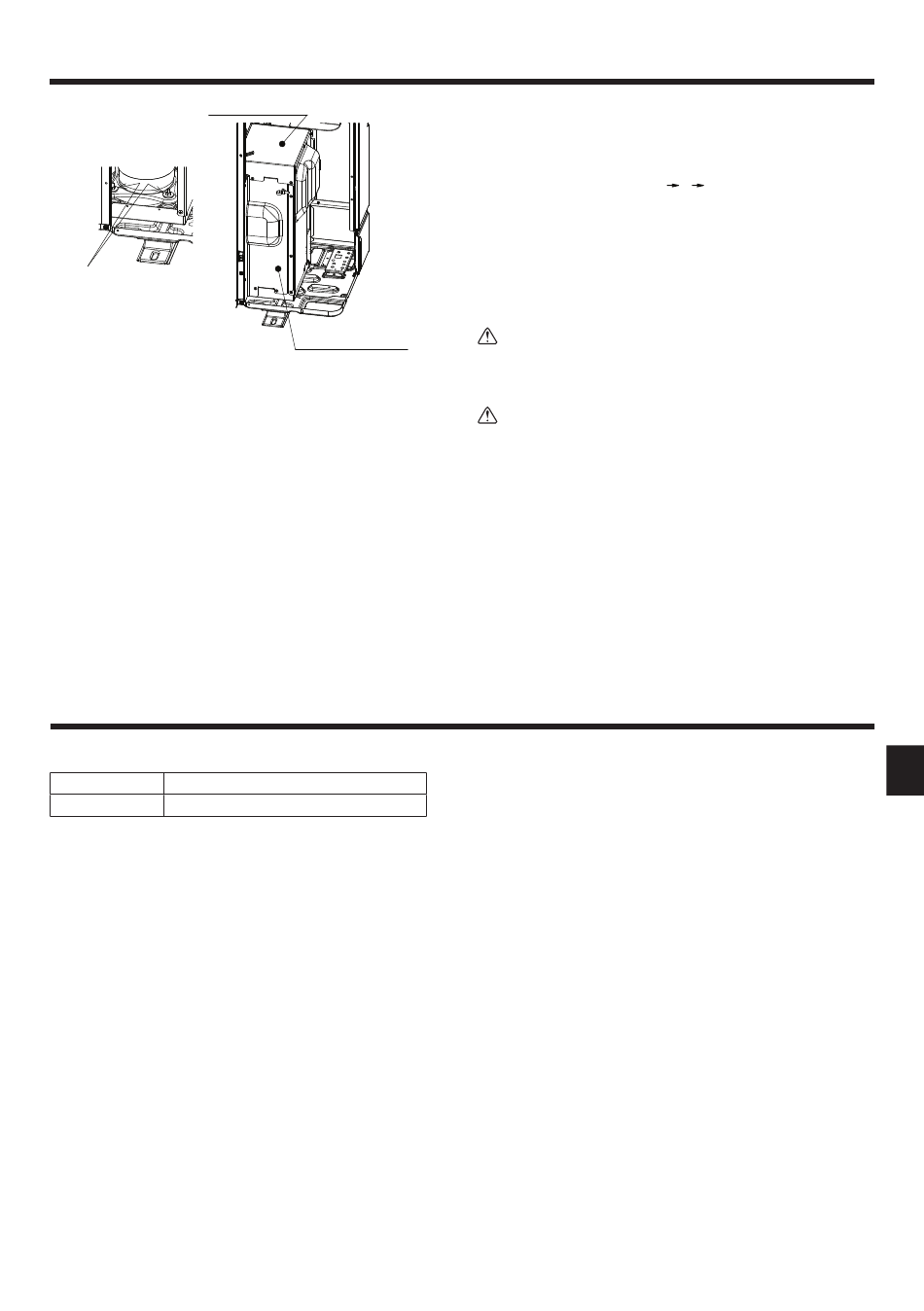

4. Fjernelse af KOMP fastgjorte dele (Kun PUHZ-W112*AA)
1 KOMP KASSE-TOP
7 MØTRIKKER
SPÆNDINGS-
MOMENT
4 ± 0,4 N·m
Fig. 4-2
5. Føring af drænrør
Udendørs enheds drænrørsforbindelser
Når føring af drænrør er nødvendigt, anvend da en drænsokkel eller drænbakke (ekstraudstyr).
Drænsokkel
Drænbakke
3 KOMP KASSE-FRONT
PAC-SG61DS-E
PAC-SJ83DP-E
• Efter at have fjernet KOMP fastgjorte dele skal du sørge for at stramme
møtrikker og sætte KOMP KASSE-TOP OG KOMP KASSE-FRONT tilbage til
den oprindelige tilstand. (Fig. 4-2)
SEKVENS FOR GENMONTERING
(
SPÆNDINGSMOMENT
TIL SKRUER
1,5 ± 0,2 N·m
Bemærk:
• D ette arbejde gælder for følgende modeller.
PUHZ-W112VAA PUHZ-W112YAA
PUHZ-W112VAA-BS PUHZ-W112YAA-BS
Forsigtig:
• H vis KOMP fastgjorte dele ikke fjernes, kan driftsstøjen
blive øget.
Advarsel:
• I nden KOMP fastgjorte dele fjernes, skal afbryderen
være slukket. Hvis ikke, vil KOMP kassen berøre
elektriske dele, og de kan gå i stykker.
7 3 1
)
