En el motor, conecte los cables conforme a las instrucciones del fabricante. Preste especial atención al
orden de las fases.
Para minimizar las interferencias de radiofrecuencia:
• Conecte a tierra la pantalla del cable en 360 grados en la placa de acceso al interior de la caja de
terminales del motor.
• O bien, conecte el cable a tierra trenzando la pantalla del modo siguiente: diámetro > 1/5 × longitud.
Conexión al motor; unidades con armario de terminales comunes del
motor (opción +H359)

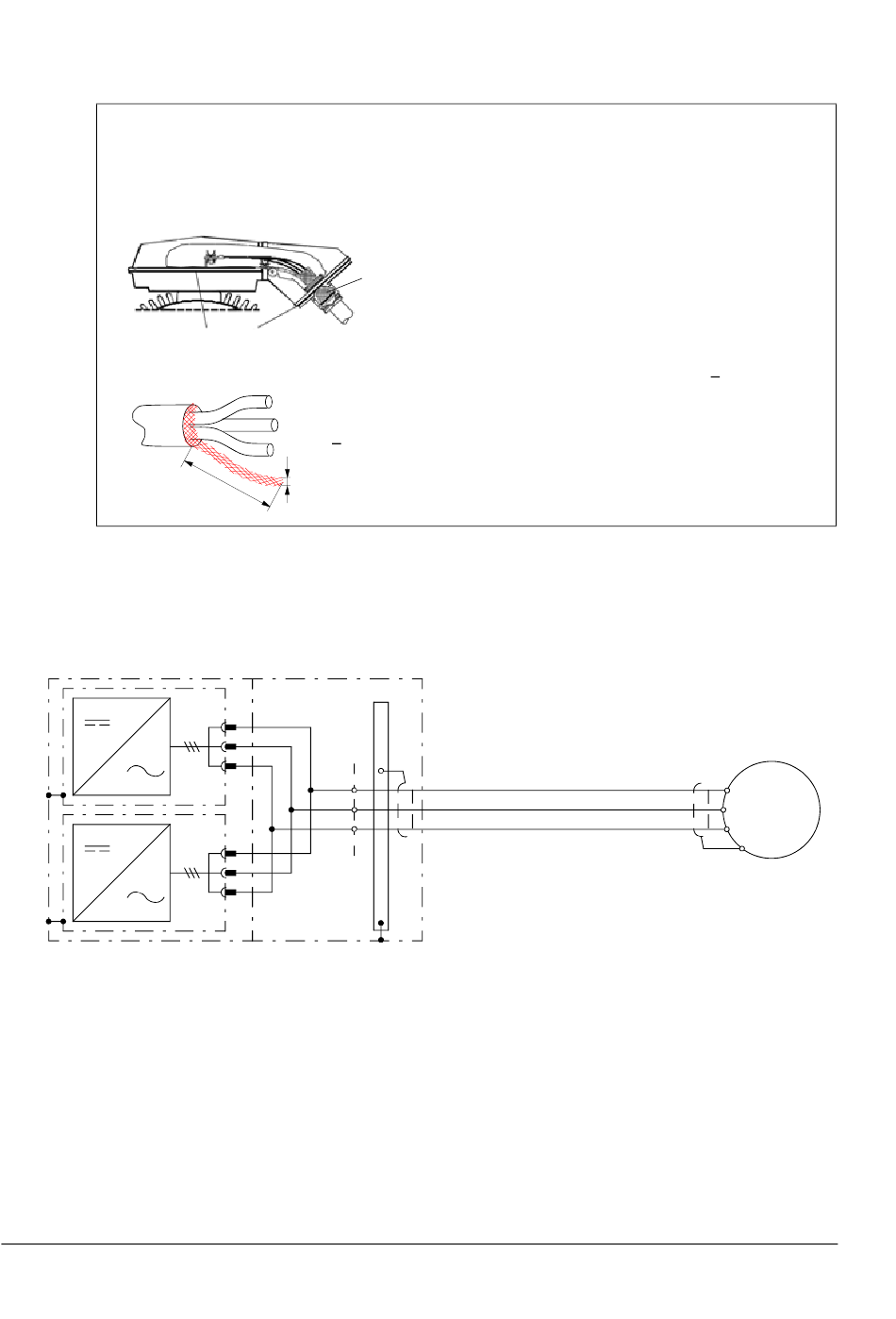

Diagrama de conexiones

Armario del módulo
inversor
Los tipos de cable recomendados se indican en el capítulo
Procedimiento de conexión
Véase el procedimiento de conexión en la página
Instalación eléctrica
Conexión a tierra en 360 grados
Juntas conductoras
b > 1/5 × a
b
a
U2
V2
W2
Armario de terminales
comunes del motor
PE
Planificación de la instalación eléctrica
97.
M
U1
V1
3~
W1
PE
.
