Cableado Externo - Laars MAGNATHERM Serie Instrucciones De Instalación Y Operación

Calderas y calentadores de agua MagnaTherm

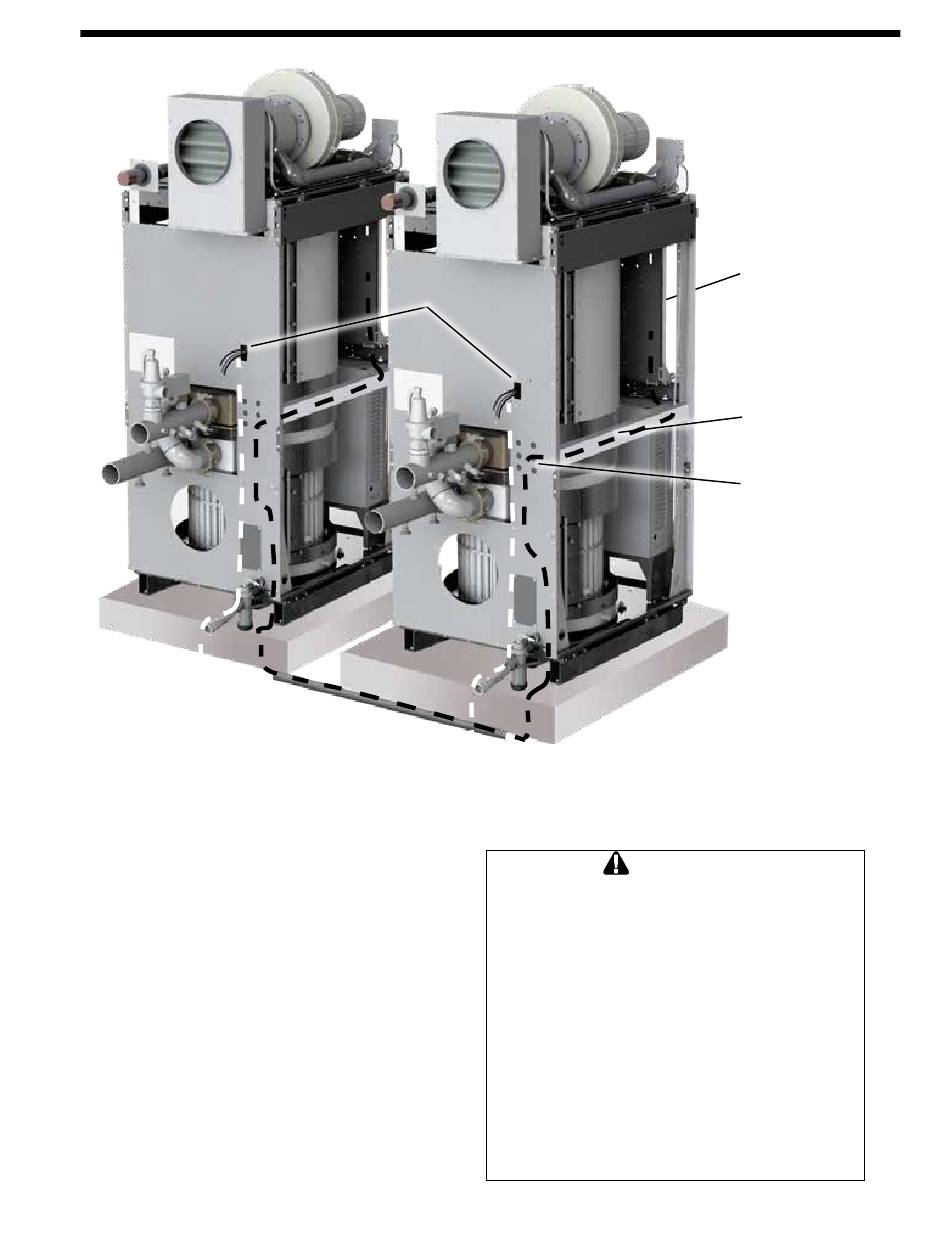

VISTA desde la parte
POSTERIOR.
Figura 17. ¡Todo el cableado de potencia y exterior a través del panel posterior!

8.4 Cableado externo

El cableado externo para la interconexión con otros
equipos y con los sensores de los sistemas se debe
montar en el interior del canal para cables que se
encuentra en la parte posterior de la unidad.
Vea la Figura 17.
Cuando se ejecuta el cableado de las conexiones con
los componentes exteriores y entre las unidades en
una instalación en cascada (adelanto/atraso, sensor del
sistema, sensor exterior, Sistema de automatización de
edificios, etc.), SIEMPRE salga y entre en la unidad a
través de los paneles posteriores inferiores, de modo que
cuando haya que realizar tareas de mantenimiento no sea
necesario desconectar los cables para retirar los paneles
superior y laterales.
El electricista a cargo de la instalación de la alimentación
eléctrica y el cableado del sistema tiene la responsabilidad
de realizar el trabajo de acuerdo con los códigos y en base
las mejores prácticas de la especialidad.
El panel de control se tira hacia adelante para facilitar el
acceso al cableado (vea la Figura 16). No realice ningún
cableado a la derecha pues esto restringirá la apertura del
panel de control.
Caja de empalmes para las
conexiones de
la alimentación
eléctrica
Peligro de descarga eléctrica
Una descarga eléctrica puede causar lesión,
muerte o daño a la propiedad. Desconecte el
suministro de energía antes de la instalación o
de una modificación del cableado para evitar una
descarga eléctrica o daños al equipo. Puede ser
necesario apagar más de un interruptor.
Todo el cableado eléctrico se ha de realizar según
los códigos locales o, si no existen códigos locales,
de acuerdo con: 1) Última edición de la norma
ANSI/NFPA 70 "Código nacional eléctrico" o 2)
Norma CSA C22.1 "Código eléctrico canadiense,
parte 1". Este aparato debe estar conectado a
tierra según las indicaciones de estos códigos.
Ambas unidades se
muestran con los
paneles exteriores
desmontados para
facilitar todas las
tareas de servicio.
Conexiones
eléctricas
al exterior
en el panel
delantero de la
unidad.
Canal para
el cableado
eléctrico.
Troqueles
disponibles
para pasar
los cables
del sensor
del sistema,
Modbus, etc.
ADVERTENCIA
Página 33
