Français
Positions de montage autorisées
avec arbre moteur vertical

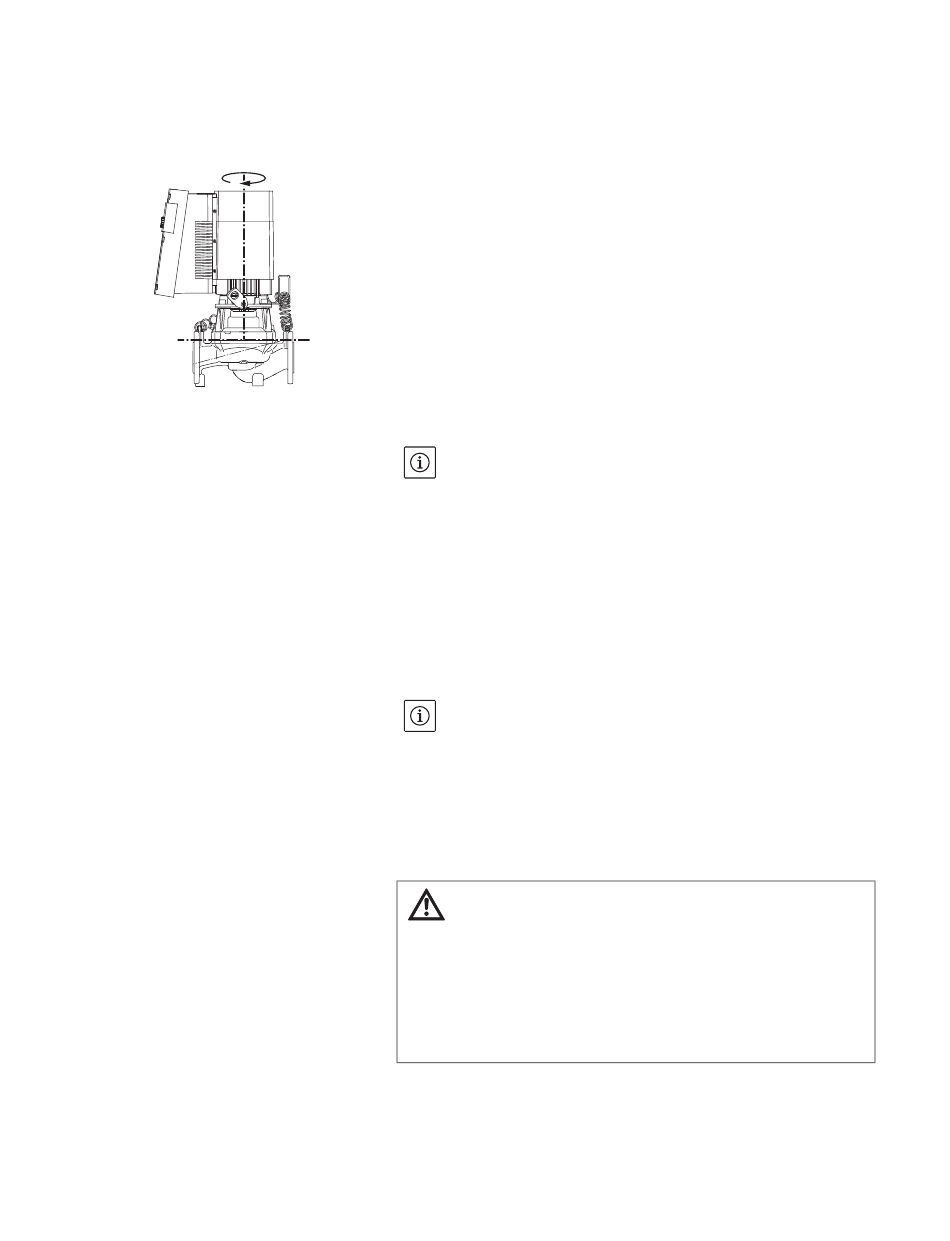

Fig. 23: Positions de montage autorisées
avec arbre moteur vertical
Modification de la disposition
des composants
86
4 x 90°
Les positions de montage autorisées avec arbre de moteur vertical
sont représentées sur la fig. 23. Toute position de montage exceptée
« Moteur vers le bas » est autorisée.
Le kit embrochable peut – par rapport au corps de pompe – être
monté dans 4 positions différentes (décalées à chaque fois de 90°).
REMARQUE :
Afin de faciliter les travaux de montage, il peut être utile de poser la
pompe « à sec » dans le tuyauterie, c'est à dire sans raccordements
électriques et sans remplissage de la pompe/de l'installation.
• Effectuer les étapes 5 à 10, comme indiqué au chapitre
10.2.1 « Remplacer la garniture mécanique » à la page 118.
• Tourner le kit embrochable de 90° ou 180° dans la direction souhaitée
puis monter la pompe dans l'ordre inverse.
• Fixer la tôle de maintien du capteur de pression différentielle (fig. 7, pos. 6)
avec une des vis (fig. 7, pos. 3) sur le côté opposé au module électronique
(ceci ne change pas la position relative du capteur par rapport au module).
• Bien humidifier le joint torique (fig. 7, pos. 11) avant le montage
(ne pas monter le joint torique à sec).
REMARQUE :
Ne pas tordre ou coincer le joint torique (fig. 7, pos. 11) au montage.
• Avant la mise en service, remplir la pompe/l'installation et appliquer la
pression système. Pour finir, contrôler l'étanchéité. En cas de fuite au
niveau du joint torique, de l'air s'échappe tout d'abord de la pompe.
Cette fuite peut p. ex. être détectée en appliquant du détecteur de
fuites en atomiseur sur l'interstice entre le corps de pompe et la lan-
terne ainsi que sur ses raccords filetés.
• Si les fuites persistent, utiliser le cas échéant un joint torique neuf.
ATTENTION! Risque de blessures corporelles!
Un montage non conforme peut causer des dommages corporels.
• En cas de déplacement éventuel des œillets de transport de la
bride vers le carter de moteur, p. ex. pour remplacer le kit embro-
chable, ils doivent être refixés sur la bride de moteur une fois les
travaux de montage ou d'entretien terminés (voir aussi chapitre
3.2 « Transport pour montage/démontage » à la page 70). Par
ailleurs, il faut aussi revisser les écarteurs dans les orifices (fig. 7,
pos. 20b).
