Calefactor canalizado doble por combustible indirecto Foreman

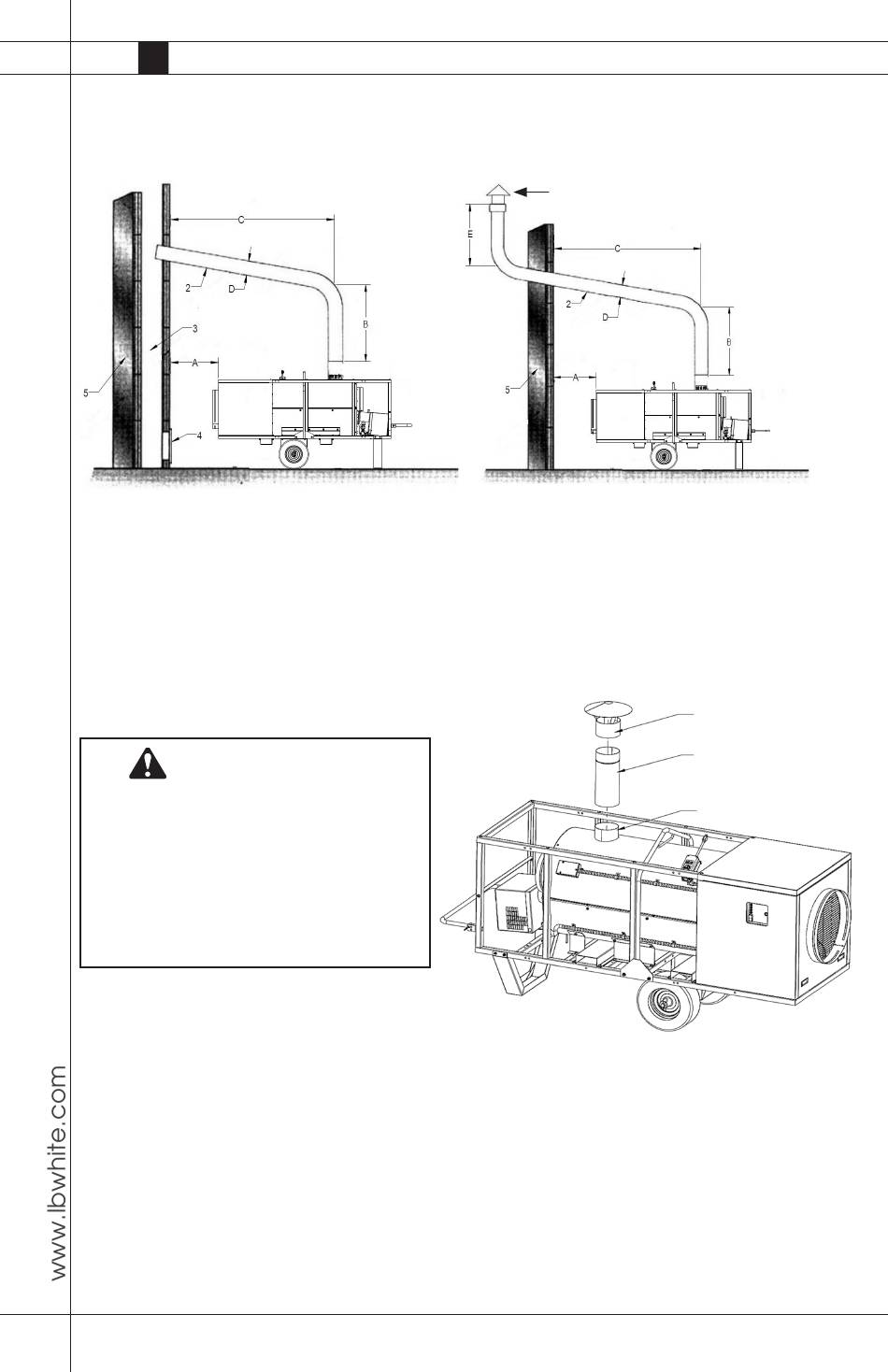

Estructura interior

EN UNA CHIMENEA EXISTENTE
1) Dispositivo contra el viento, accesorio opcional
2) Cruce horizontal con inclinación mínima hacia arriba de 5°
3) Chimenea de 8 pulgadas x 8 pulgadas de medida interior mínima
4) Puerta abatible contra explosión de la chimenea
5) Pared de asentamiento exterior
Nota: La información precedente constituye solo una recomendación.
Haga revisar su instalación por una autoridad local.
ADVERTENCIA
Peligro de asfixia
■ Si la instalación es en interiores, el escape.del
calefactor debe ventilar hacia el exterior.
■ De lo contrario, se puede producir asfixia debido
a la falta de un adecuado suministro de aire o
envenenamiento por monóxido de carbono.
■ El envenenamiento por monóxido de carbono
puede provocar lesiones graves o la muerte.

Estructura exterior

A fin de evitar la recirculación de gas de escape de
la salida del escape hacia la entrada de aire del
calefactor, se debe instalar un conducto de escape de
5 pies/1,25 metros como mínimo en la salida del escape.
Para proteger contra la entrada de agua cuando se
instala el calefactor en exteriores, es necesario utilizar
una caperuza para lluvia.
El accesorio de chimenea opcional (Pieza n.° 30161) y la
tapa para lluvia (Pieza n.° 30162) se pueden comprar a
través de L. B. White Co.
Manual del usuario • Foreman
DIRECTAMENTE AL EXTERIOR
1
A. Mínimo 3 pies
B. Mínimo 3 pies
C. Longitud mínima
D. Igual o mayor que
diámetro exterior del conducto del calefactor.
E. Mínimo 3 pies
Caperuza para lluvia
Chimenea
Salida de escape
