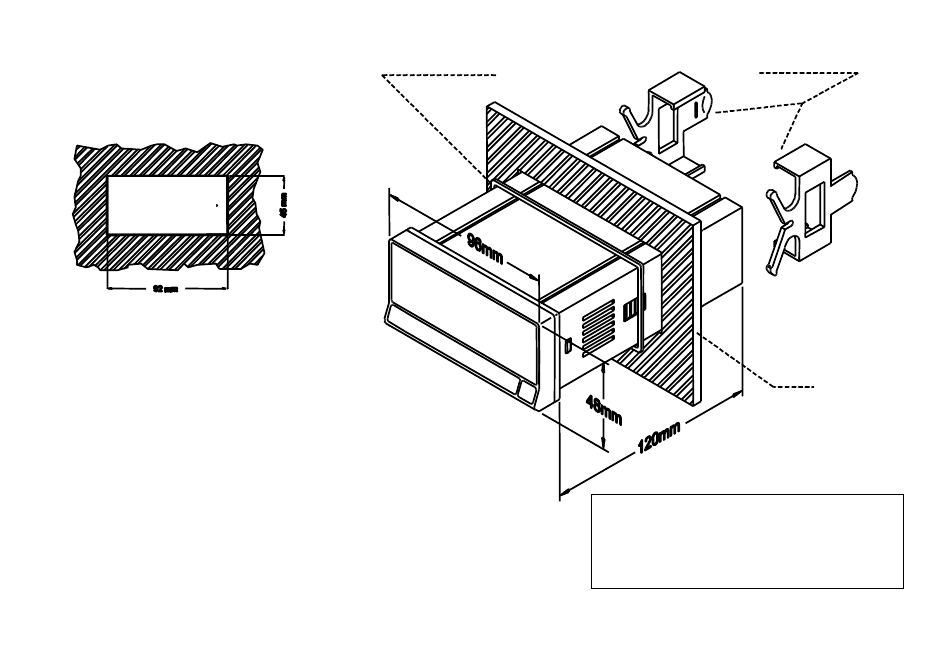

5.1 - Dimensiones y montaje
Para montar el instrumento en panel, abrir un
orificio de dimensiones 92 x 45 mm e
introducir el instrumento en el orificio por la
parte
delantera
colocando
estanqueidad entre éste y el papel.
Colocar las pinzas de sujeción en las guías
laterales de la caja (una a cada lado) y
deslizarlas hasta que hagan contacto con la
parte posterior del panel.
Presionar ligeramente para ajustar la carátula
frontal y dejar las pinzas sujetas en las uñas
de retención de la caja.
Para desmontar el instrumento del panel,
desbloquear las pinzas levantando ligeramente
las lengüetas traseras y deslizarlas en el
sentido inverso al de montaje.
JUNTA DE ESTANQUEIDAD
la
junta
de
LIMPIEZA: La carátula frontal debe ser
limpiada solamente con un paño
empapado en agua jabonosa neutra.
NO UTILIZAR DISOLVENTES
46
27
PINZAS DE SUJECIÓN
PANEL
