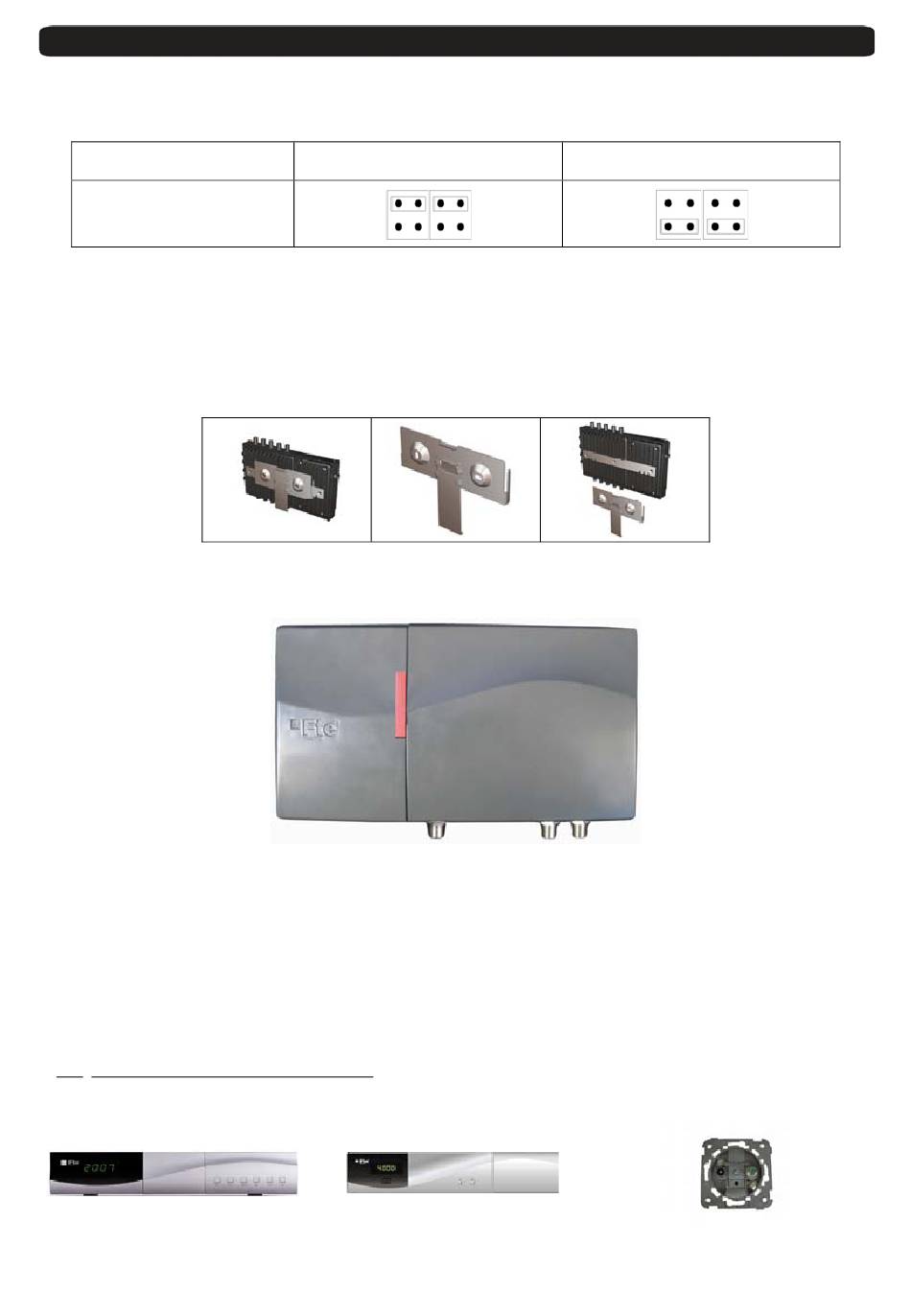

Pour la voie de retour, il est possible aussi de faire une égalisation fixe de 6dB en utilisant des cavaliers. Le tableau ci-
dessous montre les différentes positions des cavaliers pour égaliser ou non la voie de retour:
Égalisation fixe de la voie
de retour (E)
Position des cavaliers
L'amplificateur est fourni avec un support mural incluant les vis et chevilles
Les pas nécessaires pour une installation correcte sont les suivants :
- Baisser le support. L'amplificateur sera déboîté et il sera possible de le séparer de son support.
- Fixer le support mural avec les chevilles et vis fournies
- Introduire à nouveau l'amplificateur sur le support mural une fois connecté
- Remonter le support pour le fixer de façon durable
HCA ZM 45-30 / HCA ZM 45-65
1 IN: Entrée terrestre 5-862 MHz (*)
2 Test output : Sortie de test (-30dB)
3 OUT: Sortie amplifiée 5-862 MHz (*)
4 AC IN: Cordon d'alimentation ( 230V AC, 50Hz )
(*) Observation: Dans les modèles HCA ZM 45-30 la plage de fréquences d'entrée et de sortie est de 47-862 MHz pour la voie directe et de 5-30MHz
pour la voie de retour. Dans les modèles HCA ZM 45-65 la plage de fréquences d'entrée et de sortie est de 47-862 MHz pour la voie directe et de 5-
65MHz pour la voie de retour.
1.4. Accessoires et exemples d'installation
Accessories
Récepteur de câble numérique
Mod. MAX C130
Ref 0710015
Manuel utilisateur · HCA ZM 45-30 / HCA ZM 45-65
-6dB
4
Récepteur de câble numérique
Mod. PVR C130 CI HDMI
Ref 0710104
3
2
1
- 3 - HCA ZM 45-30 / HCA ZM 45-65
0dB
Boîtes d'arrivée Inductives
Mod. BC 42
Ref 9003910
