4.5 Procedimientos de instalación
1. Retirar el rodillo horizontal existente (o el soporte plano deslizante) que se encuentra en
el emplazamiento previsto para la báscula de cinta.

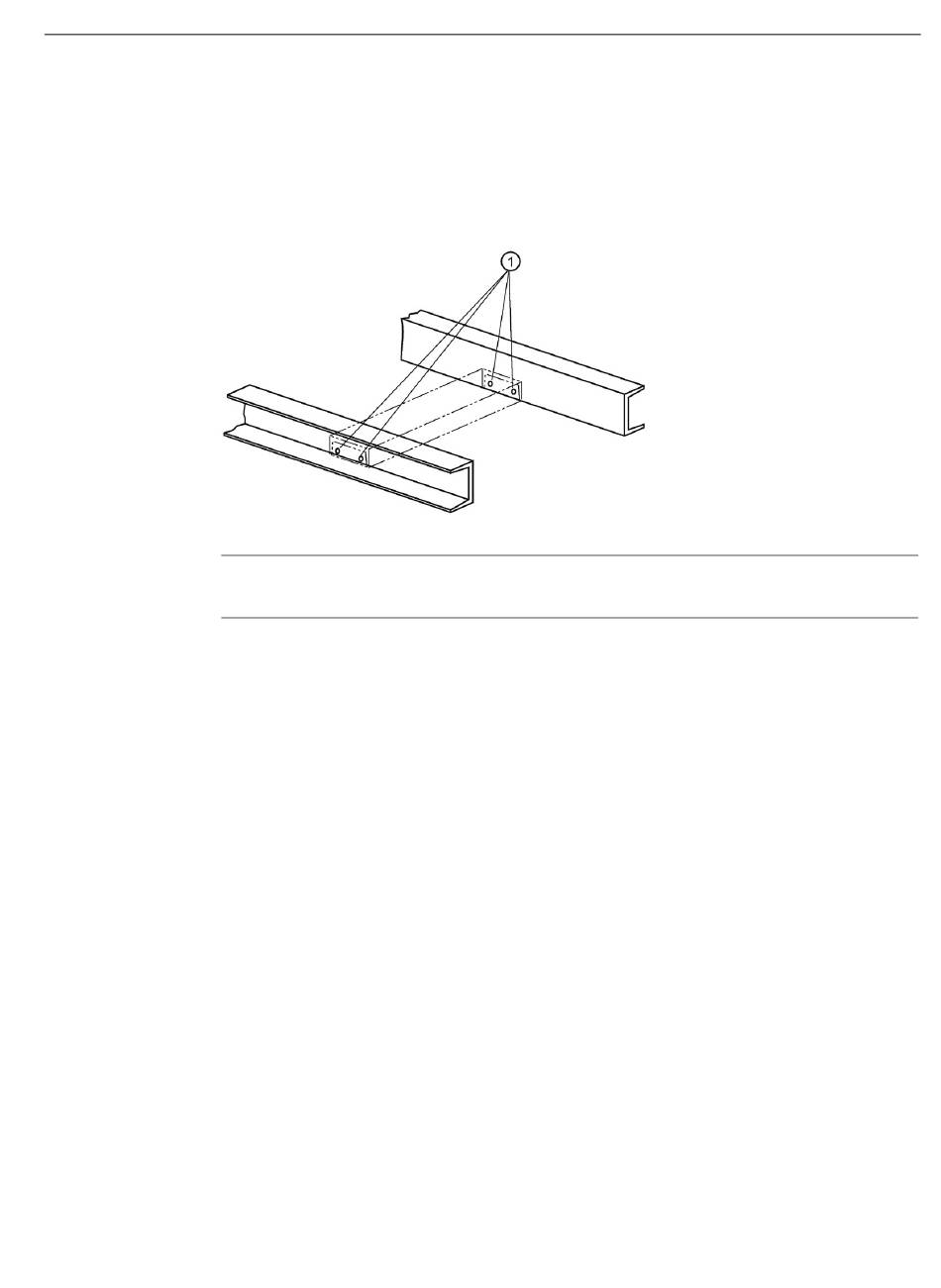

2. Taladrar cuatro orificios de 12 mm (7/16") de diámetro. Esto permitirá mantener el
espacio libre necesario para tornillos de 10 mm (3/8").
①
Nota
El ranurado vertical de los orificios permite mayores ajustes.
3. Colocar la báscula con el rodillo dirigido hacia la parte frontal del sistema transportador
(descarga) y la viga estática hacia el extremo (alimentación).
– Asegurarse de que la etiqueta situada en la viga estática indica el sentido de
– Levantar la cinta transportadora para proveer el espacio necesario para instalar la
4. Insertar la báscula en el sistema transportador (con el rodillo adyacente).
– Insertar cuatro pernos de 10 mm (3/8'') en el bastidor del transportador y a través de
– Fijar con tuercas hexagonales. Apretar manualmente.
5. Dejar un espacio libre de al menos 13 mm (1/2") entre la cinta de retorno y la báscula
MLC.
– En algunos sistemas transportadores es necesario instalar una estación de rodillos de
6. Colocar la báscula para que quede centrada y a escuadra con la viga.
– Ajustar el espacio entre los extremos de la viga estática y el larguero del sistema
– Nivelar la viga estática y apretar suficientemente los tornillos para mantener fija la
Milltronics MLC
Instrucciones de servicio, 07/2018, A5E45347147-AA
12 mm (7/16"), cantidad 4
movimiento de la cinta transportadora.
báscula.
los orificios situados en cada extremidad de la viga estática.
retorno adyacente a la báscula para desviar la cinta de retorno más allá de la báscula.
transportador como sea necesario.
viga estática hasta terminar el ajuste.
