Siemens SINAMICS G150 Instrucciones De Servicio página 108

Instalación eléctrica
4.10 Otras conexiones
Tabla 4- 39 Dimensiones de las resistencias de freno
Unidad
Ancho mm
Alto mm
Profundidad mm

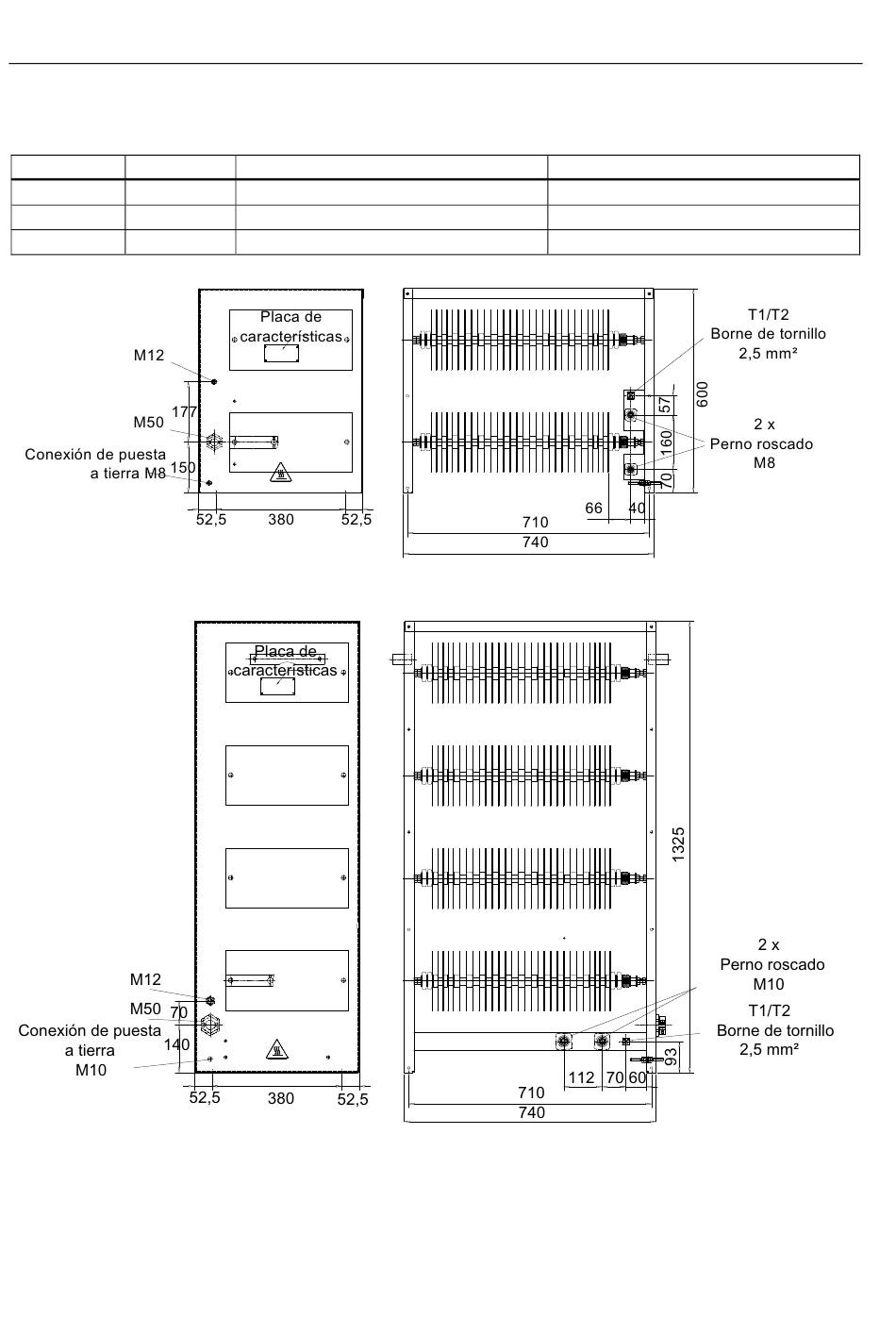

Figura 4-12 Croquis acotado resistencia de freno 25 kW
Figura 4-13 Croquis acotado resistencia de freno 50 kW
108
Resistencia 25 kW (opción L61)
740
605
485
Resistencia 50 kW (opción L62)
810
1325
485
Convertidores en armario
Instrucciones de servicio, 05/2010, A5E03263469A
