Montaje
3.1 Montaje del accionamiento G115D montado en motor

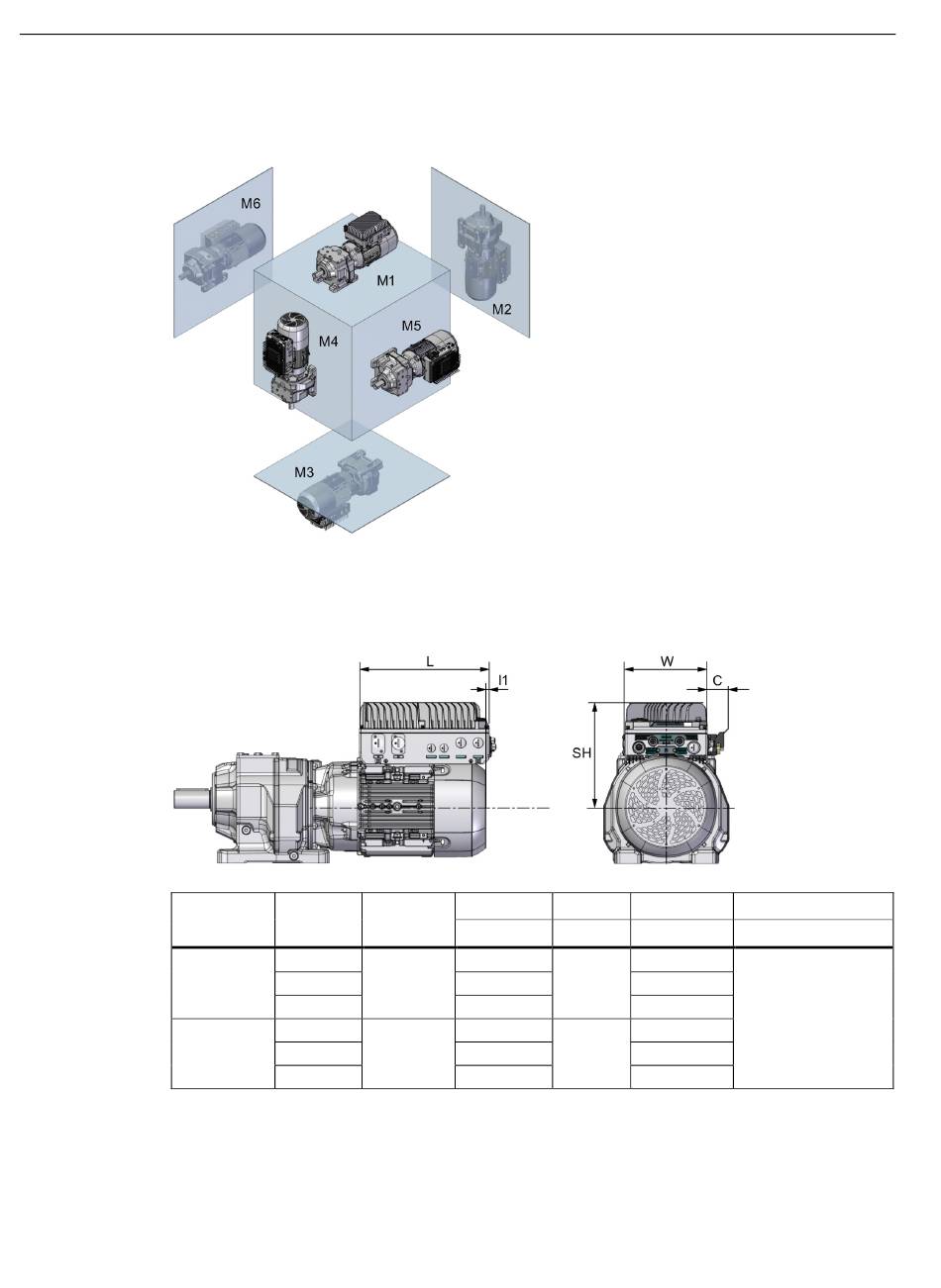

En la figura siguiente se muestra el convertidor SINAMICS G115D con motorreductor
SIMOGEAR en las posiciones de montaje M1 a M6.

Dimensiones de montaje

Todas las dimensiones en milímetros (pulgadas).
Tamaño del
convertidor
FSA
FSB
Las variantes con pasacables del convertidor se suministran sin pasacables. Las dimensiones de la
1)
variante con pasacables son válidas para el accionamiento instalado con el kit opcional de instala-
ción de pasacables.
40
Tamaño Longitud
del motor
L
71 240 (9.4)
80
90
90 285 (11.2)
100
112
Instrucciones de servicio, 12/2020, FW V4.7 SP13, A5E48681219E-002
Longitud Anchura Altura
l1 W SH
53,5 (2.11) 146 (5.7) 177,5 (7.0)
25 (0.98) 196 (7.7)
0,5 (0.02) 201 (7.9)
27 (1.06) 180 (7.1) 206 (8.1)
5 (0.2) 217,5 (8.6)
-3 (-0.12) 228,5 (9.0)
Accionamiento descentralizado SINAMICS G115D
Anchura adicional
1)
C
Variante de conec-
tor: +47,5 (1.87)
Variante con pasaca-
bles: +30 (1.18)
Convertidor con PSU
de 24 V: +60 (2.36)
