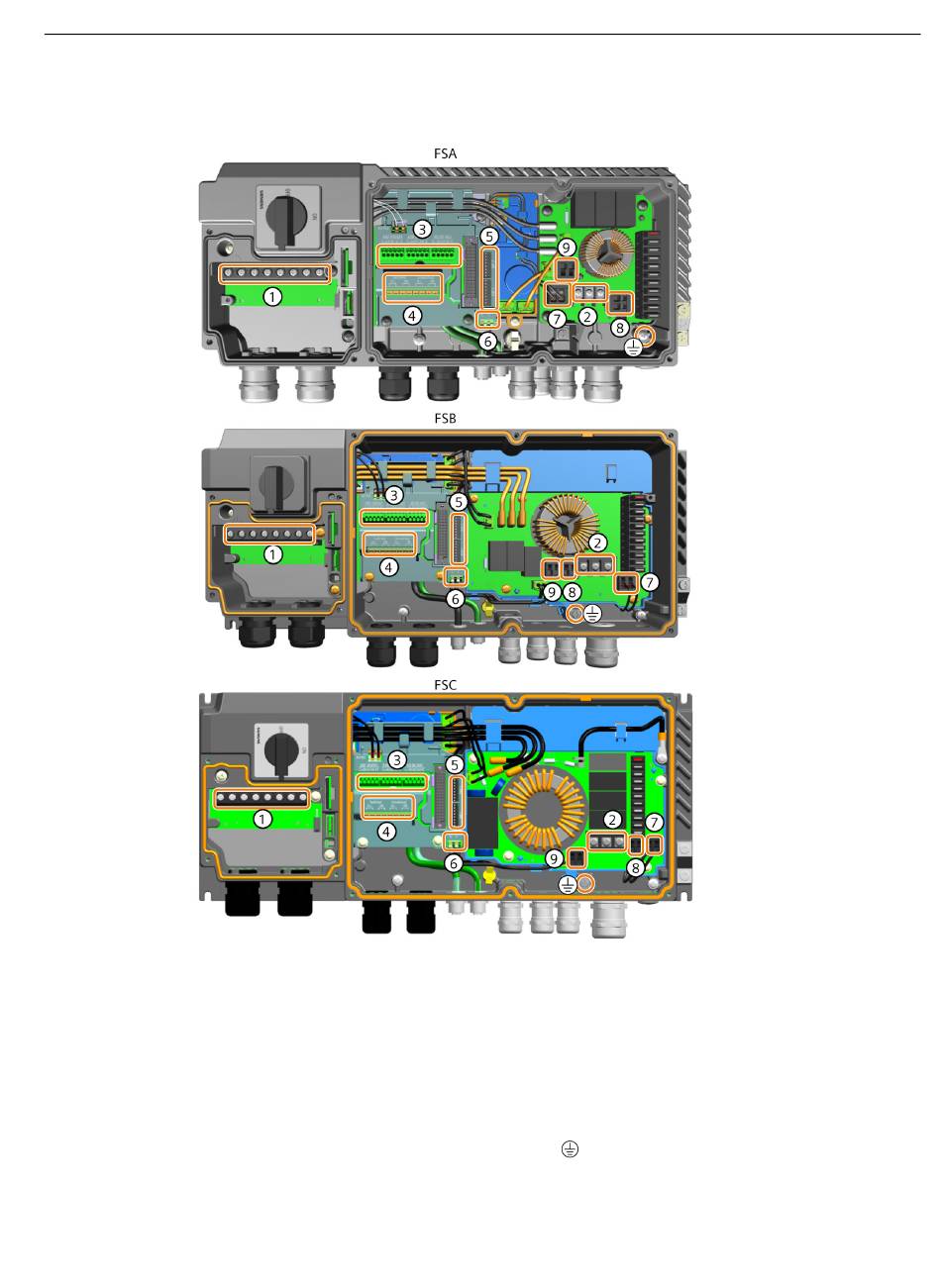

Convertidor de montaje mural

①
②
③
④
⑤
Accionamiento descentralizado SINAMICS G115D
Instrucciones de servicio, 12/2020, FW V4.7 SP13, A5E48681219E-002
Bornes de la alimentación de red: L1, L2, L3,
PE
Bornes de alimentación del motor: U, V, W
Bornes de entradas/salidas digitales: DI0~DI3,
DIO24, DIO25
Bornes de alimentación de 24 V conmuta-
da/no conmutada: 2L+, 2M / 1L+, 1M
Interruptores DIP: DIP1, DIP2
4.7 Vista general de las interfaces del convertidor
⑥ Bornes del sensor de temperatura del motor:
T+, T-
⑦ Bornes de la resistencia de frenado: DCP, PB
⑧ Bornes de freno EM de 180 V DC: EM+, EM-
⑨ Bornes de freno EM de 400 V AC opcionales:
EM1, EM2 (solo para G115D de montaje
mural)
Tierra de protección
Cableado
