instrucciones generales de desmontaje y recambio
Versiones DC – Si TP1, TP2 o TP3 se encuentran fuera de tolerancia, mida los voltajes desde la Unidad de Alimentación DC
del PCB como se muestra en la Figura 16 y la Tabla 7.
Nota: Cuando mida el voltaje de entrada TP1 utilice TB1-2 (12 VDC común) como referencia. Para los voltajes de salida TP3,
TP4 y TP5 utilice TP2 de la alimentación DC del PCB como referencia de tierra.

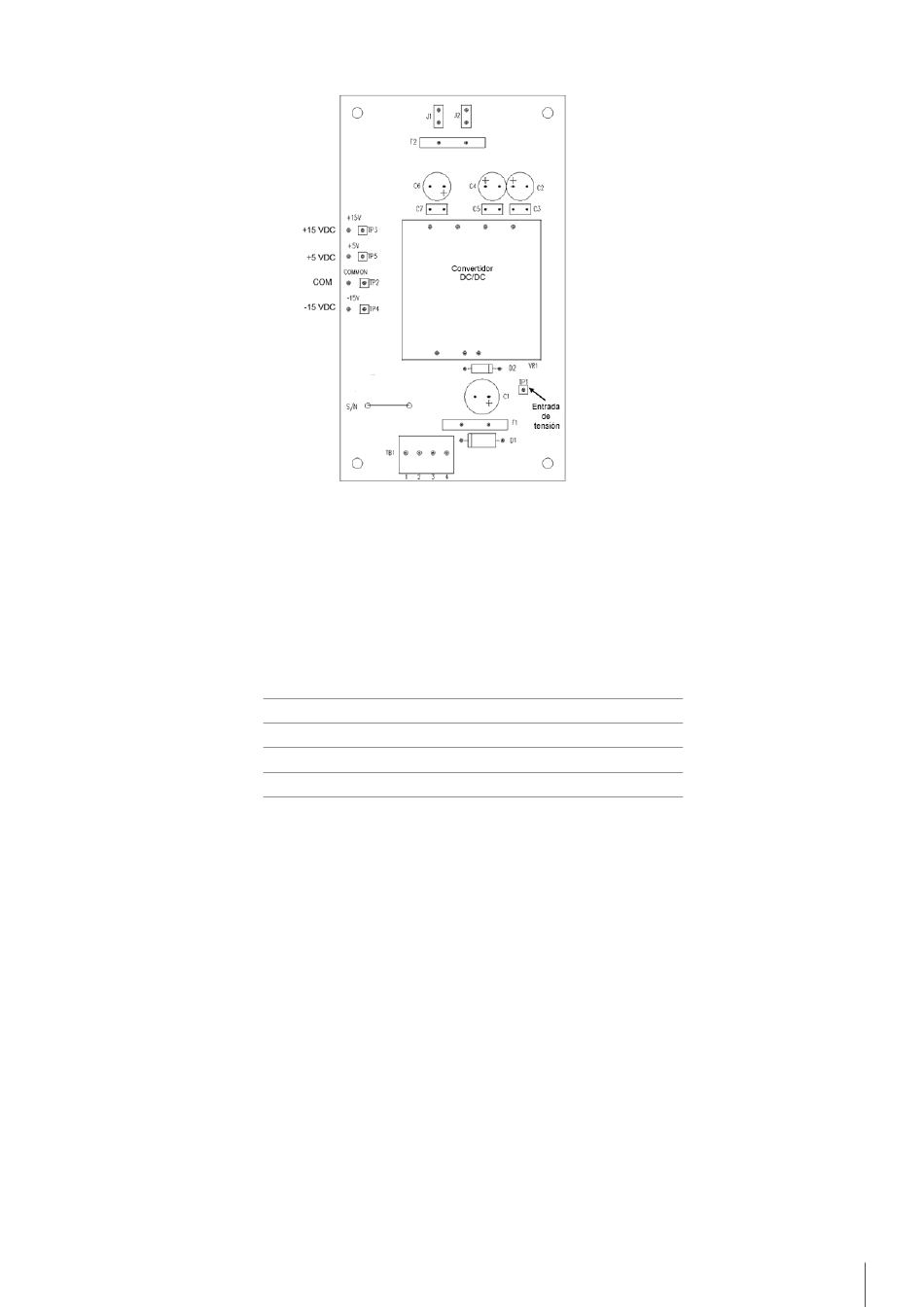

fig 16 Puntos de Prueba para alimentación DC
1. Si el voltaje TP1 es cero compruebe F1 en la alimentación DC del PCB. Si F1 está defectuoso cambie el fusible
por el repuesto proporcionado.
2. Si el voltaje TP1 es <10VDC ó >36 VDC compruebe la alimentación DC del equipo del usuario.
3. Si los voltajes TP3, TP4 ó TP5 se encuentran fuera de tolerancia, cambie la alimentación DC del PCB según las
instrucciones de desmontaje y recambio
Tabla 7
Punto de Prueba
TP1
TP3
TP4
TP5
Tolerancia
10-36 VDC
+15.0 +/-0.5 VDC
-15.0 +/-0.5 VDC
5.0 +/-0.25 VDC
25
