Introducción
La información en esta sección se refiere únicamente a la instalación del WatchOUT DT en Modo
BUS. Pueden instalarse hasta 32 detectores en el BUS RS485 del ProSYS, ahorrando tiempo de
cableado y permitiendo control y diagnósticos remotos.

Cableado del Terminal

Usado para la conexión de la fuente de alimentación de 12VDC. Conecte el
+,-
terminal (+) al AUX RED y el terminal (–) al COM BLK en los terminales del
ProSYS.
Usado para comunicación de datos con el ProSYS. Conecte el terminal al
YELLOW
BUS YEL del ProSYS
Usado para comunicación de datos con el ProSYS. Conecte el terminal al
GREEN
BUS GRN del ProSYS
TAMPER
Usado para el cableado de la detección tamper (ver más abajo)
LED
Usado para el cableado de la detección tamper (ver más abajo)
ENABLE

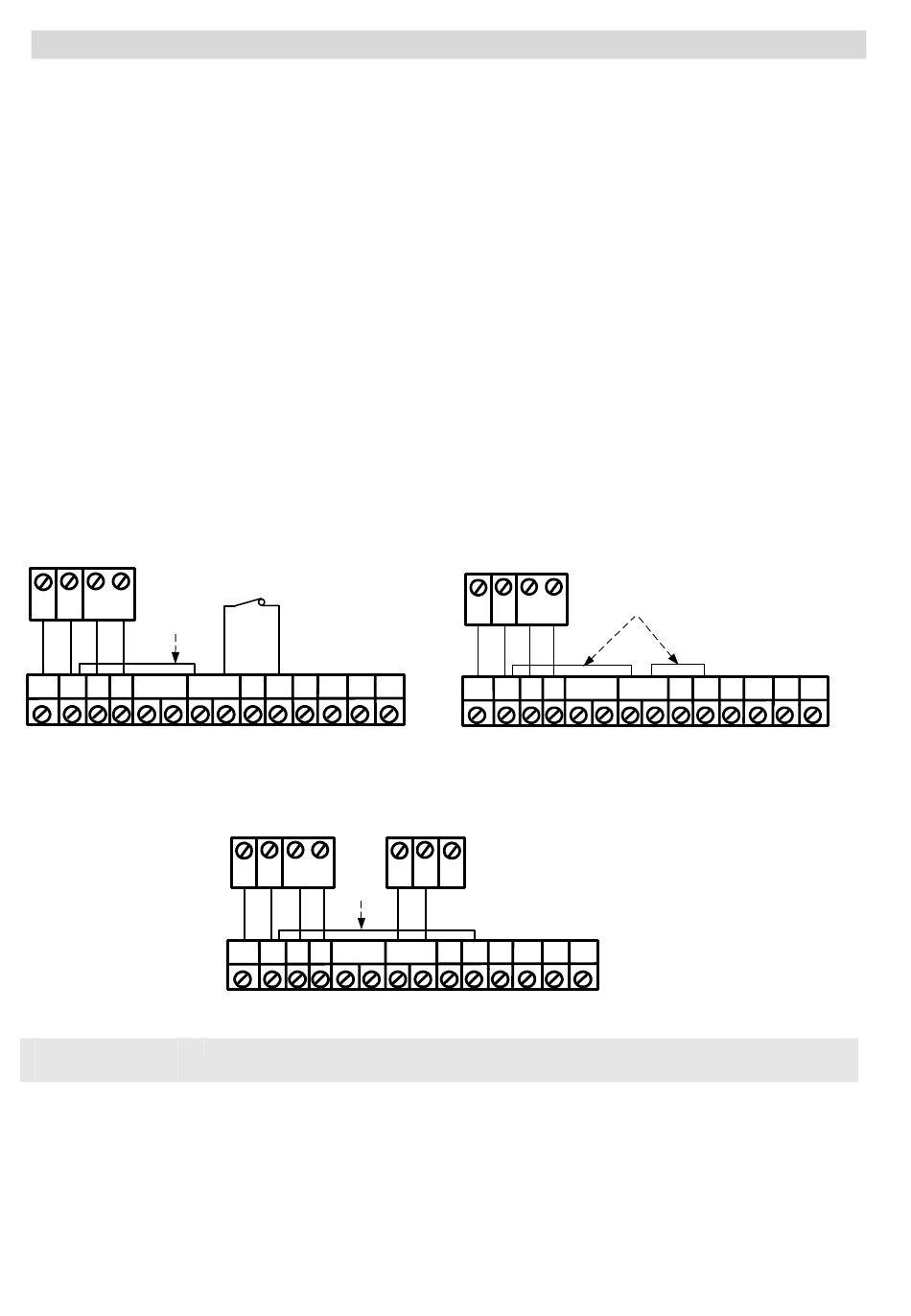

Tamper de la Tapa y Posterior

Cableado de la Tapa y del Tamper posterior
ProSYS
AUX COM
BUS
RED BLK
YEL GRN
Corto
+ - YEL GRN ALARM TAMPER
Configuración del Interruptor DIP
Número del Descripción
Interruptor DIP
Usado para asignar el número de ID del detector (Ver Tabla 1). Establezca
1 - 5 el número de ID de la misma manera que para cualquier otro accesorio del
ProSYS (Refiérase al manual de instrucción de instalación del ProSYS)
6 - 8 Sin uso
46
Instalación en Modo BUS
Modo BUS:
Tamper
posterior (N.C.)
LED
FREE FREE N.O COM N.C
ENABL

Tamper de la Tapa para Entrada de Zona

BUS del
ProSYS
BUS
AUX COM
RED BLK
YEL
GRN
Corto
+ - YEL GRN ALARM
Manual de Instalaćion del WatchOUT PIR

Solo Tamper de la Tapa

ProSYS
AUX COM
BUS
RED BLK
YEL GRN
+ - GRN
YEL
Modo BUS:
Tamper de la Tapa para
Entrada de
Entrada de Zona
Zona
Z1 COM Z2
LED
TAMPER FREE FREE N.O COM
ENABL
Modo BUS:
Cableado del tamper de la Tapa
Corto
LED
ALARM TAMPER FREE FREE
ENABL
N.C
N.O COM N.C
