9 Conexiones eléctricas de Giotto Top
ATEX
Sensor
ALTO
Sensor
BAJO
Electroválvula
1
Electroválvula
2
Electroválvula
3
Sensor
ALTO
Sensor
BAJO
Electroválvula
1
Sensor
ALTO
Sensor
BAJO
Electroválvula
N.A.
Electroválvula
N.C.
Sensor
ALTO
Sensor
BAJO
22

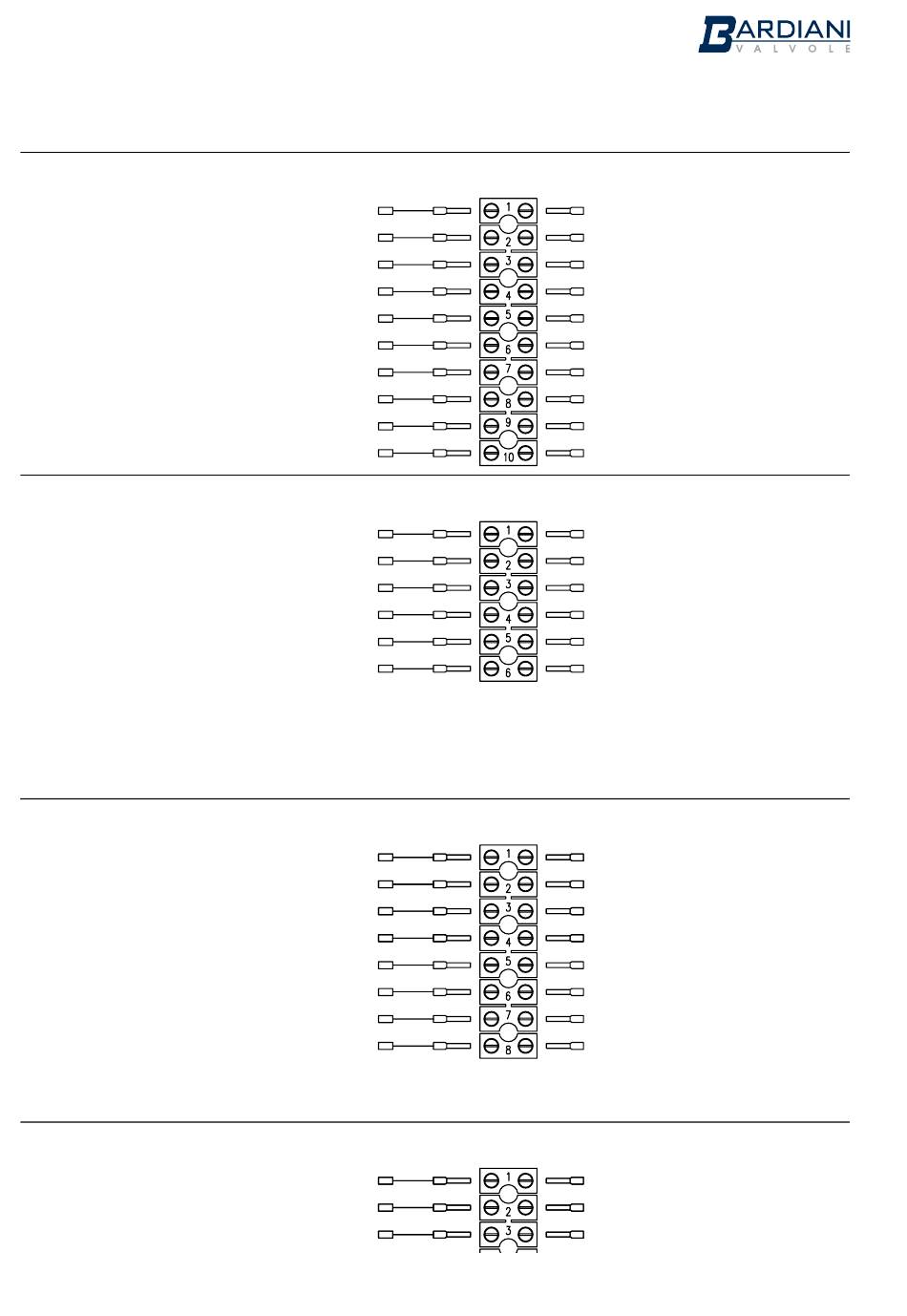

2 sensores ATEX con 3 electroválvulas ATEX normalmente cerradas
Positivo (Marrón)
Negativo (Azul)
Positivo (Marrón)
Negativo (Azul)
Positivo (Blanco)
Negativo (Marrón)
Positivo (Blanco)
Negativo (Marrón)
Positivo (Blanco)
Negativo (Marrón)
2 sensores ATEX con 1 electroválvula ATEX normalmente cerrada
Positivo (Marrón)
Negativo (Azul)
Positivo (Marrón)
Negativo (Azul)
Positivo (Blanco)
Negativo (Marrón)
2 sensores ATEX con 2 electroválvulas ATEX (1 N.A + 1 N.C.)
Positivo (Marrón)
Negativo (Azul)
Positivo (Marrón)
Negativo (Azul)
Positivo (Blanco)
Negativo (Marrón)
Positivo (Blanco)
Negativo (Marrón)
2 sensores ATEX con 2 electroválvulas ATEX normalmente cerradas
Positivo (Marrón)
Negativo (Azul)
Positivo (Marrón)
Negativo (Azul)
para válvulas
®
Positivo sensor ALTO
Negativo sensor ALTO
Positivo sensor BAJO
Negativo sensor BAJO
Positivo electroválvula 1
Negativo electroválvula 1
Positivo electroválvula 2
Negativo electroválvula 2
Positivo electroválvula 3
Negativo electroválvula 3
Positivo sensor ALTO
Negativo sensor ALTO
Positivo sensor BAJO
Negativo sensor BAJO
Positivo electroválvula 1
Negativo electroválvula 1
Positivo sensor ALTO
Negativo sensor ALTO
Positivo sensor BAJO
Negativo sensor BAJO
Positivo electroválvula N.A.
Negativo electroválvula N.A.
Positivo electroválvula N.C.
Negativo electroválvula N.C.
Positivo sensor ALTO
Negativo sensor ALTO
Positivo sensor BAJO
Negativo sensor BAJO
