Uso indebido evidente

• Funcionamiento a un voltaje y/o frecuencia incorrectos.
• Uso en diseños de sistemas inadecuados.
• Uso de materiales de instalación no permitidos.

Otros riesgos

• Sobrecarga de piezas de montaje por la incidencia de valores extremos no esperados.
• Continuidad operativa en riesgo en el caso de condiciones ambientales modificadas y no admisibles.
• Continuidad operativa en riesgo en el caso de retirar piezas de control de la seguridad o piezas averiadas.
• Chorros de aire comprimido con acoplamientos del compartimento de aire comprimido del tanque presurizado.
• Peligro de incendio: debe garantizarse la protección anti-incendios profesional en el emplazamiento.
5. Descripción del producto
El contenido del presente manual incluye las especificaciones para un funcionamiento estándar. En su caso, se incluirá informa-
ción sobre opciones u otras configuraciones.
En el caso de que se suministren piezas adicionales, se facilitará documentación adicional además del presente manual.
Documentación adicional
Módulo SPC, análogo de volumen/presión
Módulo SPC, tarjeta SD
Módulo SPC RS485, protocolo de datos
Diagrama del cableado SPCx-lw
Módulo SPC Bus- Koppler LONworks
Limitador de presión mínima
Easycontact

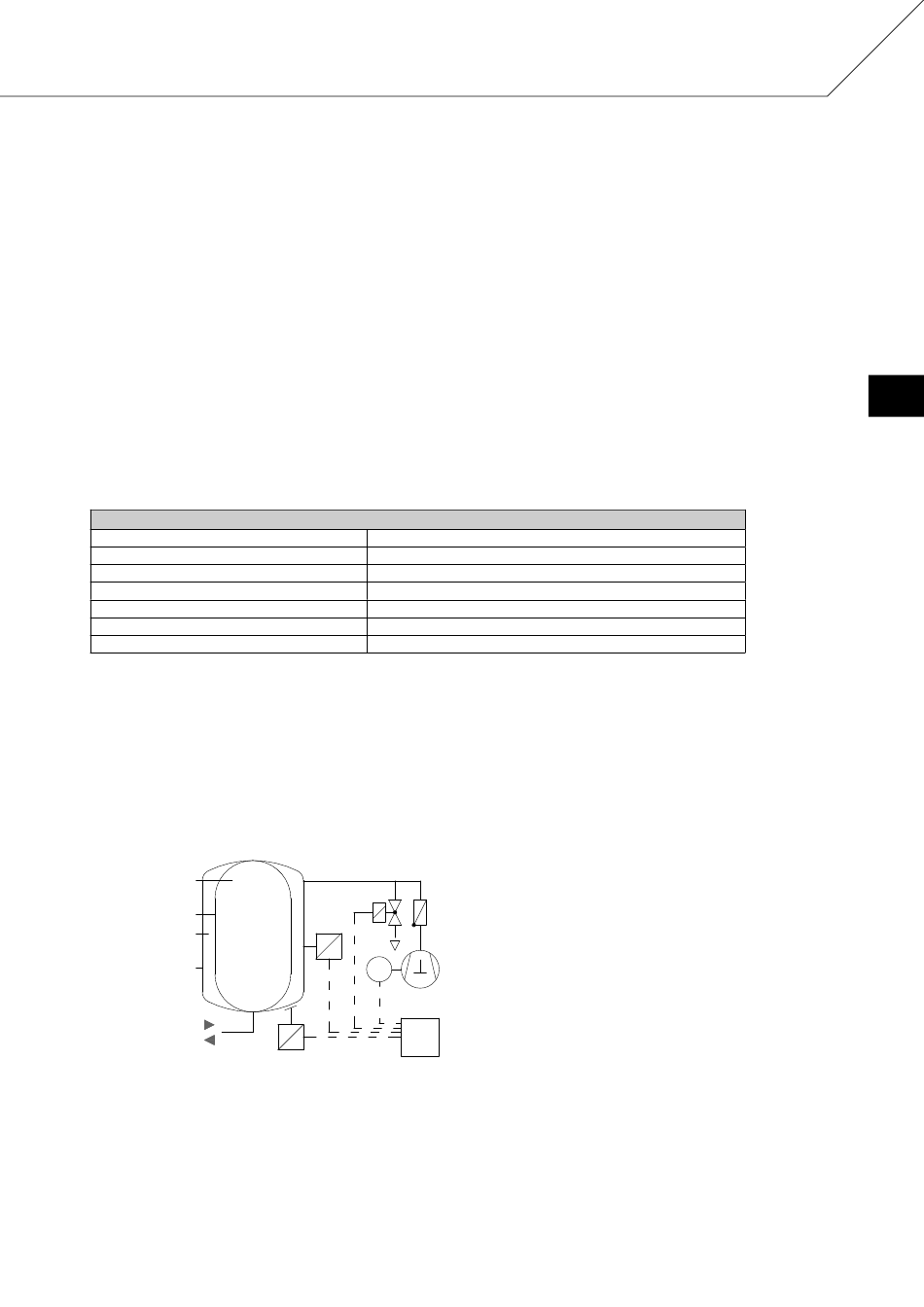

Principio de funcionamiento

Los niveles de presión variables debido a los cambios de temperatura en los sistemas de calefacción o refrigeración se controlan
de forma constante mediante el sensor de presión en el compartimento de aire comprimido del tanque. La comparación de estos
niveles de presión reales con un valor nominal programable permite activar la válvula (liberación de la presión mediante la
descarga de aire comprimido) en el caso de que se supere el valor (aumento de temperatura), y activar el compresor (aumento de
la presión mediante el llenado del compartimento de aire comprimido con aire comprimido) en el caso de que la presión caiga
por debajo del valor nominal (disminución de la temperatura). El volumen de agua evacuada o introducida proviene de o sale al
tanque. La comparación continuada de los valores nominales programables con los volúmenes variables registrados en el sensor
de volumen del tanque evita la sobrecarga o la escasez, permitiendo a su vez aumentar el volumen activando externamente los
dispositivos.
Compartimento lleno
de agua
(presión del agua)
Cámara de aire
Compartimento de aire
comprimido
(presión del gas)
Tanque de presión
Sistema de
calentamiento
o refrigeración
Flexcon
Doc. nº MC00049/11-2010/spa
Doc. nº MC00050/11-2010/spa
Doc. nº MC00051/11-2010/spa
Doc. nº MC00055/11-2010/spa
Doc. nº MC00057/11-2010/spa
Doc. nº MC00059/11-2010/spa
Doc. nº MC00060/11-2010/spa
Válvula
Sensor de
presión
M
Compresor
Sensor de
Unidad de control
volumen
M-K Manual de instalación y funcionamiento
®
SPA
139
