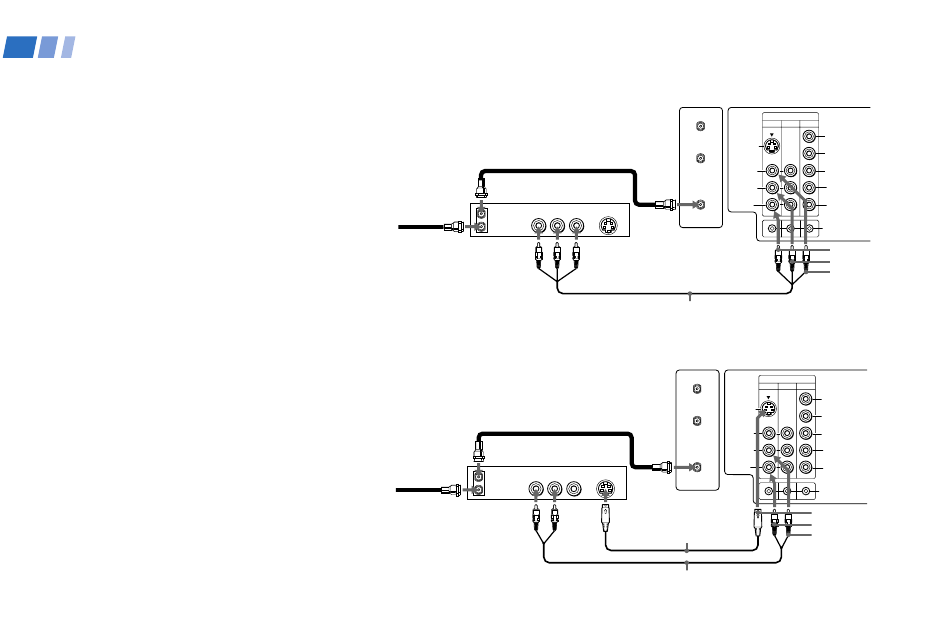

Conexión e instalación del televisor (continúa)
Conexión de antena o sistema de
cable con videocasetera
1
Conecte el cable coaxial de su sistema de cable o
de su antena a la entrada IN de su videocasetera.
2
Empleando cables de AUDIO/VIDEO, conecte
las salidas AUDIO y VIDEO OUT de su
videocasetera a las entradas AUDIO y VIDEO
IN de su televisor (amarillo-VIDEO, blanco-
AUDIO izquierdo, rojo-AUDIO derecho).*
3
Empleando un cable coaxial, conecte la salida
OUT de su videocasetera a la entrada VHF/
UHF de su televisor.
Conexión a videocasetera equipada
con S Video
1
Conecte el cable coaxial de su sistema de cable o
de su antena a la entrada IN de su videocasetera.
2
Empleando cables de audio, conecte la salida
AUDIO OUT de su videocasetera a la entrada
AUDIO IN de su televisor (blanco-AUDIO
izquierdo, rojo-AUDIO derecho).
3
Empleando un cable coaxial, conecte la salida
OUT de su videocasetera a la entrada VHF/
UHF de su televisor.
4
Empleando un cable S Video, conecte S VIDEO
en su videocasetera a S VIDEO en su televisor.
Nota:
• Si pretende conectar una videocasetara
monofónica, concecte sólo la salida única de audio
de la videocasetera a la entrada izquierda (MONO)
de su televisor.
