Mettler Toledo M400 PA Guía De Configuración Rápida página 116

A
TB2
1
TB1
Aansluitklem
TB1
1-9
10
11
12
13
14
15
TB2 A-Q
nl
116
9 10
Definitie
Niet gebruikt –
+PA • Voedingsaansluiting
• PA-signaal
–PA
+PA • Voedingsaansluiting
• PA-signaal
–PA
Niet gebruikt –
Aarde
– Sensoringang; zie hoofdstuk "Veiligheid en beoogd gebruik" op
pagina 114 en de bedieningshandleiding.
Q

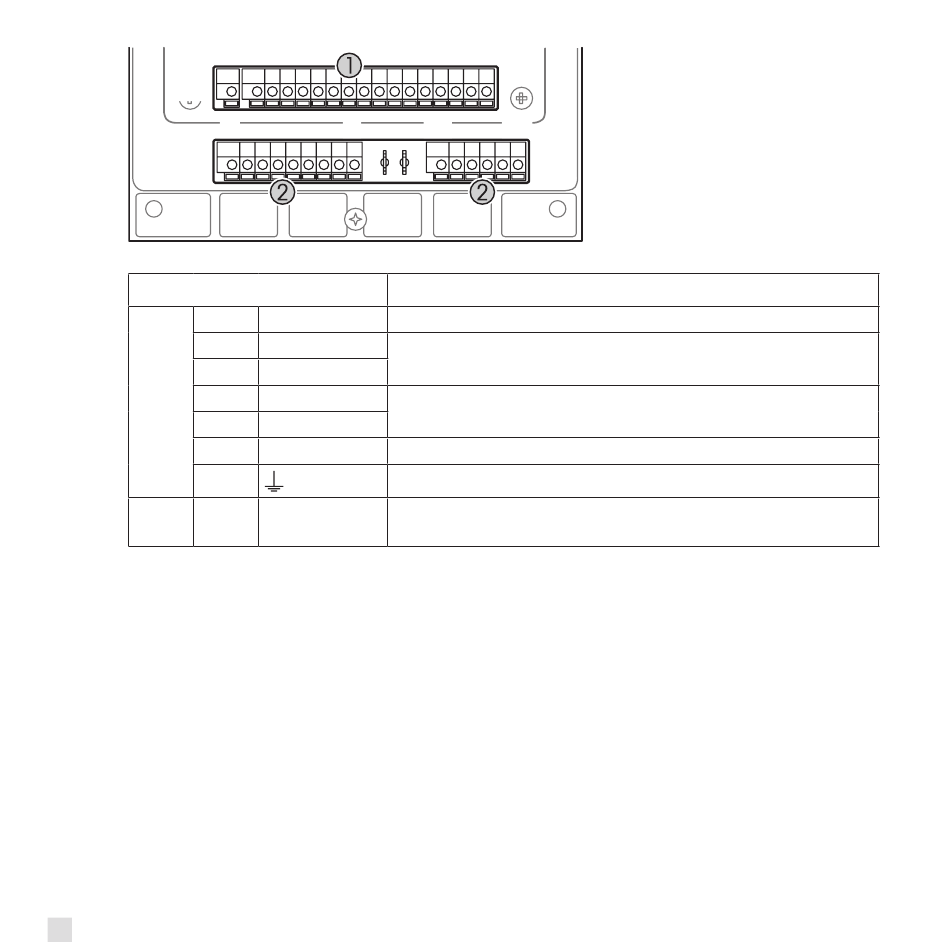

Aansluitklemmen in de behuizing
15
1 TB1: klemmenstrook 1 –
analoog in- en
uitgangssignaal
2 TB2: klemmenstrook 2 –
sensorsignaal
