Esquema Eléctrico - thermital ACQUAHOME 32 B Instrucciones Para El Instalador Y Para El Centro De Asistencia Técnica

CON QUEMADOR CON CALEFACTOR
ACQUAHOME 25 B - 25 BS
M1 M2A
B 2 C 3
COM.G.
LV
1 A D
4
FU
X5P
TA AE
230V ~ 50Hz
AE Alimentación eléctrica
COM.G. Conmutador de 3 posiciones
TS Termostato de seguridad (100°C 0/-
6) (*)
TA Termostato ambiente
LV Señal de línea
LR1 Señal de bloqueo del quemador
LR2 Señal de intervención del termosta-
to de seguridad
SB Sonda acumulador
SC Sonda de caldera
FU Fusible de línea 6.3 A-T
CN1÷CN5 Conectores multipolares
M1÷M4 Regletas de conexiones
PI Circulador acumulador
PI Bomba de circulación instalación
DAI Dispositivo de paso automático (no
incluida en la dotación y válida so-
lamente donde prevista). La bobina
del dispositivo de paso automático
(DAI) y el relé (RE) se han de elegir
para una alimentación eléctrica de
230 Vca.
X6 Clavija de 6 polos del quemador
(*) Homologados
C Condensador
E Electrodos de encendido
F Detector de llama
K Termostato de autorización durante arranque
tras el precalentamiento
MV Motor del ventilador
ESPAÑOL

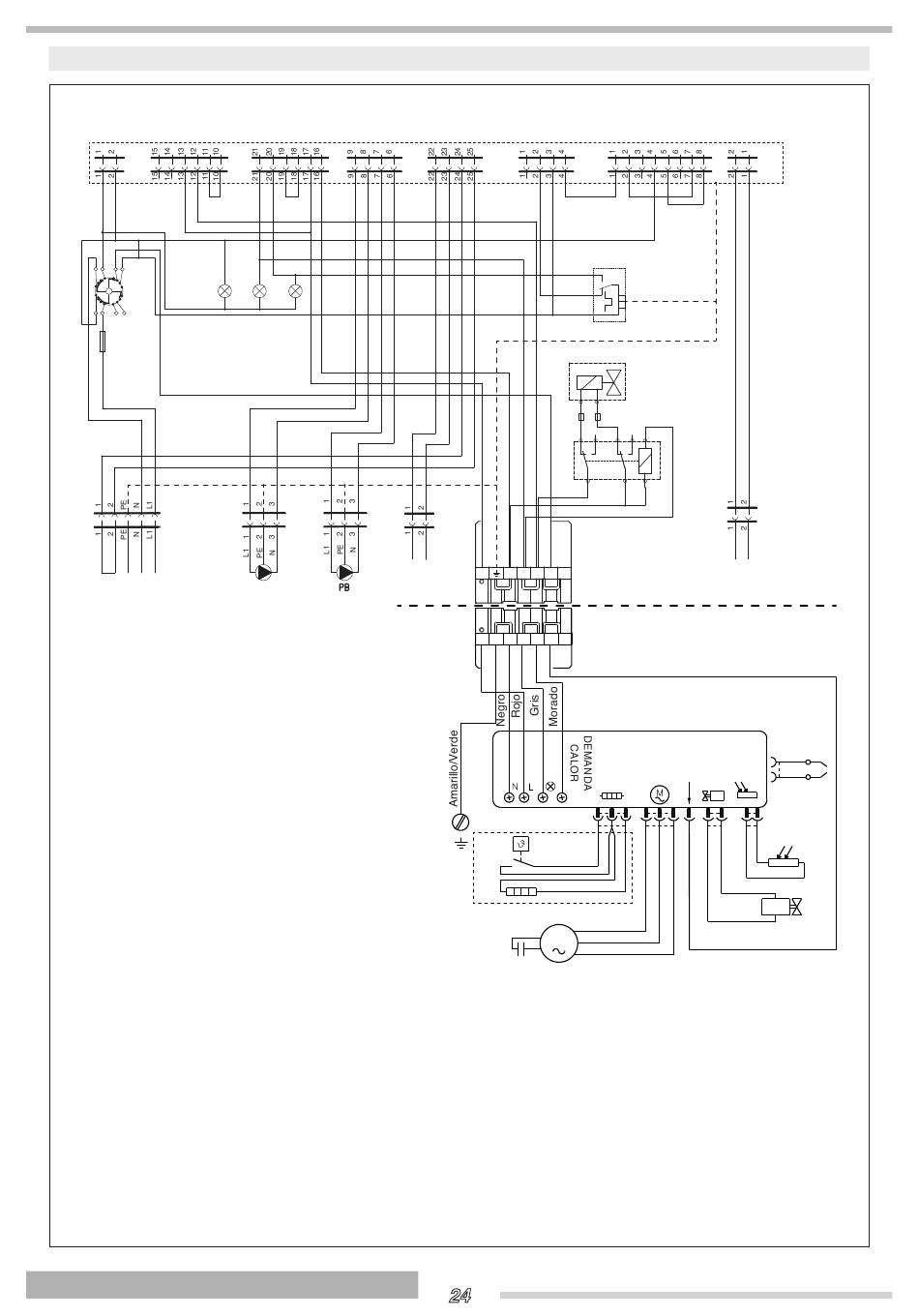

Esquema eléctrico
M2B M3
LR1 LR2
XPI
XPB
PI
M4 CN1
NC
2
XSB
SB
L1 N 1 2 3
X6
XP6
TB
K
R
MV
M
C
R Resistencia
TB Tierra quemador
V Válvula del gasóleo
XP6 Toma de 6 polos del quemador
24
CN2 CN5
TS
1
2
PE
C
DAI
1
NC RE
C C
N
SC
Blanco
APARATO
RESET
Negro
Blanco
Azul
XSC
E
F
V
