Añadir un círculo de redondeo entre dos rectas: M112
Comportamiento standard
En las frases de posicionamiento sin corrección de radio, el TNC
detiene brevemente la herramienta en las esquinas (parada de
precisión).
En las frases del programa con corrección de radio (RR/RL) el TNC
añade automáticamente un círculo de transición en las esquinas
exteriores.
El constructor de la máquina ajusta M112 a la máquina.
¡Rogamos consulten el manual de su máquina!
Comportamiento con M112
El TNC añade entre las rectas sin corrección círculos de redondeo
o un Spline cúbico (depende del parámetro de máquina 7680):

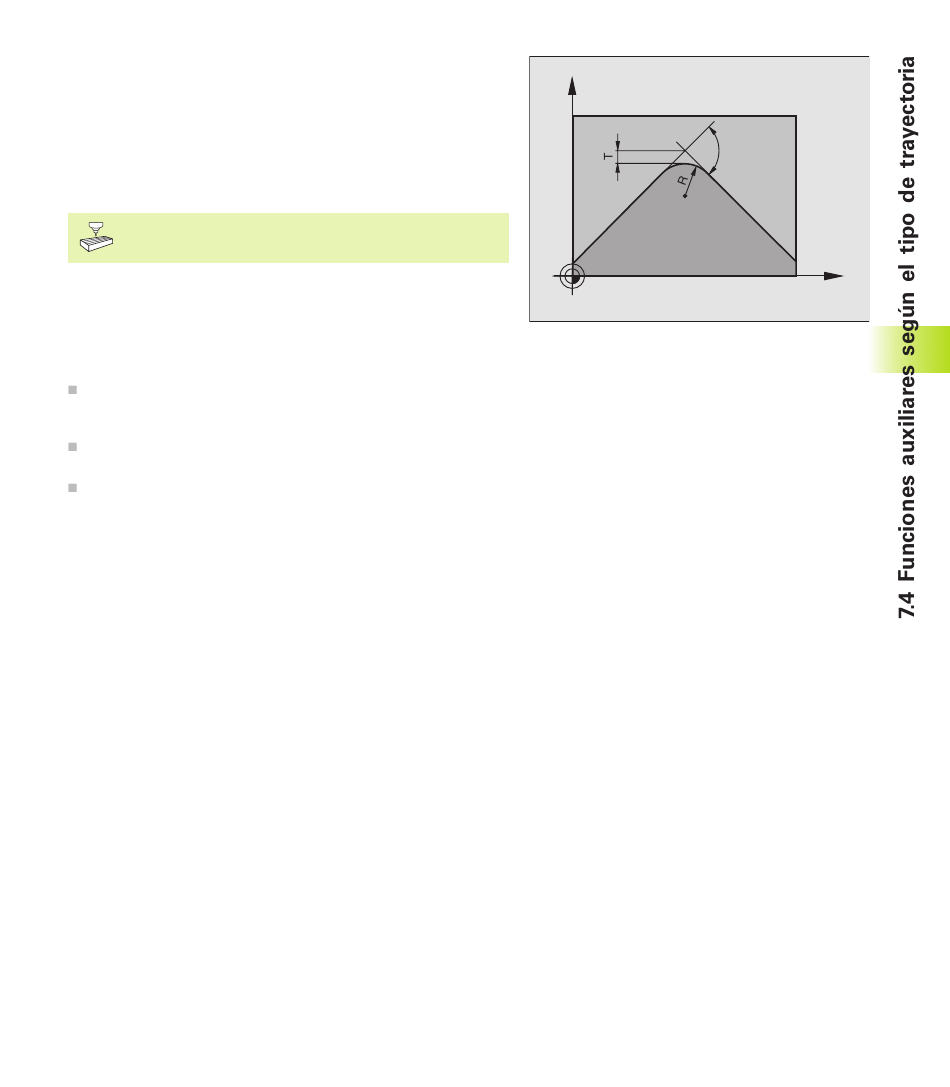

Véase la figura de la derecha. En las transiciones de círculo - recta o
bien recta - círculo el TNC no añade círculos de redondeo. Al
calcular el redondeo que se quiere añadir, el TNC tiene en cuenta:
la desviación admisible del contorno programado introducida en T (si
no se introduce una desviación admisible la introducción se
considera como "infinita" )
la longitud de ambas rectas, en cuya intersección se quiere añadir
el círculo de redondeo
el avance programado (posición 150% del potenciómetro de
override) y la aceleración circular (determinada por el constructor
de la máquina en parámetros de máquina)
Con estos valores el TNC calcula el círculo de redondeo con el radio
más pequeño posible. Cuando el avance para la ejecución del
círculo de redondeo calculado es demasiado elevado, el TNC
reduce automáticamente dicho avance.
La desviación admisible T debería ser menor a la distancia entre
puntos empleada.
Angulo límite A
Cuando se introduce un ángulo límite A, al calcular el círculo de
redondeo, el TNC tiene en cuenta el avance programado sólo
cuando el ángulo que modifica la dirección es mayor al ángulo
límite programado.
Introducir M112 en una frase de posicionamiento
Cuando se introduce M112 en una frase de posicionamiento, el
TNC sigue con el diálogo preguntando por la desviación T admisible
y el ángulo límite A.
También se puede determinar T mediante parámetros Q. Véase el
capítulo „10 Programción: Parámetros Q"
TNC 426 B y el TNC 430 de HEIDENHAIN
