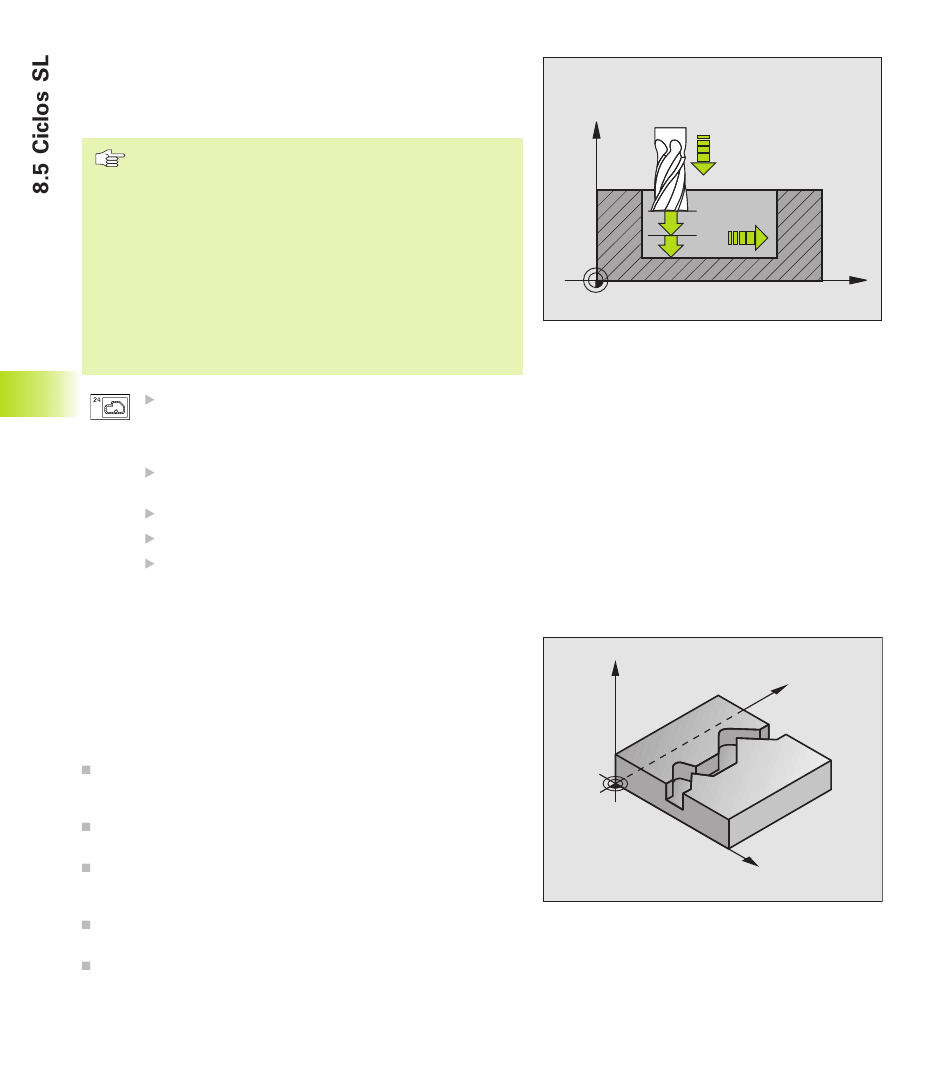

ACABADO LATERAL (ciclo 24)
El TNC desplaza la herramienta sobre una trayectoria circular
tangente a los contornos parciales. El acabado de cada contorno
parcial se realiza por separado.
Antes de la programación deberá tenerse en cuenta
La suma de la SOBREMEDIDA DEL ACABADO LATERAL
(Q14) y el radio de la hta. para el acabado, tiene que ser
menor que la suma de la SOBREMEDIDA DEL ACABADO
LATERAL (Q3, ciclo 20) y el radio de la hta. de desbaste.
Si se ejecuta el ciclo 24 sin antes haber desbastado con
el ciclo 22, también es válido el cálculo citado
anteriormente; en este caso se introduce 0 para el radio
de la hta. de desbaste.
El TNC calcula automáticamente el punto inicial para el
acabado. El punto inicial depende de las proporciones de
espacio de la cajera.
SENTIDO DE GIRO ? SENTIDO HORARIO = –1 Q9:
Dirección del mecanizado:
+1 : giro en sentido antihorario
–1 : giro en sentido horario
PROFUNDIDAD DE PASADA Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la pieza
AVANCE AL PROFUNDIZAR Q11: Avance para profundización
AVANCE PARA DESBASTE Q12: Avance de fresado
SOBREMEDIDA DE ACABADO LATERAL Q14 (valor
incremental): Sobremedida para varios acabados; cuando
Q14=0 se desbasta la última distancia de acabado.
TRAZADO DEL CONTORNO (ciclo 25)
Con este ciclo se pueden mecanizar con el ciclo 14 CONTORNO
contornos "abiertos": El principio y el final del contorno no coiciden.
El ciclo 25 TRAZADO DEL CONTORNO ofrece considerables
ventajas en comparación con el mecanizado de un contorno abierto
con frases de posicionamiento:
El TNC supervisa el mecanizado para realizar entradas sin rebabas
y evitar daños en el contorno. Comprobar el contorno con el test
del gráfico
Cuando el radio de la hta. es demasiado grande, se tendrá que volver a
mecanizar, si es preciso, el contorno en las esquinas interiores
El mecanizado se ejecuta en una sola pasada de forma
sincronizada o a contramarcha. El tipo de fresado elegido se
mantiene incluso cuando se realiza el espejo de los contornos
Cuando se trata de varias prof. de pasada, la hta. se desplaza en
ambos sentidos: De esta forma es más rápido el mecanizado
Se pueden introducir diversas medidas, para realizar el desbaste y
el acabado con varios pasos de mecanizado
180
Z
Q11
Q12
Q10
Z
X
8 Programación: Ciclos
X
Y
