"PLUGIN_AW" Manual de Usuario – Versión 1.0
Diseñado por: Ing. Daniel Di Lella
D.F.A.E
Ahora es el turno de configurar el módulo del TIMER TPM1 según lo siguiente:
• Clock Source Select ---- Fixed System Clock
• Prescaler = 32 ----- FBUS = 10,0000 MHz (Fixed System Clock = 5 MHZ).
• Período del timer = 100 ms (Modulo Counter = 15700)
• Modo de funcionamiento ----- Timer Overflow Interrupt (Vtpm1ovf).
• Overflow Interrupt = habilitado.
• Nombre de la interrupción = isrVtpm1ovf
• Inicialización = Comienzo de la cuenta (arranque del timer).

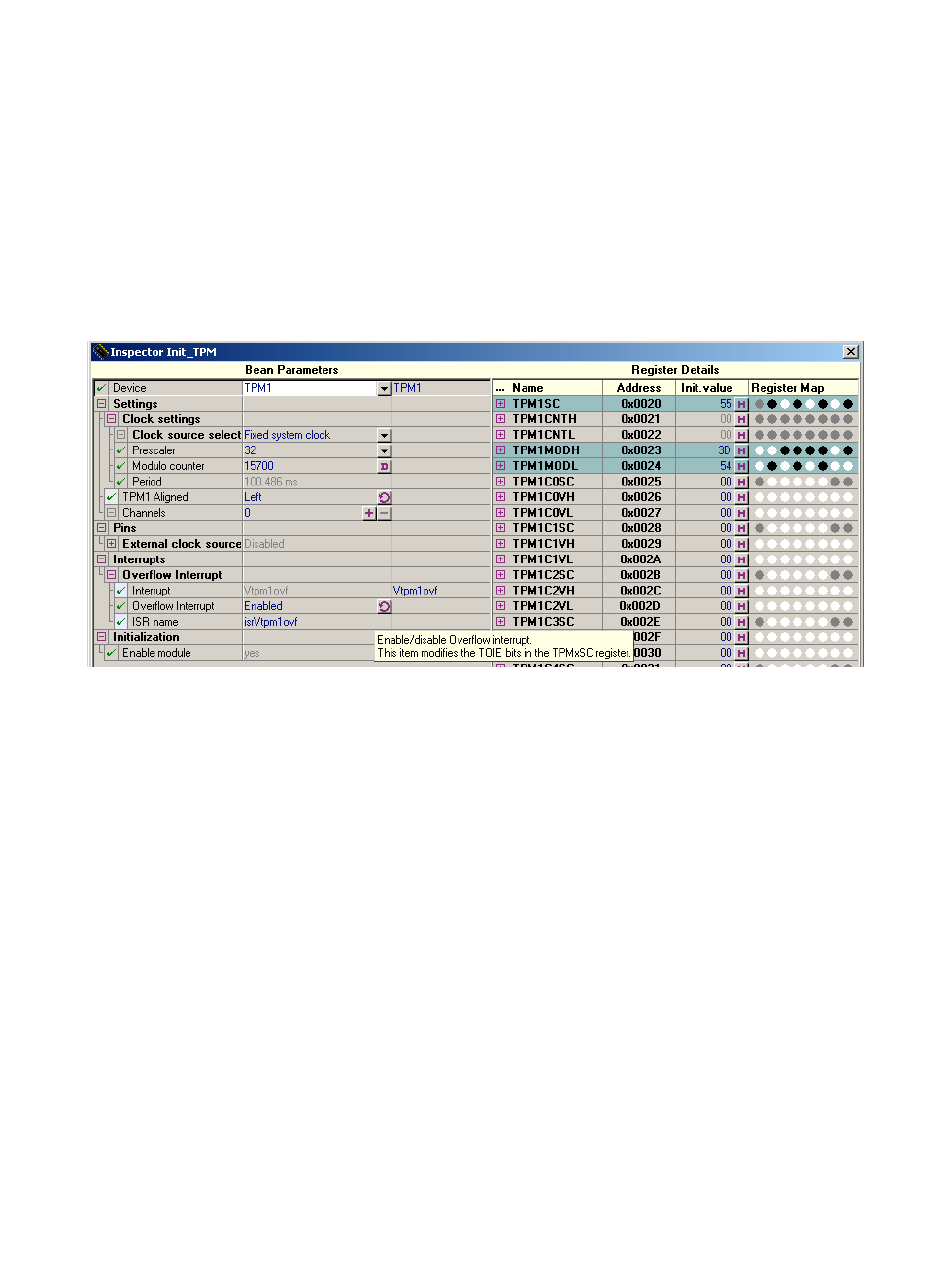

Figura 10.- Pantalla configuración del TIMER
Una vez que se ha configurado el módulo de TIMER TPM1 (hacer click en el botón O.K),
procederemos a configurar los puertos I/O según lo siguiente:
PORTA ---- DDRA = % 11110000 ---- PTA = % 00010000.
PORTB ----- DDRB = % 11111111 ---- PTB = % 00000000.
PORTC ----- DDRC = % 01011001 ---- PTC = % 00001001.
PORTD ----- DDRD = % 00000000 ---- PTD = % 00000000.
PORTE ----- DDRE = % 11000001 ---- PTE = % 00010001.
PORTF ----- DDRF = % 00000001 ---- PTF = % 00000000.
PORTG ----- DDRG = % 00000000 ---- PTG = % 00000000.
