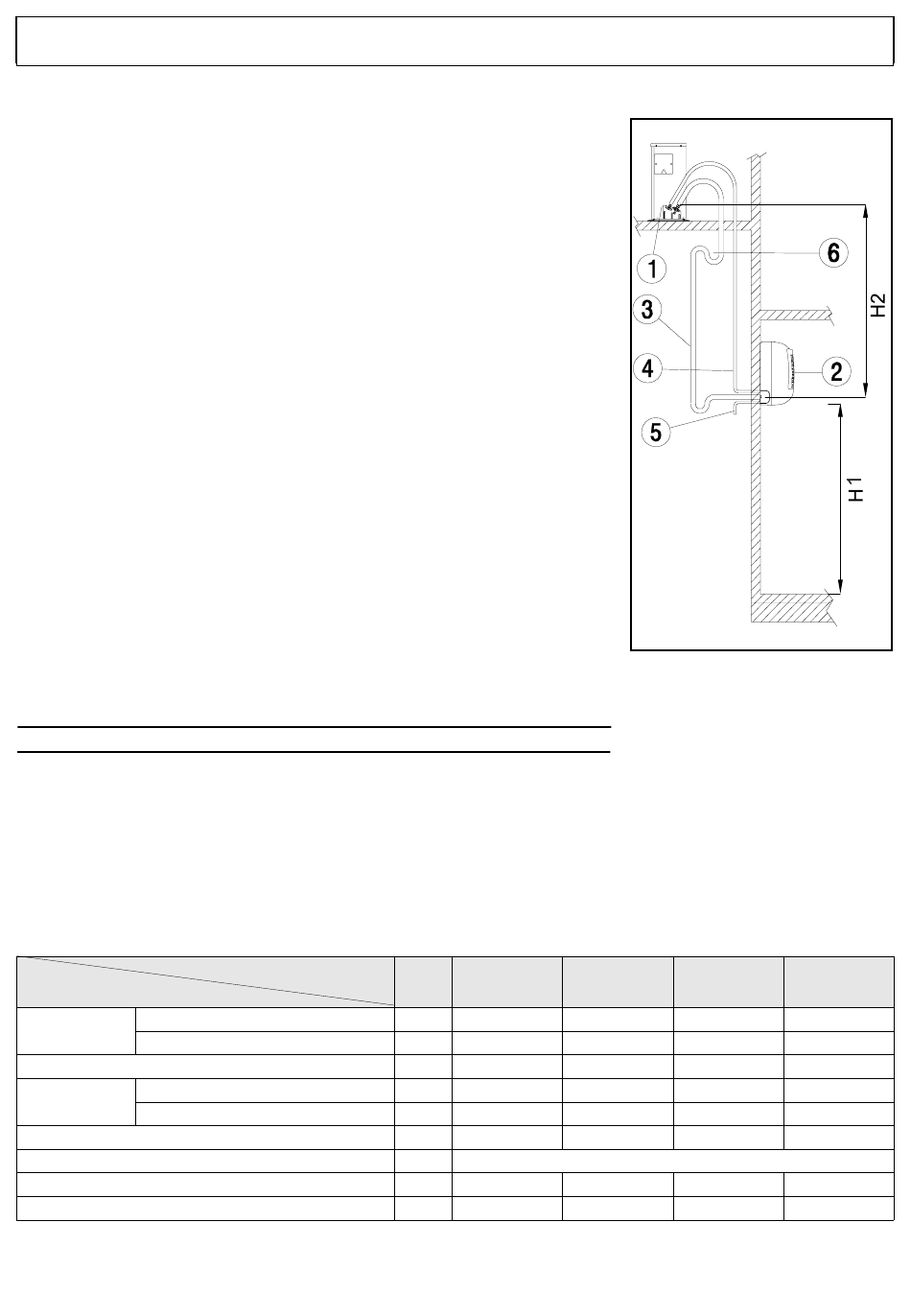

Unidad exterior posicionada arriba y unidad interior abajo
En este caso, en la tubería de aspiración (3), es necesario prever dos sifones
(6) cada tres metros de desnivel. Estos sifones servirán para permitir el retorno
del aceite al compresor. Es necesario que las tuberías de conexión estén aisla-
das.
Leyenda:
1. Unidad exterior
2. Unidad interior
3. Tubería lado gas (diámetro mayor)
4. Tubería lado líquido
5. Tubo evacuación de agua condensada
6. Sifón, se debe colocar un sifón intermedio, cuando la altura pase de los 4m
Notas: El máximo desnivel entre unidad interna y unidad externa no debe supe-
rar los valores indicados en el párrafo "LÍMITES DE LONGITUDES Y DESNI-
VELES DE LAS LÍNEAS DE REFRIGERANTE".
LÍMITES DE LONGITUD Y DESNIVEL DE LAS TUBERÍAS REFRIGERANTES
La longitud de la línea frigorífica debe ser lo más reducida posible, y por supuesto, se deben respetar los valores máxi-
mos admisibles dados en las tablas siguientes.
Con la disminución de desnivel entre las dos unidades (H1 y H2) y de la longitud de la línea frigorífica, disminuirán las
pérdidas de carga, y por lo tanto, aumentará el rendimiento del equipo.
Respetar los siguientes límites dados en las tablas siguientes:
CARACTERÍSTICAS
DIÁMETRO
MÁXIMA LONGITUD
Unidad exterior en baja (H1)
MÁXIMO
DESNIVEL
Unidad exterior en alta (H2)
Máxima longitud tubería con carga estándar
Tipo de refrigerante
Cantidad de refrigerante a añadir por metro
Carga de refrigerante de la maquina
En caso necesario de salirse de los datos dados en las tablas, contactar con la Oficina Técnica.
INSTALACIÓN DE LA MAQUINA
MODELOS BOMBA DE CALOR
MODELO
LIQUIDO
GAS
UM
MS 9+9
"
1/4 - 1/4
"
3/8 - 3/8
m
15
m
8
m
8
m
5
g/m
20 - 20
g
980 x 2
MS 9+12
MS 9+9+9
1/4 - 1/4
1/4 - 1/4 - 1/4 1/4 - 1/4 - 1/4
3/8 - 1/2
3/8 - 3/8 - 3/8 3/8 - 3/8 - 1/2
15
15
8
8
8
8
5
5
R410A
20 - 20
20 - 20 - 20
900+1110
1550 + 1150
Fig.1
MS 9+9+12
15
8
8
5
20 - 20 - 20
1550 + 1150
13
