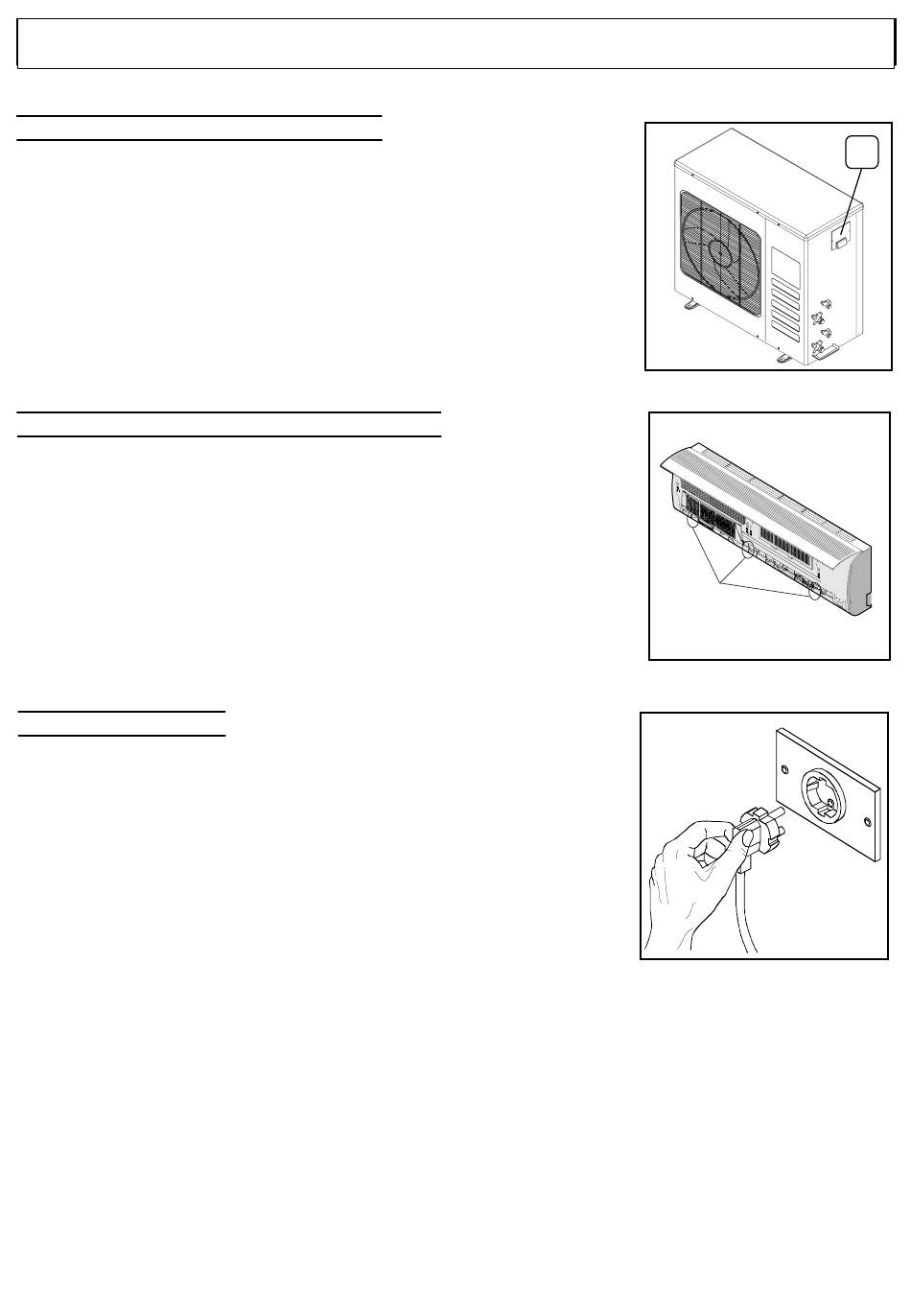

CONEXIÓN ELÉCTRICA UNIDAD EXTERIOR
1. Desenroscar el/los tornillos/s y quitar el panel lateral (Fig. 1-1) desplazándolo
hacia abajo.
2. Efectuar las conexiones tomando como referencia los esquemas eléctricos
correspondientes a cada unidad.
3. Volver a cerrar la tapa.
CONEXIÓN ELÉCTRICA UNIDAD INTERIOR MURAL
1. Quitar los tornillos (A) y desmontar el panel frontal.
2. Hacer pasar los cables desde atrás y efectuar las conexiones tomando como
referencia los esquemas eléctricos correspondiente a la unidad.
3. Volver a cerrar la unidad.
Para la introducción de los cables en el terminal de bornes es necesario apretar
con un destornillador la borna correspondiente, introducir el tramo de cable sin
revestimiento y soltar el destornillador. Comprobar la firmeza de la fijación.
NOTA: El cable amarillo/verde debe ser por lo menos 20 mm más largo que el
resto de los cables de la manguera.
CONEXIÓN ELÉCTRICA
Para las unidades equipadas con enchufe, como se indica en los esquemas eléc-
tricos, suministrados con la máquina, la conexión eléctrica se efectúa introdu-
ciendo el enchufe de alimentación de la unidad interior en una toma de red. La ali-
mentación de la unidad exterior se toma de la unidad interior.
NOTA: La toma para el cable de alimentación debe poseer conexión a tierra
reglamentaria y satisfacer las exigencias expuestas en la tabla de los datos
técnicos.
INSTALACIÓN DE LA MAQUINA
Fig.1
1
Fig.2
A
Fig.3
23
