6.3.2

Salidas digitales

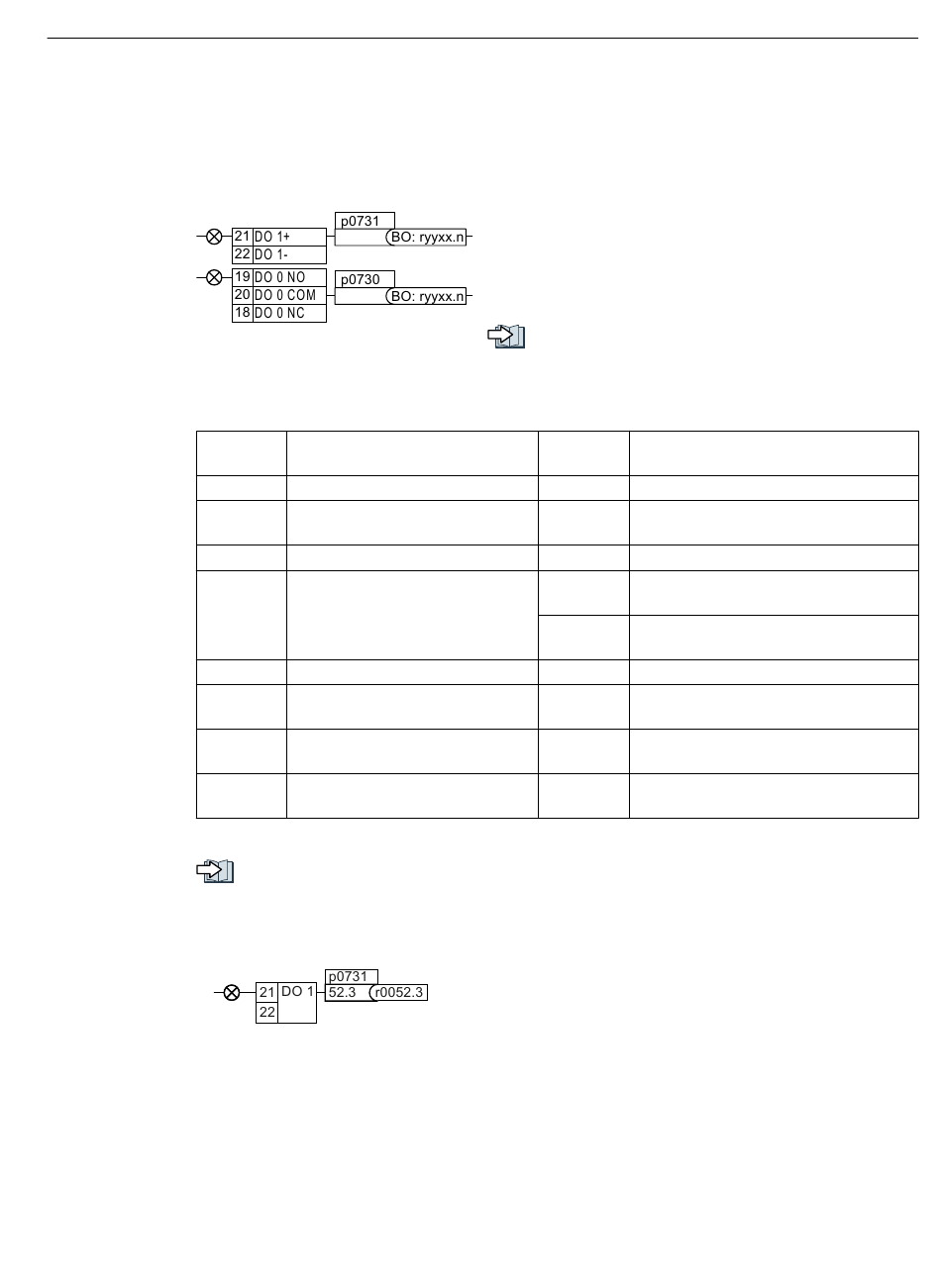

Cambio de función de una salida digital
Tabla 6-4
0
r0052.00
r0052.01
r0052.02
r0052.03
r0052.04
r0052.05
r0052.06
r0052.07
Encontrará la lista completa de las salidas de binector en el Manual de listas.
Ejemplo de cambio de función de una salida digital
Ajustes avanzados
La señal de la salida digital puede invertirse mediante el parámetro p0748.
Para más información, consulte la lista de parámetros y los esquemas de funciones 2230 y
siguientes del Manual de listas.
Convertidores SINAMICS G120C
Instrucciones de servicio, 11/2016, FW V4.7 SP6, A5E34263257E AE
6.3 Adaptación del ajuste predeterminado de la regleta de bornes
Salidas de binector (BO) de uso frecuente del convertidor
Desactivar salida digital
Señal 1: Listo para conexión
Señal 1: Listo para servicio
Señal 1: Servicio habilitado
Señal 1: Fallo activo
El convertidor invierte la señal
r0052.03 cuando está interconec‐
tada a una salida digital.
Señal 0: DES2 activo
Señal 0: DES3 activo
Señal 1: Bloqueo de conexión ac‐
tivo
Señal 1: Alarma activa
Vista general de manuales (Página 452)
Para modificar la función de una salida digital, debe in‐
terconectar dicha salida digital con una salida de binec‐
tor cualquiera.
Las salidas de binector están identificadas como "BO"
en la lista de parámetros del Manual de listas.
Interconexión de las señales en el convertidor
(Página 439)
r0052.08
r0052.09
r0052.10
r0052.11
r0052.13
r0052.14
r0052.15
r0053.00
r0053.02
r0053.06
Para emitir avisos de fallo del convertidor a través de la salida
digital DO 1, debe interconectar dicha salida DO1 con los
avisos de fallo.
Ajuste p0731 = 52.3
Puesta en marcha avanzada
Señal 0: Divergencia velocidad consig‐
na/real
Señal 1: Mando solicitado
Señal 1: Velocidad máxima (p1082) al‐
canzada
Señal 0: Límite de I, M, P alcanzado
Señal 0: Alarma Exceso de temperatura
Motor
Señal 1: Giro del motor en sentido ho‐
rario
Señal 0: Alarma sobrecarga convertidor
Señal 1: Frenado por corriente continua
activo
Señal 1: Velocidad > velocidad mínima
(p1080)
Señal 1: Velocidad ≥ velocidad consig‐
na (r1119)
