C/W
para el altavoz del medio (mono) y la señal Subwoofer, del canal llamado LFE
(también mono). El canal izquierdo lleva la señal central (la mayoría de las veces un enchufe
blanco o negro en el cable).
Una indicación más: la salida de los altavoces frontales (F) está normalmente conectada en
paralelo con los pares de salida estéreo analógicos y (normalmente también) digitales, así
como con la salida de los auriculares del módulo frontal. Sobre este punto, le ofrecemos más
información más adelante.
En la placa ranurada permanece el conector azul (IN); una de las numerosas entradas de
audio de la tarjeta. Con posterioridad se puede escoger una de las señales en el panel de
control DMX para la grabación.
Parte delantera - el módulo frontal DMX 6fire 24/96 – grandes posibilidades.
El módulo frontal pone de manifiesto la flexibilidad del sistema de sonido, gracias a la cual
usted estará preparado para todas las exigencias futuras para la grabación y la reproducción
de audio y música. Por orden, de izquierda a derecha:

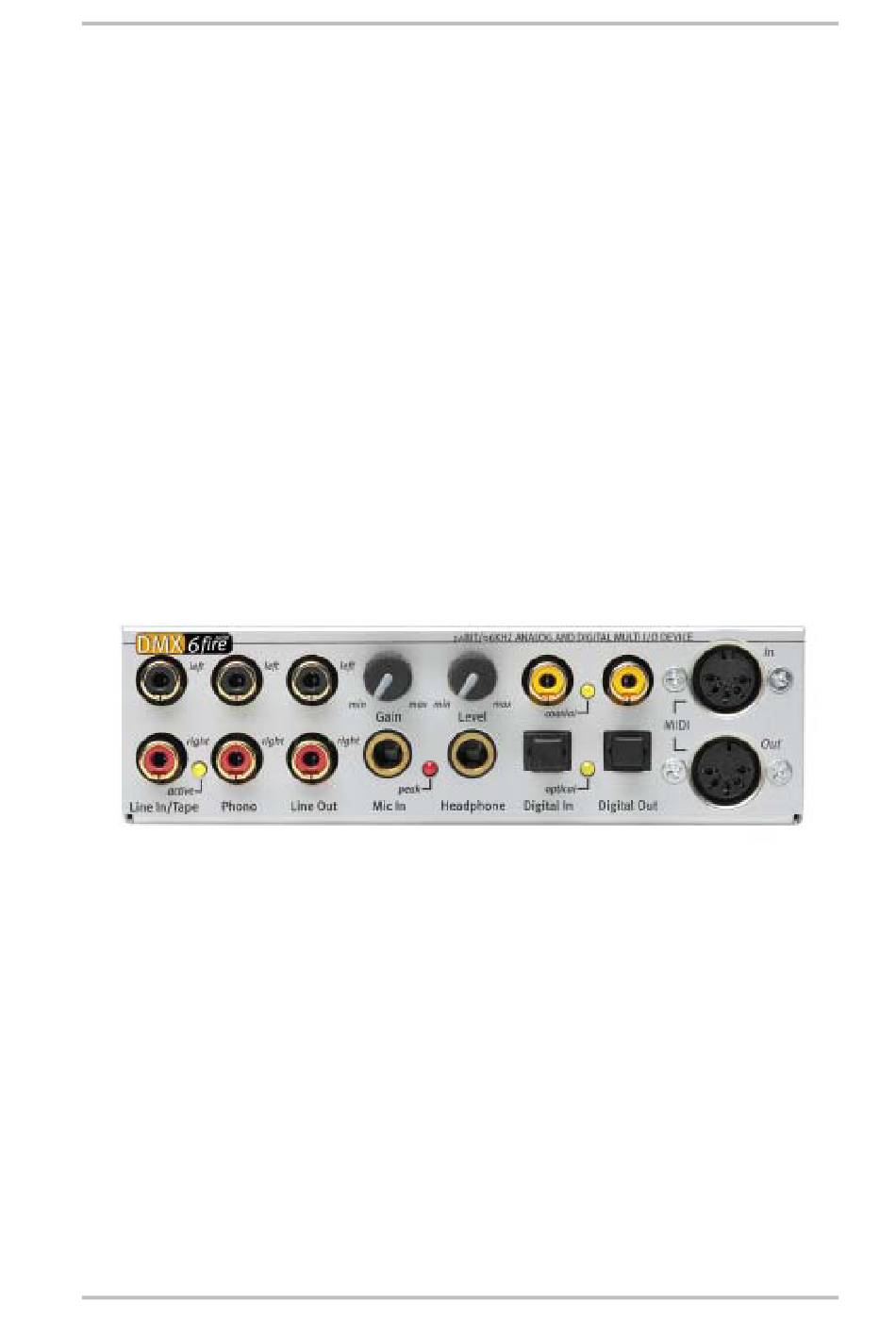

El módulo frontal y sus múltiples conectores.
Line In / Tape
Las entradas de la izquierda (arriba) y de la derecha están destinadas a la grabación de
fuentes a un nivel normal, llamado de línea. La sensibilidad es la misma que la de la entrada
de la placa ranurada de la tarjeta PCI. Aquí se conectan también dispositivos como la platina
del cassette, el magnetófono, el mezclador de sonido, el dispositivo para dictar, el
dispositivo para efectos de estudio, la salida de grabación del dispositivo HiFi, etc. El LED
pequeño indica si esta entrada ha sido activada en el panel de control del DMX.
Phono
Las entradas de la izquierda (arriba) y de la derecha están destinadas a la grabación a partir
de un tocadiscos sin amplificador intermedio, sin duda uno de los puntos más interesantes
del sistema de sonido. El reproductor de vinilo se puede accionar directamente al módulo
28
Sistema de sonido DMX 6fire (español)
