3. Instalación
Conexión en el
SFC−LAC
1 8
9
15
1)
Colores de cable con cable de control tipo KES−MC−1−SUB−15−...
2)
Alternativa

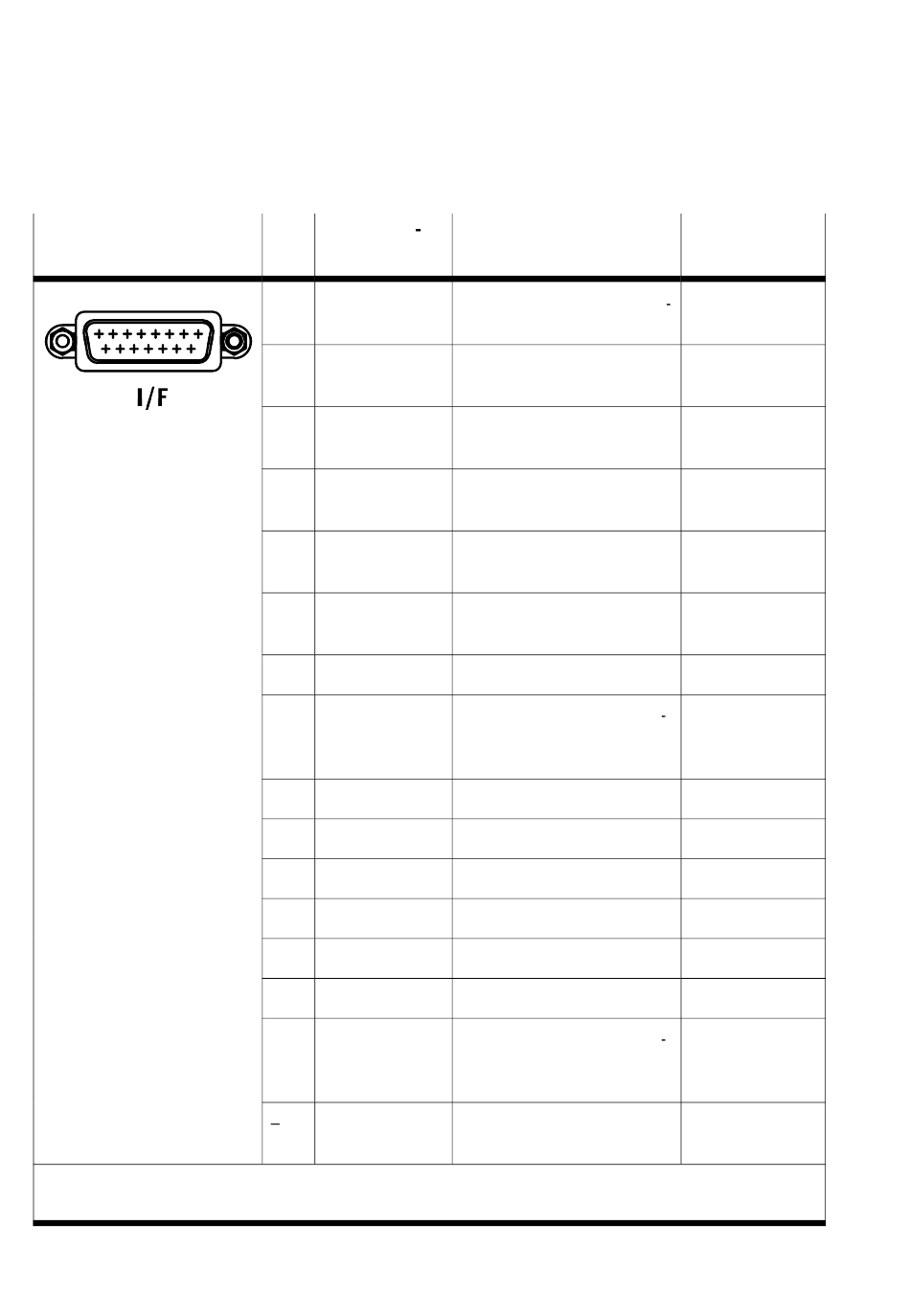

Tab. 3/6: Conexión I/F" (conexión del control) en el SFC−LAC−...−IO
3−12
Pin Denomina
ción
1 24VDC_EXT
2 I1
3 I2
4 I3
5 I4
6 I5
7 I6
2)
8 GND−EXT
9 I7
10 I8
11 O1
12 O2
13 O3
14 O4
2)
15 GND−EXT
FE
Función
Alimentación de I/O eléctri
camente aislada (infeed)
Posición entrada activa
código Bit0
Posición entrada activa
código Bit1
Posición entrada activa
código Bit2
Posición entrada activa
código Bit3
Posición entrada activa
código Bit4
Entrada bit de STOP
GND (potencial de referen
cia) eléctricamente aislado
para I/O
Entrada ENABLE
Entrada START
Salida MC
Salida READY
Salida ACK
Salida ERROR
GND (potencial de referen
cia) eléctricamente aislado
para I/O
Tierra funcional
Festo P.BE−SFC−LAC−IO−ES es 0604NH
Color del
1)
cable
blanco
marrón
verde
amarillo
gris
rosa
azul
rojo
negro
violeta
gris−rosa
azul−rojo
blanco−verde
marrón−verde
blanco−amarillo
(Cuerpo clavija /
blindaje cable)
