3. Instalación
Conexión
1
1
9
9

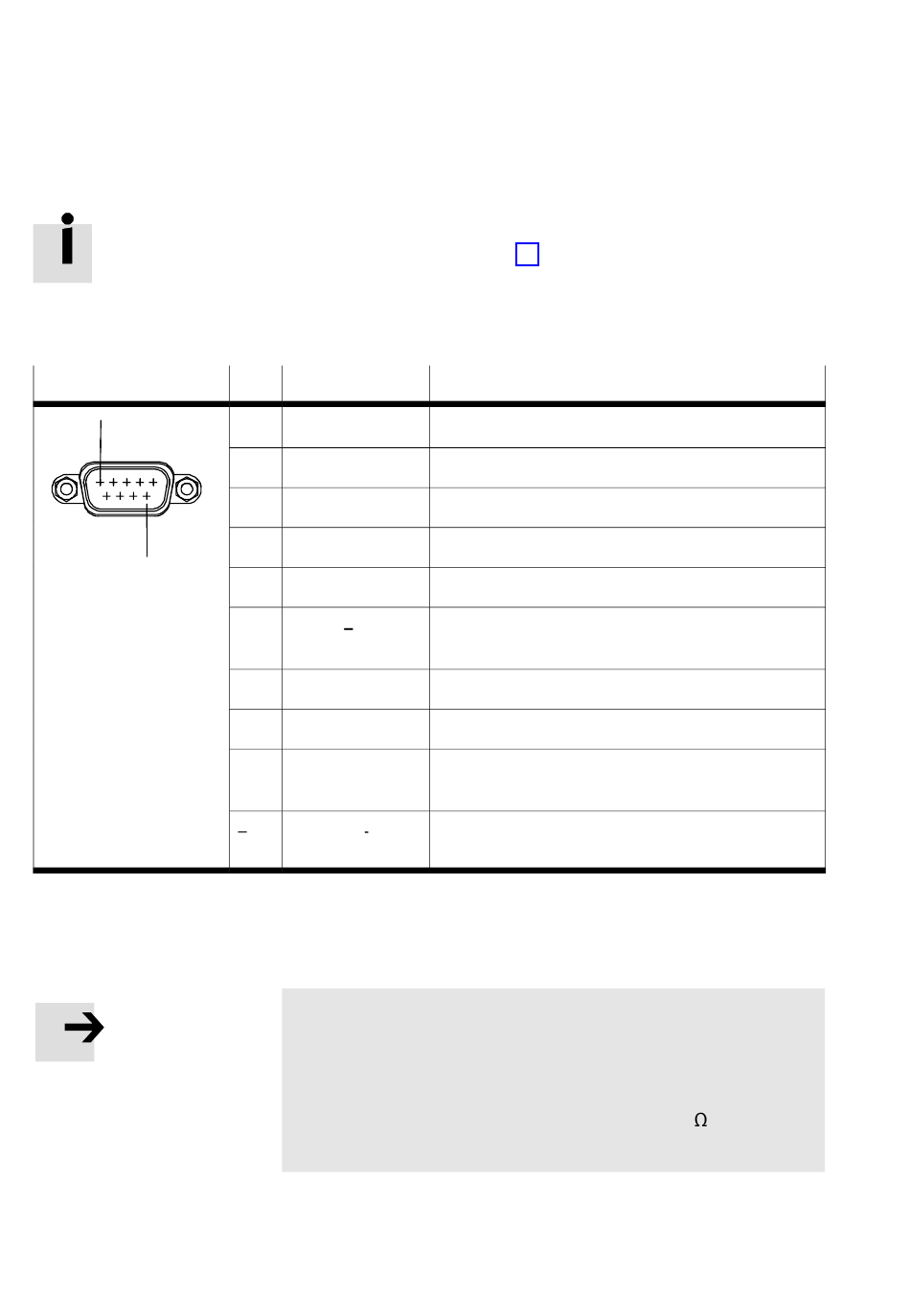

Tab. 3/8: Inteface del bus de campo I/F" del MTR−DCI−...−DN
3−16
Observe las instrucciones sobre la alimentación de tensión
para la lógica en el capítulo 3.3.2. Encontrará información
acerca de las especificaciones de conexión del adaptador de
bus de campo en las instrucciones para el montaje del mismo
adaptador.
Pin
Denominación Función
1
n.c.
2
CAN_L
3
CAN GND
4
n.c.
5
CAN_SHLD
6
CAN_V
7
CAN_H
8
n.c.
9
CAN_V+
Apantalla
miento/cuerpo
Nota
Utilice siempre un terminal de bus en los dos extremos del
bus de campo. Si el MTR−DCI se halla al principio o al final
del segmento del bus de campo:
Conecte la resistencia de terminación (121 , 0,25 W)
·
entre los hilos para CAN_H y CAN_L.
No conectado
Bus CAN Low
Potencial de referencia de bus CAN
No conectado
Apantallamiento, conexión capacitiva a la carcasa
Alimentación para el bus 0V/tensión de la lógica
GND
Bus CAN High
No conectado
Alimentación para el bus 24 V/tensión de la
lógica 24 V
Conexión a tierra funcional
Festo P.BE−MTR−DCI−DN−ES es 0705NH
