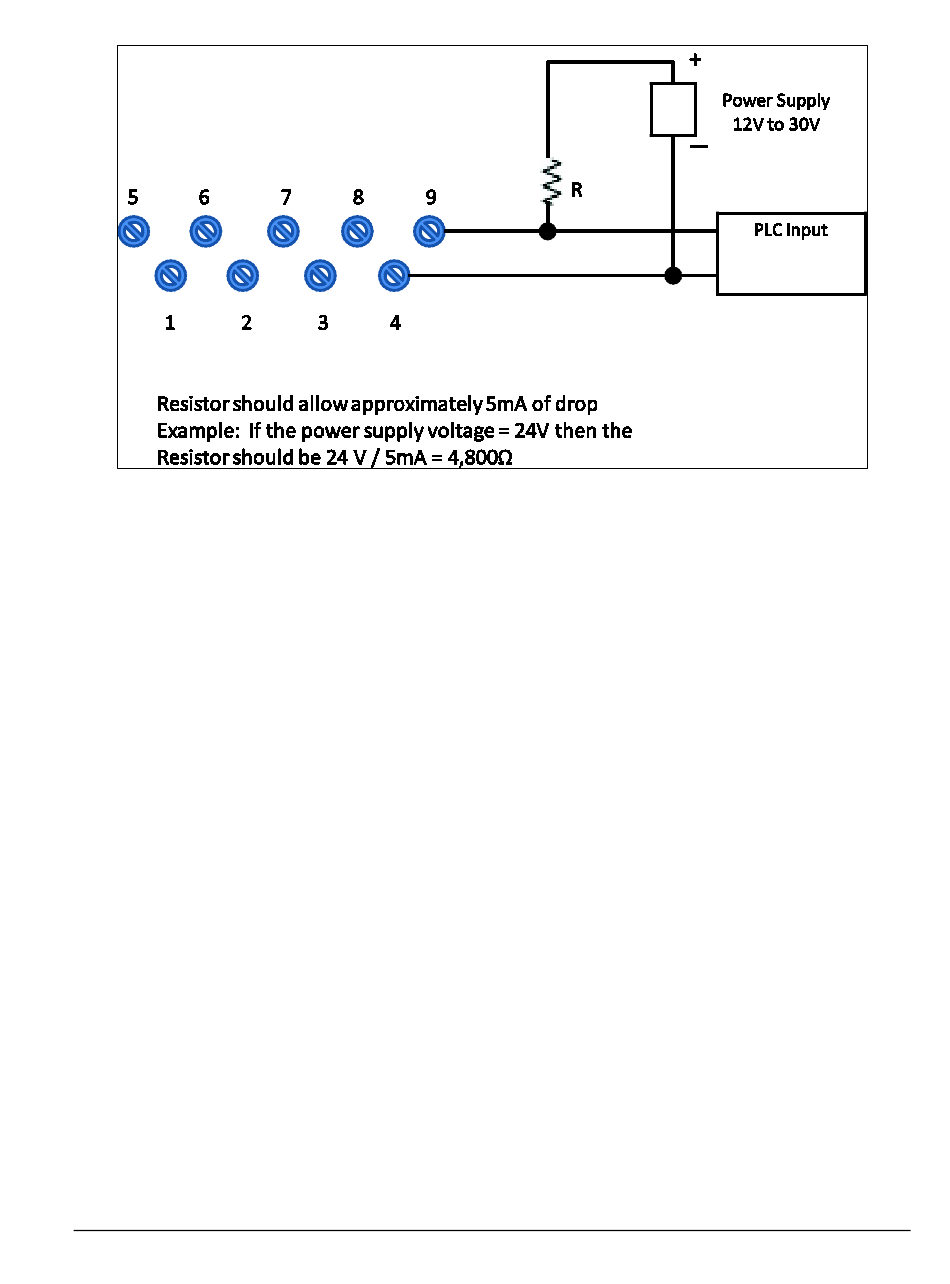

Figura 12: Conexiones de la salida digital para la entrada de recuento del PLC

3.6 Puesta en marcha

3.6.1
Descripción general
En esta sección se abordan las tareas de puesta en marcha típicas asociadas a varias aplicaciones
genéricas de medición de la temperatura. También se incluye el procedimiento para efectuar una
revisión opcional de salida analógica.
3.6.2

Tareas de puesta en marcha

Una vez completadas las tareas de instalación y configuración de un transmisor, ya puede poner
en marcha el lazo de proceso. La puesta en marcha suele comprender lo siguiente:
Ajuste de la resistencia inicial (solo para sensores de T/C)
Lectura de las entradas y las salidas
Conexión de entradas de proceso al transmisor
También puede realizar la revisión de la salida opcional para descifrar un lazo analógico y comprobar
las salidas de cada variable de proceso (PV) en el modo Digitalmente Mejorado (DE) antes de la
puesta en marcha.
Los pasos concretos del procedimiento de puesta en marcha varían en función del tipo de transmisor
y la aplicación de medición. En general, los procedimientos de esta sección están basados en el uso
de MC Toolkit de Honeywell para comprobar la entrada y salida del transmisor en condiciones de
proceso estático y llevar a cabo los ajustes pertinentes para iniciar el proceso de ejecución a pleno
rendimiento.
Nota: Las comprobaciones pueden llevarse a cabo con el componente opcional de tres pulsadores, si
su transmisor cuenta con él. El funcionamiento con el componente de tres pulsadores se describe en la
sección "Funcionamiento" de este manual.
Revisión 1
Manual de usuario del Transmisor de Temperatura STT850
Página 17
