E. Instale el escudo aislante para áticos
Cuando existe la posibilidad de que el aislamiento entre en
contacto con el sistema del cañón de la chimenea incorpo-
rado de fábrica, se debe instalar un escudo aislante.
• Doble hacia adentro las pestañas que están en la parte
superior del protector aislante para áticos. Esto ayudará
a mantener la sección del cañón de la chimenea centrado
en el escudo.
• Coloque el escudo sobre la sección vertical del cañón de la
chimenea donde penetra un cortafuego para cielorrasos.
• Deslice el escudo hacia abajo hasta que se apoye
sobre el cortafuego para cielorrasos. El cortafuego para
cielorrasos será el soporte del escudo aislante. Vea las
Figuras 5.6 y 5.7.
ADVERTENCIA
Riesgo de incendio
• NO tape con aislamiento u otros materiales
combustibles: entre los cortafuegos para
cielorrasos y entre el cañón de la chimenea y el
escudo aislante para áticos.
• SIEMPRE mantenga las distancias que se
especifi can alrededor de los sistemas del cañón
de la chimenea y los cortafuegos.
• Instale los cortafuegos para cielorrasos como
se especifi ca.
No mantener el aislamiento u otros materiales
lejos del tubo de escape del cañón de la chimenea
puede causar un incendio.
F. Revise el conjunto del cañón de la chimenea
Siga ensamblando las secciones del cañón de la
chimenea hacia arriba a través de los cortafuegos para
cielorrasos según sea necesario. Mientras hace esto,
tenga en cuenta las limitaciones de altura y de longitud
del cañón de la chimenea sin sujeción provistas en la
Sección 5.A. Requisitos del cañón de la chimenea.
Para controlar cada sección, tire levemente de la parte
superior y asegúrese de que están correctamente en-
ganchadas antes de instalar las secciones subsiguien-
tes. Si están bien conectadas, no se desengancharán
cuando sean probadas.
G. Asegure el cañón de la chimenea
Cuando las desviaciones y los retornos estén unidos a
secciones rectas de tubo de escape, deberán ser trabados
en su lugar con los tornillos provistos (en el exterior
solamente), mediante los orifi cios preperforados. Para
evitar que la gravedad separe las secciones del cañón de
la chimenea, los retornos y los estabilizadores del cañón
poseen correas de suspensión para asegurar estas piezas
a las vigas o los cambios. Vea la Figura 5.8.
* o un tornillo de hojalata Nº6 o Nº8 equivalente no más
largo que 3/4 pulg. (19 mm).
20 Heat & Glo • RH36/RH42 • 4044-153SP • 06/06
ADVERTENCIA
Riesgo de incendio
• Asegure las desviaciones con tornillos (que no
superen las 3/4 pulg. (19 mm) de largo).
• Asegure los retornos con correas.
• Las secciones rectas del tubo se pueden asegurar con
tornillos (que no superen las 3/4 pulg. (19 mm) de largo)
en las juntas.
Evite que las secciones del cañón de la chimenea se separen
o deformen.
24 pulg.
(610 mm)
Aislamiento
10-1/2 pulg.
(267 mm)
Cañón de
la chimenea

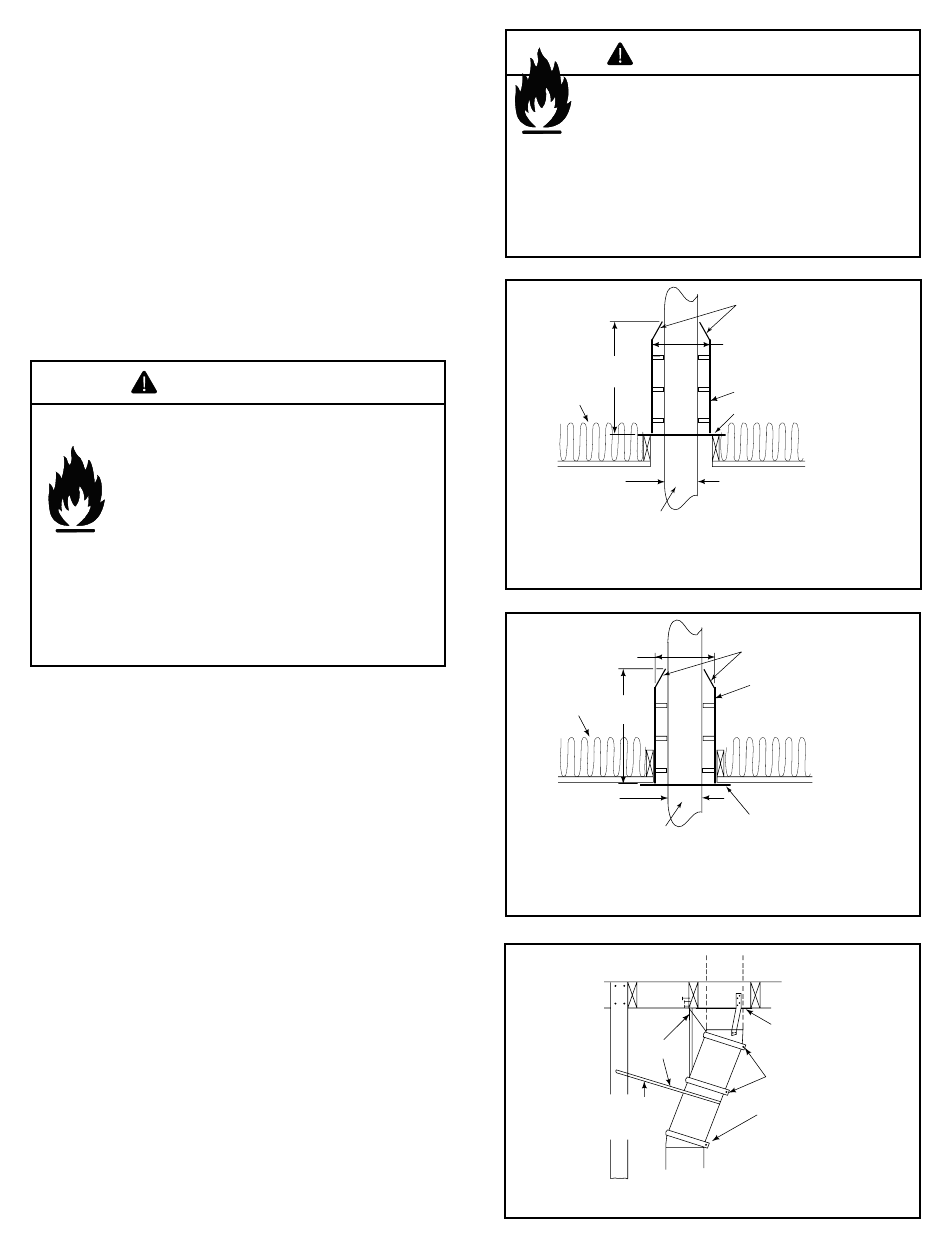

Figura 5.6 Instale el escudo aislante para áticos por encima del
cielorraso
14-1/2 pulg.
(368 mm)
24 pulg.
Aislamiento
(610 mm)
10-1/2 pulg.
(267 mm)
Cañón de
la chimenea
Figura 5.7 Instale el escudo aislante para áticos por debajo del
cielorraso
Correas
Soporte
adicional
opcional
Figura 5.8 Asegure el cañón de la chimenea
Pestañas
14-1/2 pulg. (368 mm)
Escudo de
aislamiento para áticos
Cortafuego para cielorrasos
Pestañas
Escudo de
aislamiento
para áticos
Cortafuego para
cielorrasos
Cortafuego
para cielorrasos
Banda
de junta
(opcional)
