Ajuste Predeterminado (Macro) 45: "Control Con Consignas Fijas - Siemens SINAMICS G120XA Instrucciones De Servicio

4.2.5.6

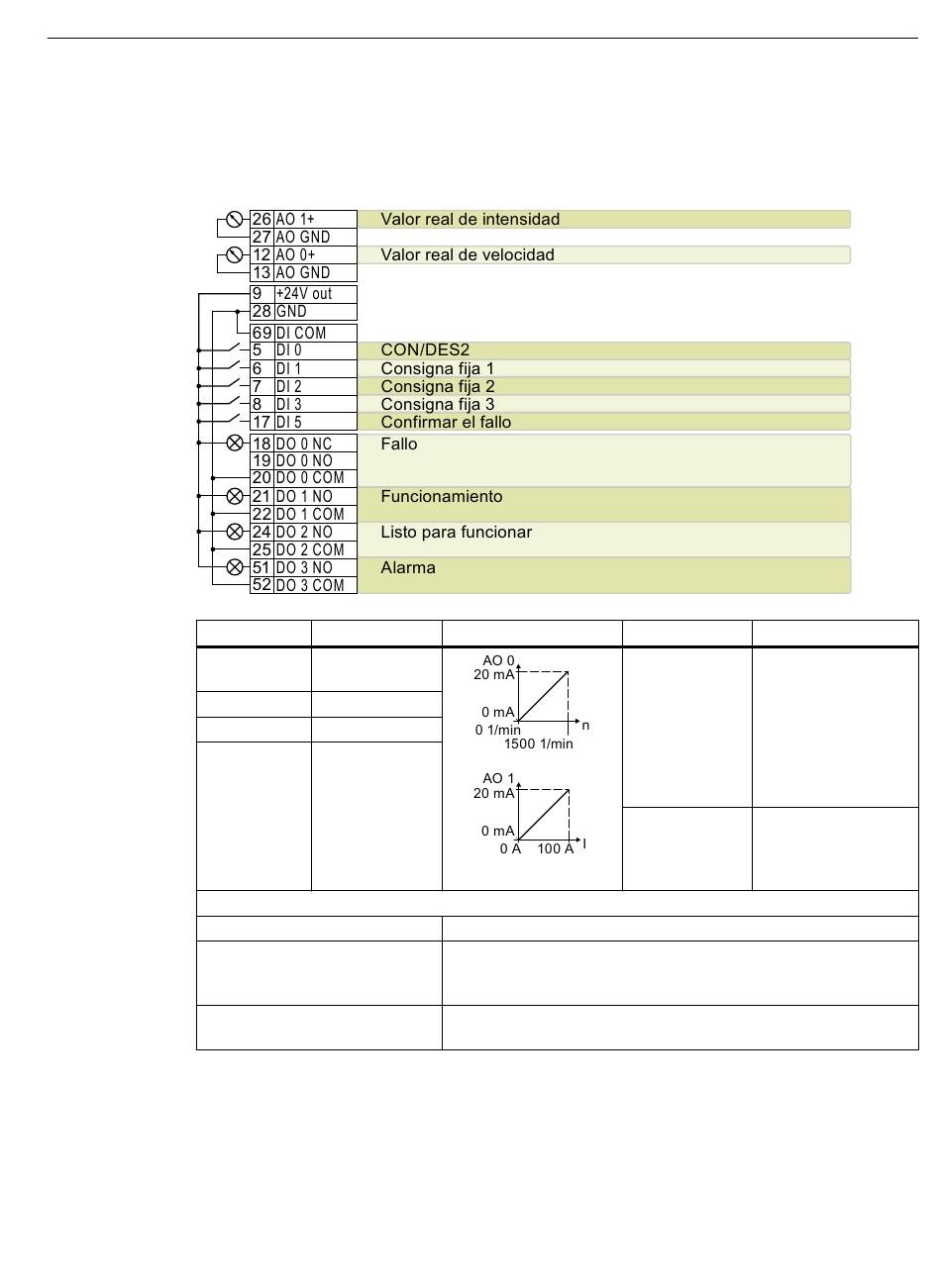

Ajuste predeterminado (macro) 45: "Control con consignas fijas"

Descripción de la función
Configuración Parámetro
Ajuste prede‐
terminado 45
Consigna fija p1070 = 1024
Procedimiento para cambiar p0015:
Convertidor SINAMICS G120XA
Instrucciones de servicio, 07/2019, FW V1.01, A5E44751205E AC
p0015 = 45
AO 0 p0771[0] = 21
AO 1 p0771[1] = 27
p1016 = 2
Panel de mando BOP-2 → SETUP → ... → MAc PAr → P15 = X FIX → ... → FINISH
Panel de mando IOP-2 → Setup → Puesta en marcha rápida → Configuración de E/S →
Smart Access → Quick setup → Configuración de E/S → 45: Control con consignas
Características
Seleccionar macro → (45) Control con consignas fijas → Complete
setup
fijas → Complete quick setup
4.2 Interfaces de control
Configuración Parámetro
DI 0 p29652[0] = 722.0
p29650[0] = 0
CON/DES1 p0840[0] = 29659.0
DES2 p0844[0] = 29659.1
DI 1 p1020[0] = 722.1
DI 2 p1021[0] = 722.2
DI 3 p1022[0] = 722.3
DI 5 p2104[0] = 722.5
DO 0 p0730 = 52.3
DO 1 p0731 = 52.2
DO 2 p0732 = 52.1
DO 3 p0733 = 52.7
Cableado
95
