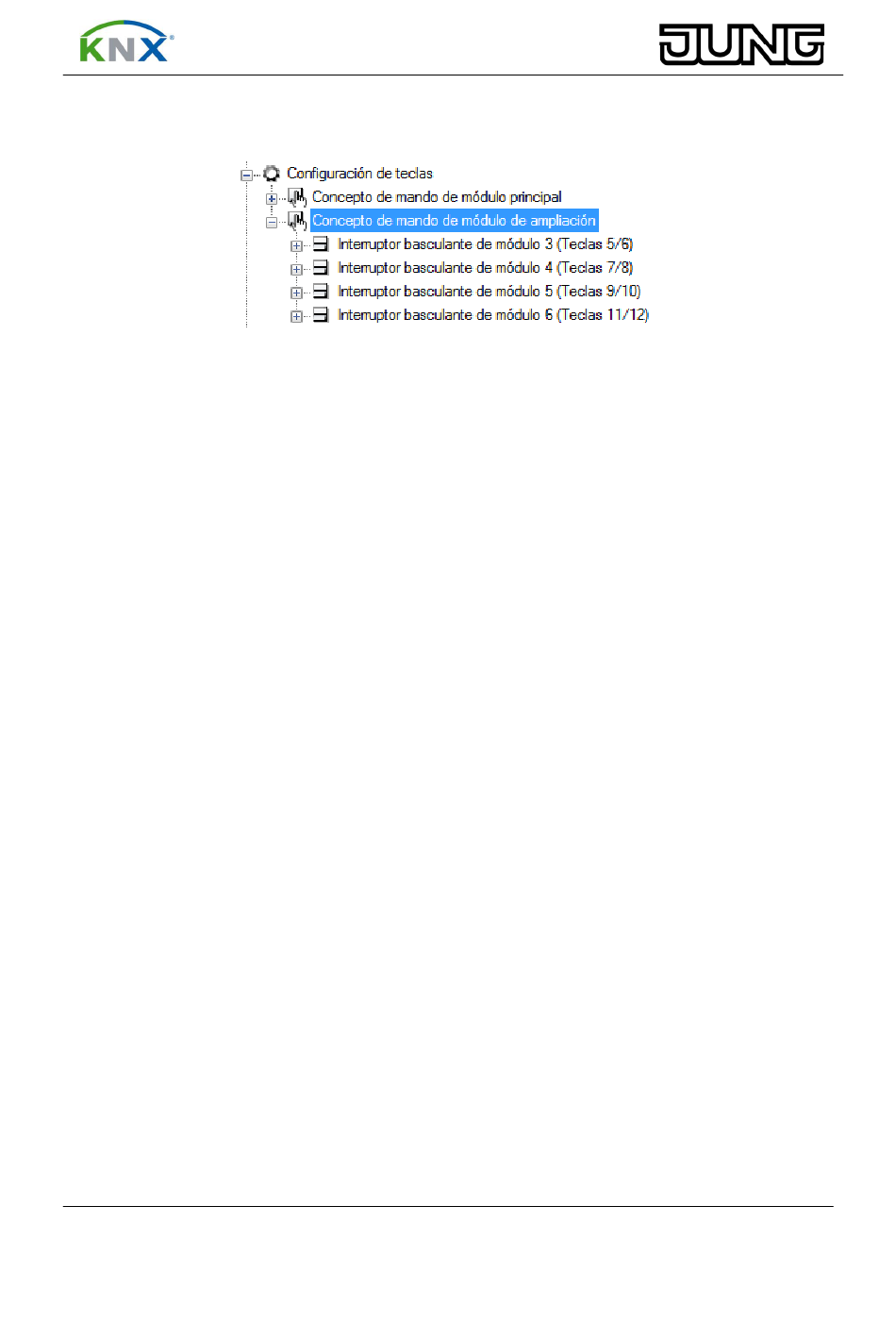

6.4.11.3. Parámetros Concepto de mando de módulo de ampliación :
Se trata de un grupo de parámetros equivalente a los descritos en el apartado
anterior, pero referidos al módulo de ampliación de teclado. Solamente estarán
visibles si se ha habilitado dicho módulo. Al pinchar sobre esa rama, en la parte
derecha del ETS aparecen los parámetros relacionados.
- Concepto de mando de las teclas 7 y 8: Define si la primera tecla (izquierda) hará
una sola función (Interruptor basculante 4) o bien sus dos zonas sensibles
actuarán como dos teclas independientes: Tecla 7 y Tecla 8.
- Concepto de mando de las teclas 9 y 10: Define si la primera tecla (izquierda)
hará una sola función (Interruptor basculante 5) o bien sus dos zonas sensibles
actuarán como dos teclas independientes: Tecla 9 y Tecla 10.
- Concepto de mando de las teclas 11 y 12: Define si la primera tecla (izquierda)
hará una sola función (Interruptor basculante 6) o bien sus dos zonas sensibles
actuarán como dos teclas independientes: Tecla 11 y Tecla 12.
- Interpretación de teclas: Habiendo escogido la función pulsador en el parámetro
anterior, aquí se nos ofrecen dos opciones:
·
Mando de superficie única: Escogiendo esta posibilidad, toda la tecla
queda configurada como un solo pulsador. Es decir, el telegrama enviado al
bus será el mismo, independientemente de que se pulse en el centro de la
tecla, arriba, abajo, a izquierda o derecha.
·
Mando de superficie doble: Mediante esta opción la superficie de la tecla
queda dividida en dos zonas sensibles: izquierda / derecha o bien arriba /
abajo.
- Disposición de teclas: Establece si las zonas sensibles de la tecla, tanto si está
configurada como interruptor basculante como si lo está como pulsador a doble
superficie, serán las horizontales (izquierda y derecha) o las verticales (arriba y
abajo). Lo mismo encontramos para las demás teclas.
Los mismos parámetros están disponibles las teclas 9, 10, 11 y 12.
RCD .. 4092M
Página 77 de 105
