Tuyauterie de réfrigération
• Lorsque le nombre d'unités intérieures à raccorder aux tuyaux de dérivation est inférieur au nombre de
tuyaux de dérivation disponibles, des tuyaux fermés doivent être fixés à l'extrémité des tuyaux de dérivation
en surplus.
• Installez la tuyauterie de dérivation sur un plan horizontal.
• Le collecteur doit être isolé à l'aide du matériau fourni dans chaque kit.
• Les raccords doivent être rendus étanches à l'aide du ruban fourni dans chaque kit.

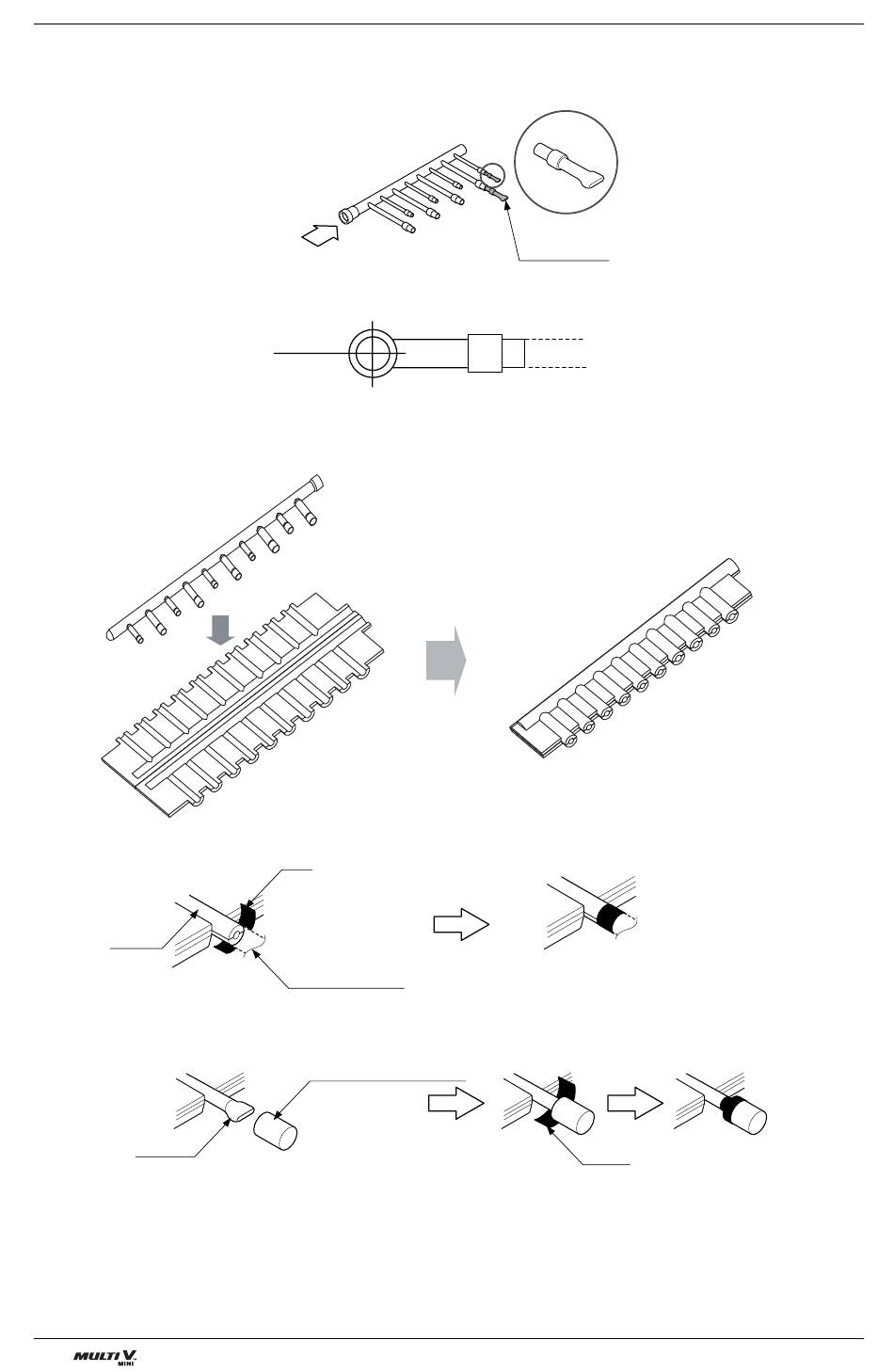

Isolant
• Chaque bouchon de tuyau doit être isolé à l'aide de l'isolant spécial fourni dans chaque kit, puis rendu
étanche comme indiqué dans l'illustration.
Tuyau bouché
34 Unité extérieure
B
Plan horizontal
Vue du point B en direction de la flèche
Isolez le collecteur à l'aide du
matériau d'isolation fourni avec
le kit de tuyauterie de
dérivation, comme indiqué
dans la figure.
Ruban
Isolant de tuyauterie
Isolant pour bouchon de tuyau
Plan horizontal
Ruban
