4.1 Montaje en pared de la unidad de control

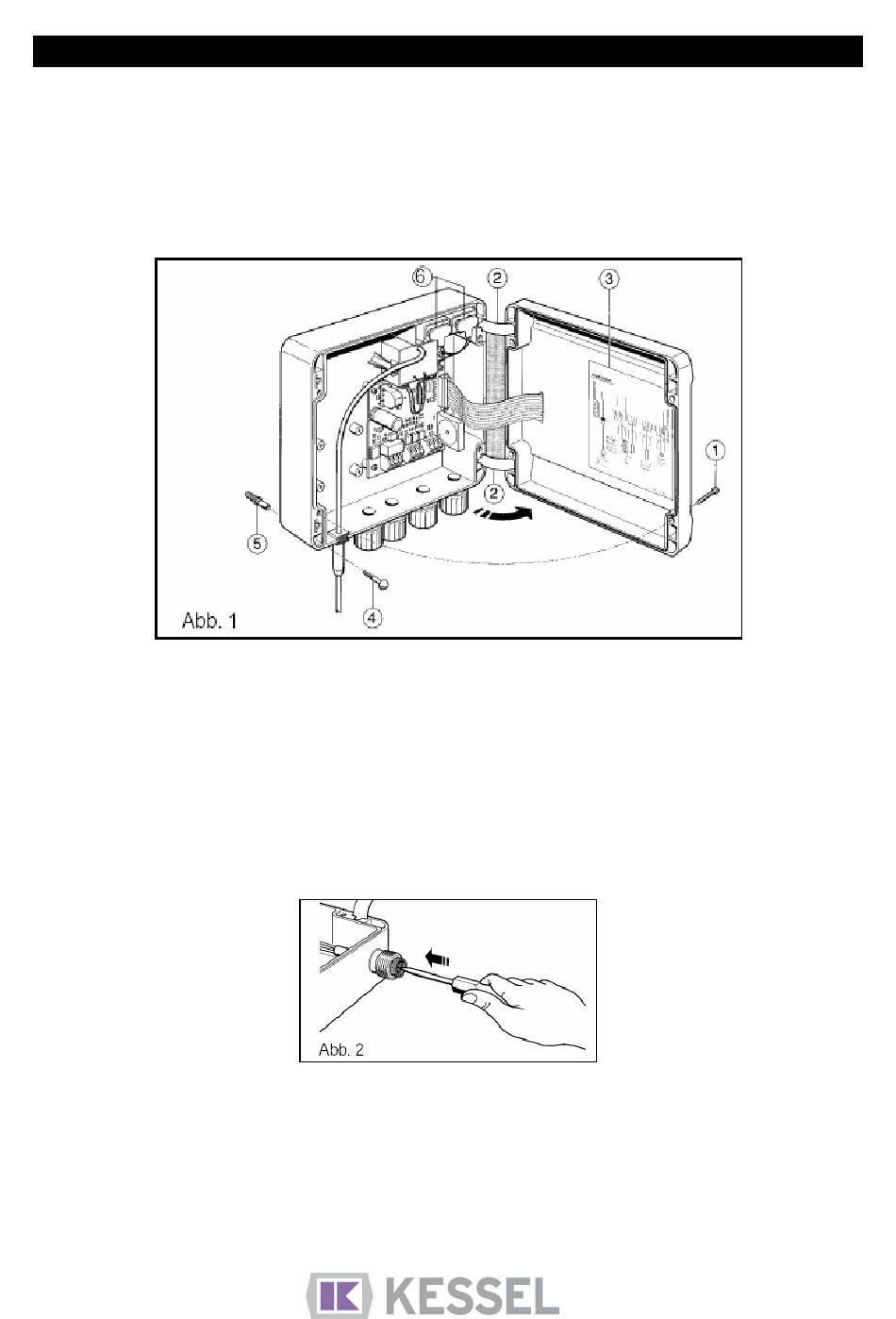

Abrir la tapa de la carcasa de la unidad de control de la Pumpfix
ello, los 4 tornillos cilíndricos M4x28 mm, tirar la tapa ligeramente hacia arriba y rebatirla.
Fijar la unidad de control en un lugar idóneo de la pared, de la manera ilustrada, con los 4
tornillos M3,5x30 mm. Los tornillos, los tacos y una plantilla de perforación están incluidos
en el volumen de suministro.
1 Tornillo cilíndrico M 4x28 (4 ud.)
2 Charnela (2 ud )
3 Diagrama de conexiones eléctricas
4.2 Conexión de los cables
Hacer pasar los cables de mando para la sonda y el motor por el tubo vacío para cables.
Colocar, en su caso, los cables para el señalizador externo y el contacto sin potencial
eléctrico. Seguidamente perforar en la unidad de control las juntas en los racores
pasacables con la ayuda de un destornillador o similar (véase Fig. 2).
Colocar en el cable la tuerca y la perilla para la descarga de tracción (véase Fig. 3),
introducir el cable en la unidad de control y efectuar la conexión de acuerdo con el
diagrama de conexiones en la unidad de control
4. Conexión eléctrica
Fig. 1
4 Tornillo M3,5 x30 (4 ud.)
5 Taco Ø 5 x 25 (4 ud.)
6 Conector de batería (2 ud.)
Fig. 2
®
-F. Desenroscar, para
10
