10 Informaciones sobre la proyección
10.1.2 Limitación rápida de la corriente
La limitación rápida de la corriente (Fast Current Limit, FCL) es un elemento
dedicado a este fin integrado en el convertidor y dependiente de los impulsos.
Debido a la llamada "suspensión de impulsos" se reduce rápidamente la corriente,
es decir, tiene lugar una desconexión de los IGBTs (Insulated Gate Bipolar
Transistors) sobre la base de impulsos. A continuación, la limitación normal de la
corriente asume la vigilancia.
El valor umbral FCL se encuentra un poco por debajo del valor umbral de la
sobrecorriente del software y responde considerablemente mucho más rápido (es
decir, en milisegundos). De este modo, al tener lugar cambios repentinos de la
caga o en las aceleraciones rápidas exigidas, se evitan desconexiones erróneas o
indeseadas.
La limitación rápida de la corriente, se acredita sobre todo en circuitos reguladores
abiertos para limitar sobrecorrientes indeseados
10.1.3

Uso de sensores de posistores (resistancia PTC)

Muchos motores pueden obtenerse con una resistancia PTC (Positive Tempera-
ture Coefficient). El valor de esta resistencia PTC aumenta bruscamente a una
cierta temperatura. Este cambio es registrado por el convertidor. Si la resistencia,
como se representa en la Figura 10-2, está conectada a los bornes del convertidor
y el parámetro P0601 para liberar la entrada PTC en 001, se desconecta el con-
vertidor si el valor de la resistencia se halla por encima de 2 kΩ. Se visualiza el
código de fallos F0085.
La mayoría de las resistancias PTC integradas en función de guardamotor, en
estado frío tienen un valor de resistencia de 200 - 300 óhmios. Este valor sube con
suma rapidez tan pronto como se haya alcanzado el "punto crítico; lo típico es que
esto ocurra a 10 kΩ y más. La entrada PTC está ajustada de modo que trabaje a
1 Ω como mínimo, el valor nominal es de 1,5 kΩ y el máximo, de 2 kΩ. La entrada
está dotada igualmente de un filtro fuerte, ya que lo corriente es que la unión PTC
origine considerables trastornos electromagnéticos. Pueden conectarse en serie
dos o tres resistencias PTC, si un motor está equipado con una resistencia PTC o
si están conectados dos o tres motores en la salida del convertidor y se requiere
un dispositivo protector para cada motor.

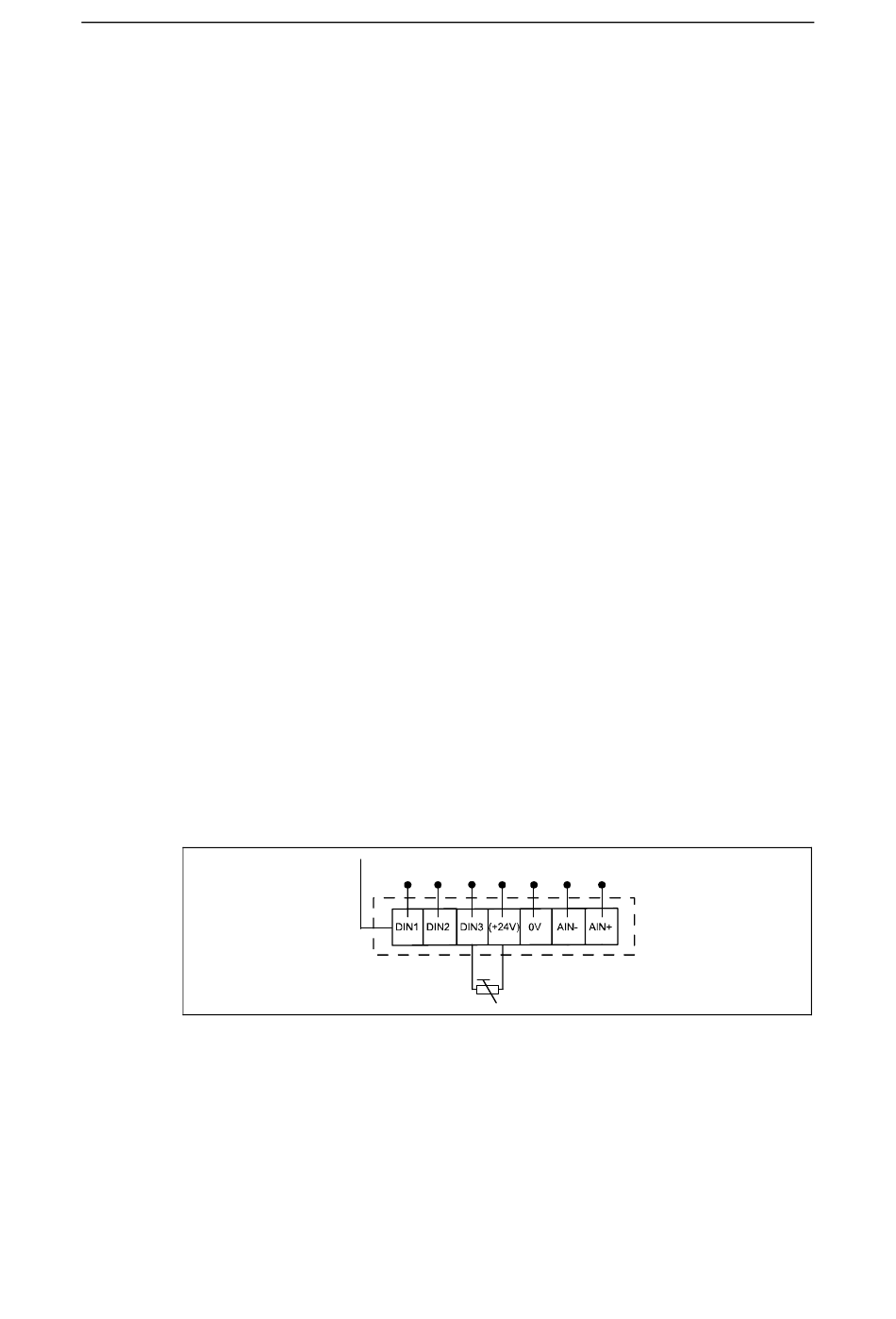

Figura 10-2
118
1 2
Conexión de la resistencia PTC
MICROMASTER 411 & COMBIMASTER 411
3 4 5 6 7
Edición 03/01
Instrucciones de uso
6SE6400-5CA00-0EP0
