Montaje de las luces LED en los
soportes de la barra de luces
1. Alinee las luces con la lámpara orientada hacia la parte
delantera de la máquina

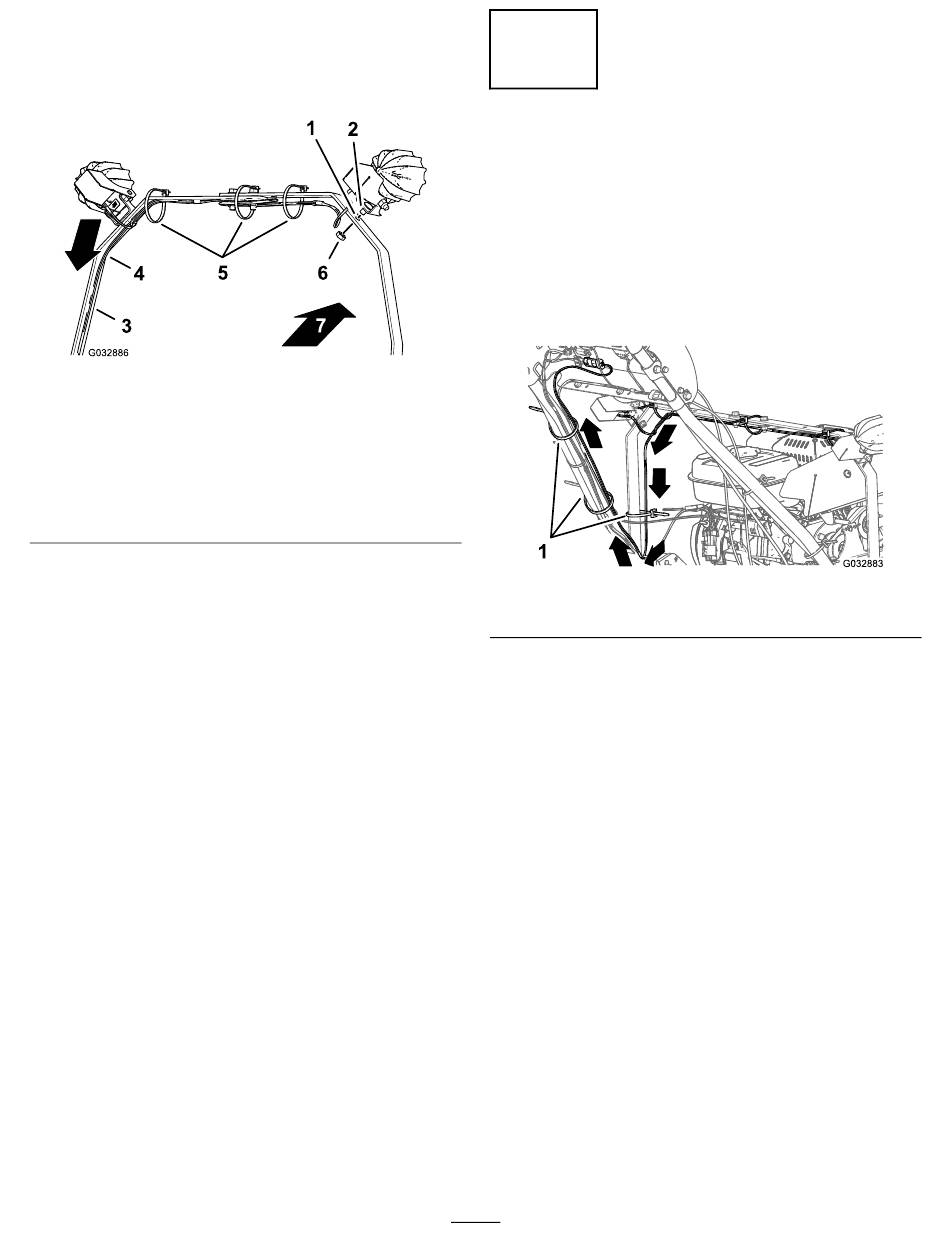

Figura 12
1. Orificio (soporte de la
barra de luces)
2. Perno de cuello cuadrado
(corto)
3. Soporte izquierdo de la
barra de luces
4. Arnés
2. Enrute el arnés junto al soporte izquierdo de la barra
de luces, según se muestra en
3. Alinee el perno de cuello cuadrado corto que montó en
el soporte de montaje de la luz LED con el orificio del
soporte de la barra de luces
4. Monte la luz LED y el perno de cuello cuadrado corto
en el soporte de la barra de luces con una tuerca
12).
5. Repita los pasos 3 a
6. Apriete la tuerca a 1.878–2.542 N∙cm.
7. Sujete el arnés de cables a los soportes de la barra de
luces con bridas, según se muestra en
Nota: Antes de apretar los sujetacables, asegúrese de
que las luces LED están alineadas ligeramente hacia
abajo respecto a la posición final prevista. Esto puede
impedir daños en los conectores del arnés si se giran
las luces hacia abajo.
Nota: Si hay un exceso de cable entre las luces LED,
recoja el exceso y sujételo con la brida central.
(Figura 12).
5. Bridas
6. Tuerca
7. Parte delantera de la
máquina
Figura 12.
(Figura 12).
4 con la otra luz LED.
Figura 12.
4
Instalación del arnés de cables
en la máquina
No se necesitan piezas
Procedimiento
1. Enrute el arnés de cables del kit de luces LED por el
soporte izquierdo de la barra de luces y hasta el tubo
izquierdo del manillar
1. Bridas
2. Enrute el arnés de cables hacia arriba por el tubo
izquierdo del manillar al panel de control
(Figura
3. Sujete el arnés de cables al soporte izquierdo de la
barra de luces y al tubo del manillar con 3 bridas, según
se muestra en
4. En la parte de atrás de la consola, conecte el conector
de dos pines del arnés de cables para el kit de luces
LED en el conector hembra de dos vías del arnés de
cables para el kit de arnés para luces LED y contador
de horas inalámbrico
7
(Figura 13).
Figura 13
Figura 13.
(Figura 14).
(Figura 13).
