Instrucciones de reparación

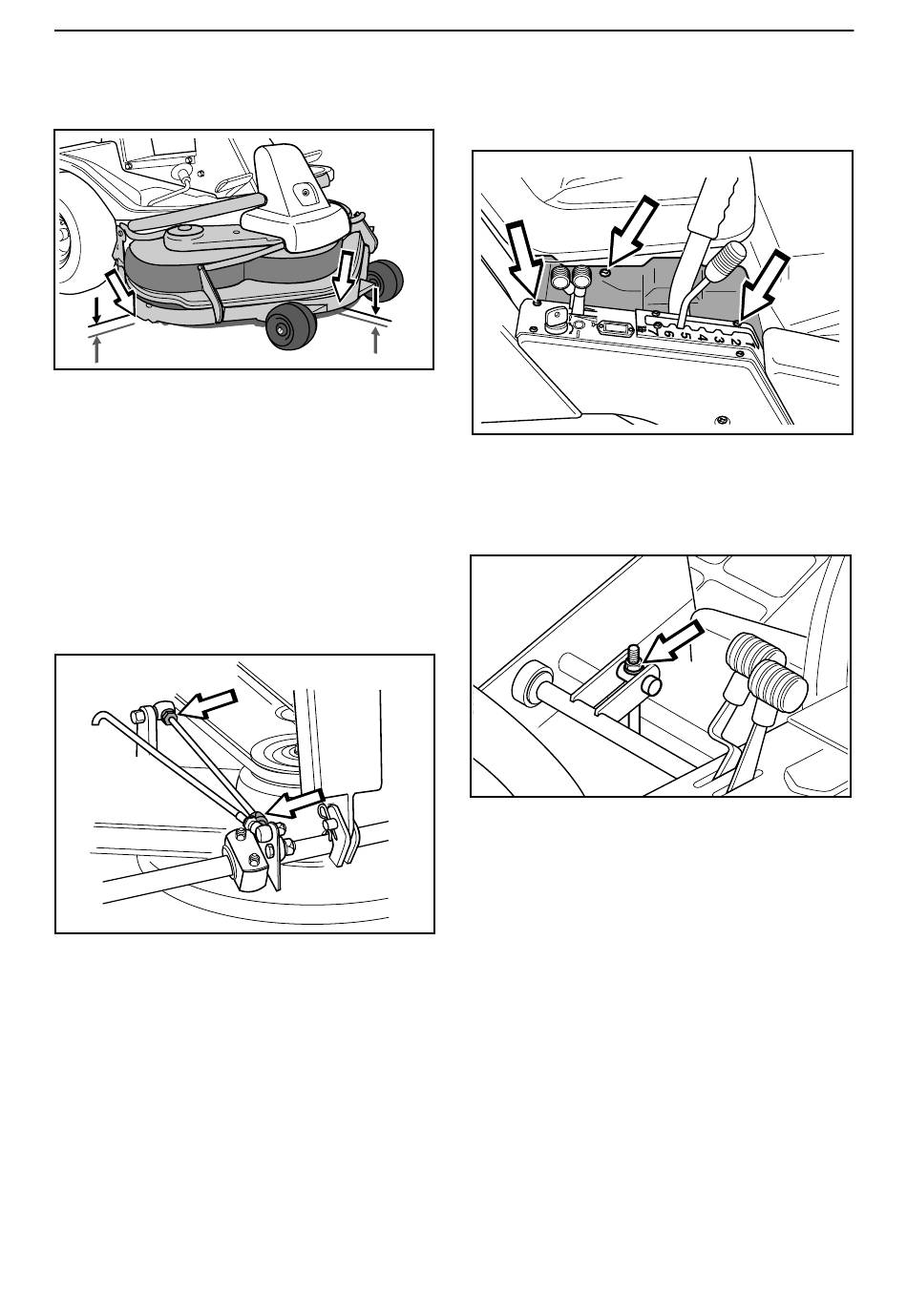

Control y ajuste del paralelismo de la
unidad de corte
1
Controle la presión del aire en los neumáticos
(60 kPa).
Coloque el cortacésped sobre una superficie plana
y mida la distancia entre el suelo y el borde de la
unidad, en la parte delantera y trasera de la
cubierta. Si las medidas coinciden, la unidad está
paralela.
El equipo debe estar ligeramente inclinado y el
borde trasero debe ser 2-4 mm más alto que el
delantero.
2 Ajuste
La figura muestra a Rider Pro 15, en el ProFlex el
equipo de corte está suspendido en el bastidor del
equipo de corte.
• Quite las cubiertas frontal y derecha.
•
Aflojar las tuercas de la barra de paralelismo.
•
Desenroscar la barra (girarla en sentido contrario a
las agujas del reloj) para bajar el borde trasero de la
cubierta.
Enroscar la barra (girarla en el sentido de las agujas
del reloj) para subir el borde trasero de la cubierta.
•
Después del ajuste, apretar las tuercas.
•
Una vez efectuado el ajuste, hay que volver a
controlar el paralelismo del equipo.
•
Montar la cubierta derecha y la cubierta frontal.
48
– Español
Regulación de la escala de altura de
corte
1
Desmonte la cubierta de plástico en el lado
derecho del ProFlex. El Rider Pro 15 se ajusta
doblando cuidadosamente la chapa a un lado.
2
Suba o baje toda la escala de corte atornillando/
destornillando las tuercas.
Si la altura máxima se eleva en 5 mm, las otras
alturas fijas se elevarán proporcionalmente.
