Montaje mecánico de la instalación de ejemplo
4.1 Montaje de la instalación del ejemplo
Procedimiento (sin SM331)
Paso
1
2
3
4
5
12

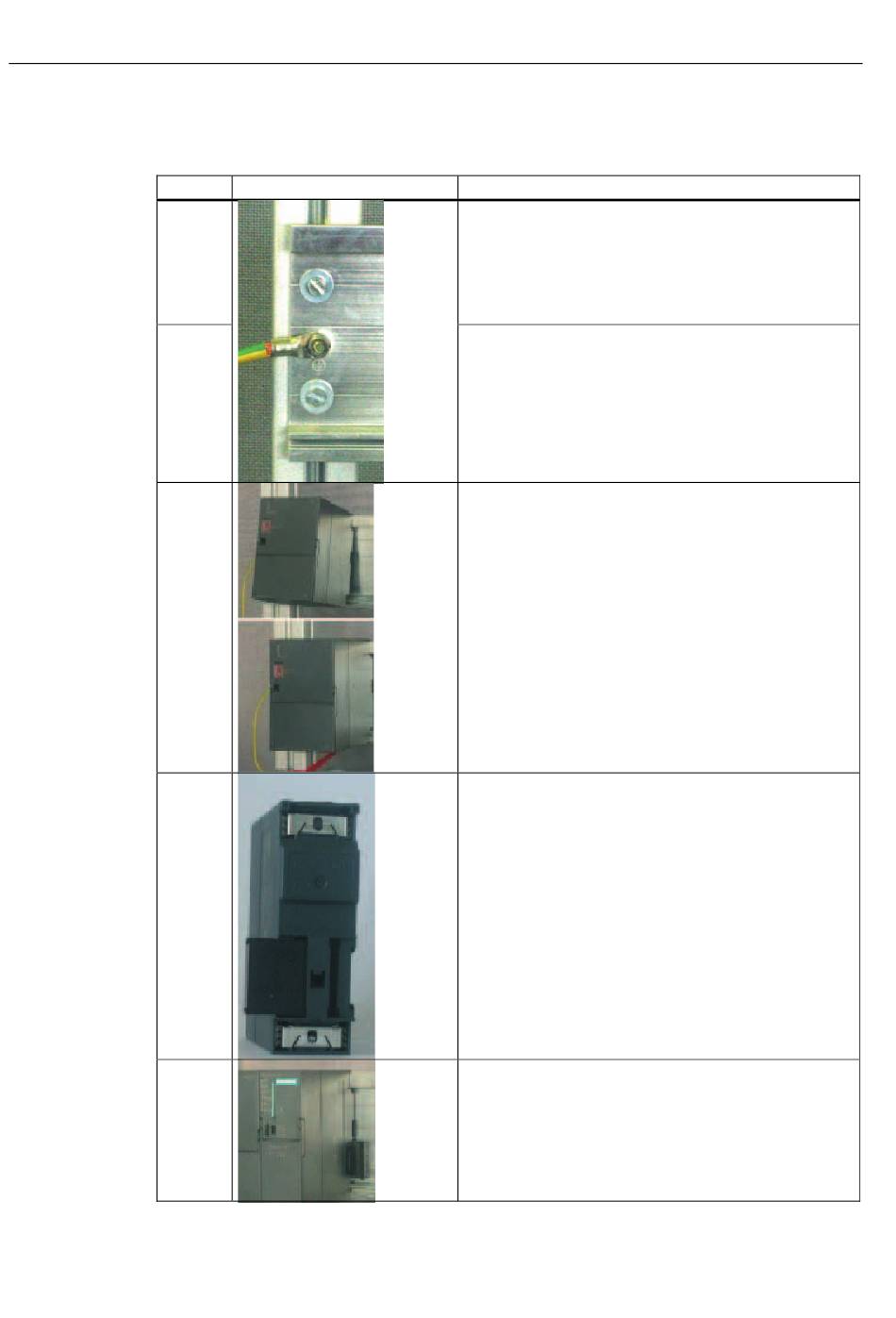

Gráfico Descripción
Atornille el perfil soporte a la base (tamaño del tornillo:
M6) de manera que quede un espacio libre de por lo
menos 40 mm por encima y por debajo del perfil soporte.
Si la base es una placa de metal puesta a tierra o una
chapa soporte puesta a tierra, vigile que la conexión
entre el perfil soporte y la base sea de baja impedancia.
Conecte el perfil soporte al conductor de protección.
Para ello, el perfil soporte dispone de un tornillo M6
como conductor de protección.
Montaje de la fuente de alimentación:
Cuelgue la fuente de alimentación del perfil soporte
•
por arriba y atorníllela por abajo.
•
Enchufe el conector de bus (suministrado con el SM331)
en el enchufe posterior izquierdo de la CPU
Montaje de la CPU:
Cuelgue la CPU del perfil soporte
•
desplácela hacia la izquierda hasta la fuente de
•
alimentación
Abátala hacia abajo
•
y atorníllela por abajo al perfil soporte
•
