Siemens SIMATIC S7-300 Primeros Pasos página 17

Posición de los adaptadores del margen de medida
Con la posición se establece qué transductor de medida se conectará al respectivo grupo de
canales.
Posición
A
B
C
D
En la tarea de nuestro ejemplo se conecta en el grupo de canales 1, entrada 0, un sensor
con un transductor de medida a 2 hilos de 4 a 20mA.
En el grupo de canales 2, entradas 2 y 3, se conecta un transductor de medida a 4 hilos.
El primer adaptador del margen de medida debe encontrarse por tanto en la posición D y el
segundo en la posición C.

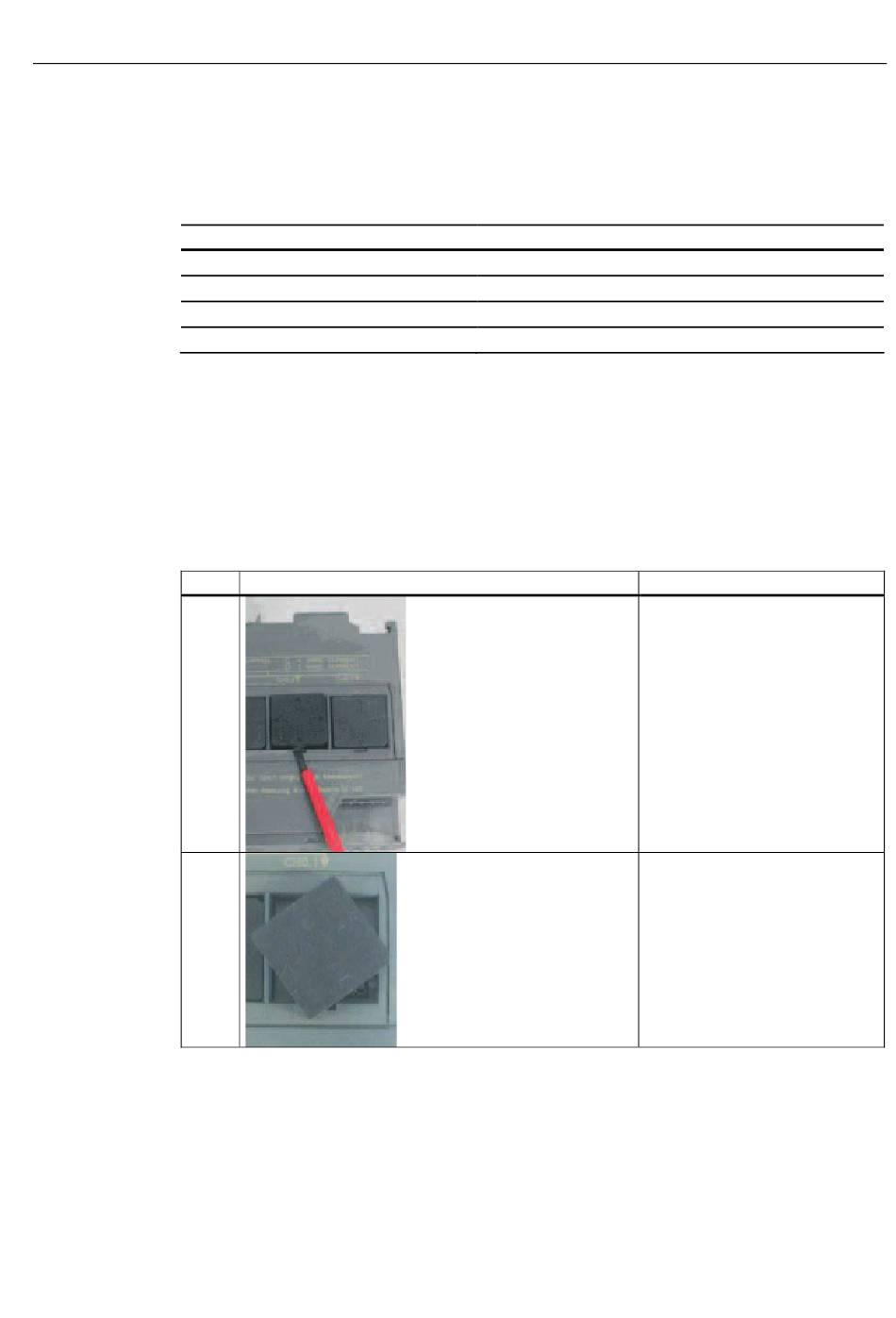

Posicionamiento de los adaptadores del margen de medida
Paso
1
2
SM331; AI 8x12 Bit Getting Started 1ª parte: 4-20mA
Getting Started (primeros pasos), 05/2008, A5E00253412-04
Gráfico
Montaje mecánico de la instalación de ejemplo
4.2 Montaje del módulo analógico
Tipo de medida
Termopar / medida de resistencia
Tensión (ajuste de fábrica)
Intensidad (transductor de medida a 4 hilos)
Intensidad (transductor de medida a 2 hilos)
Descripción
Extraiga los dos adaptadores del
margen de medida con un
destornillador
Gire los adaptadores a la posición
deseada:
17
