Siemens SIMATIC S7-300 Primeros Pasos página 58

Probar el programa de usuario
7.2 Visualización de los valores de los sensores

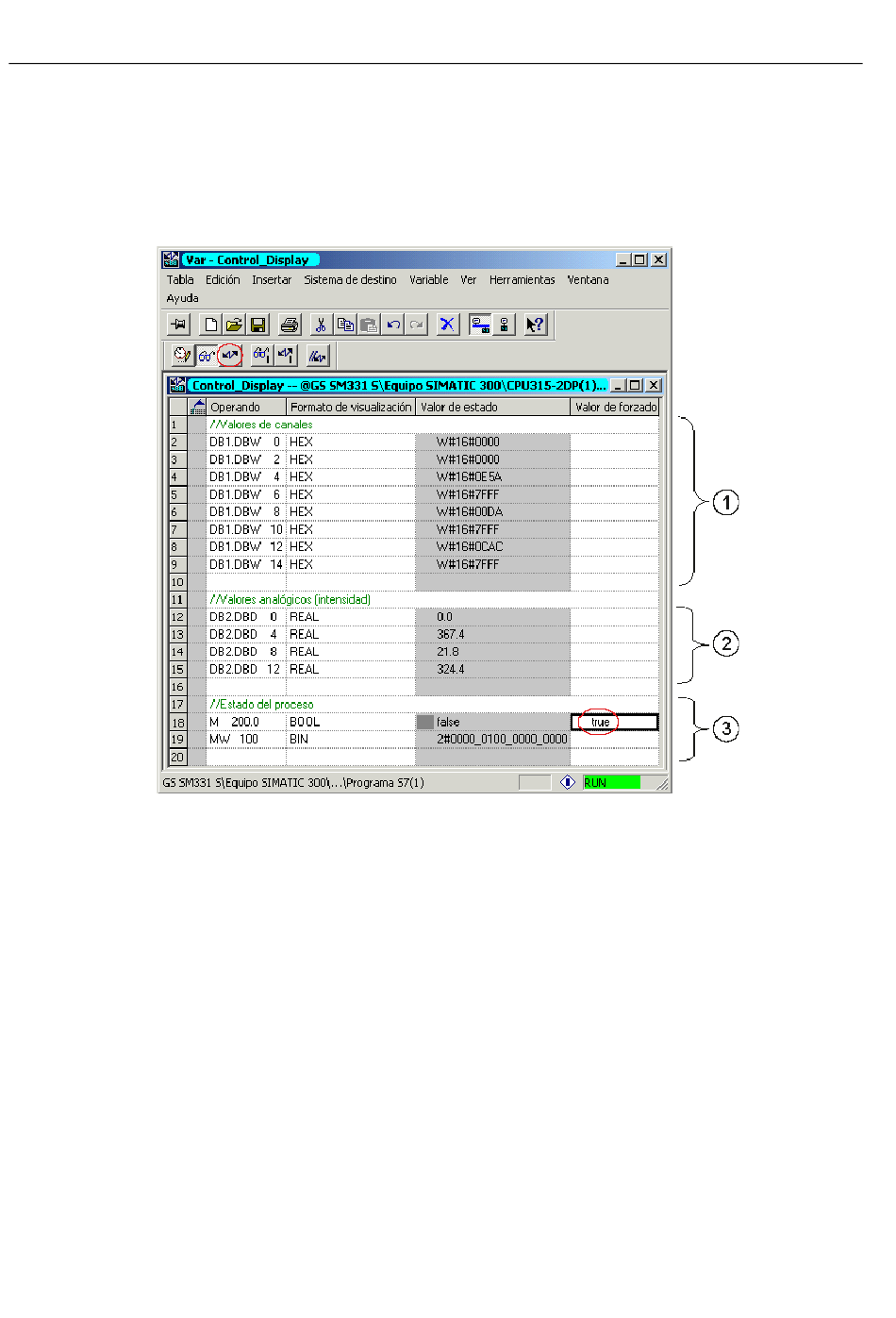

Forzado de variables
Para controlar el acuse del proceso escriba en la columna "Valor de forzado" el valor
deseado ("TRUE o FALSE" dependiendo se si desea activar o desactivar el acuse) y pulse
el símbolo con la doble flecha:
Forzar variables
(1)
(2)
(3)
Particularidad de la observación de valores
Al observar los valores le ha llamado seguramente la atención el hecho de que los valores
de canal no se corresponden con los valores analógicos. La causa de ello es que el módulo
analógico emite tan solo el formato binario "Palabra" (16 bits). Esto significa que es
necesario convertir los valores del módulo analógico.
58
Valor de canal
Valor analógico
Estado
SM331; AI 8x12 Bit Getting Started 1ª parte: 4-20mA
Getting Started (primeros pasos), 05/2008, A5E00253412-04
