4.9 Montar y desmontar el reductor flotante
4.9.4.2
Montaje de SIMOLOC
a
①
②
③
④
⑤
⑥

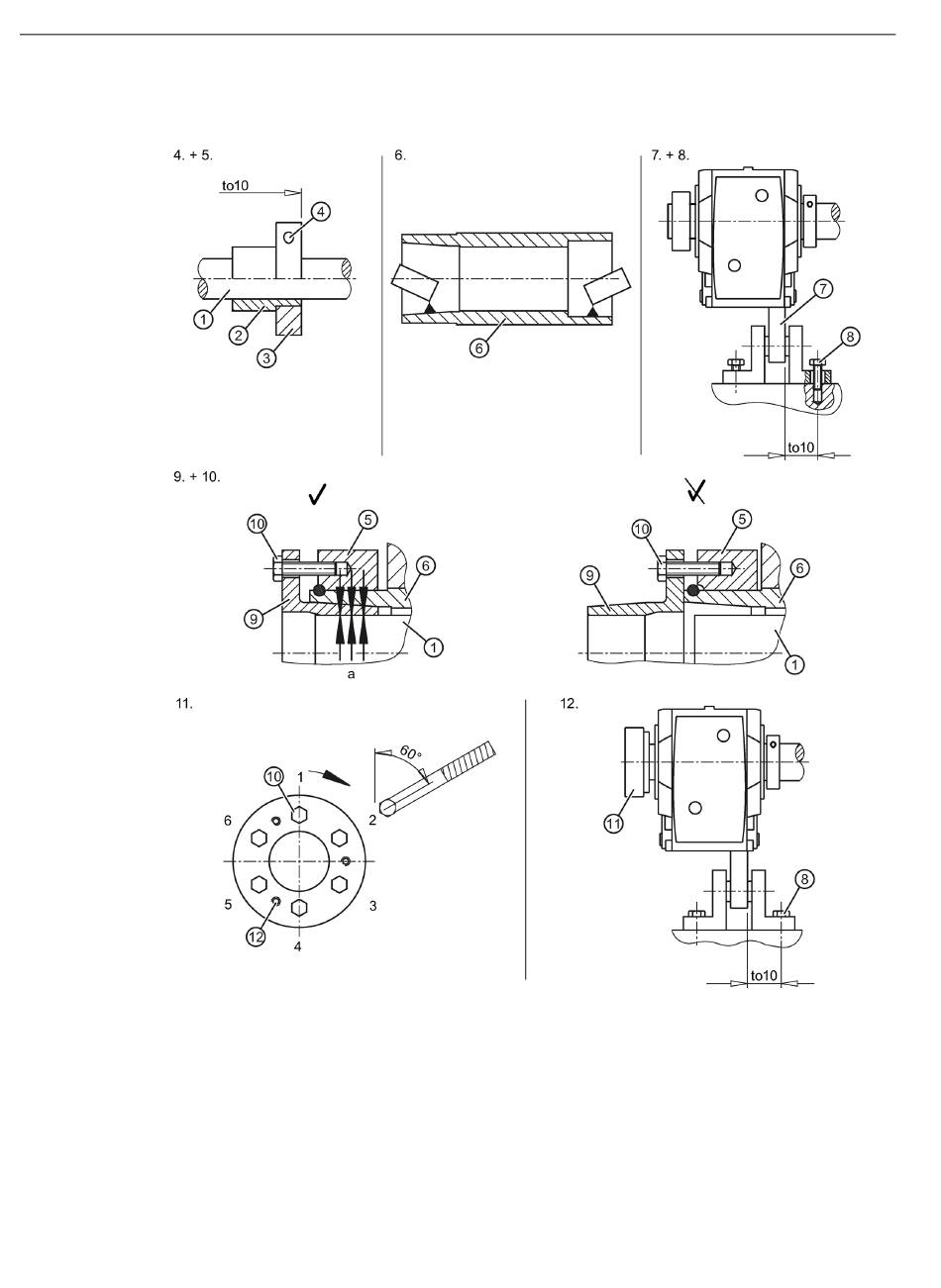

Figura 4-8
44
Absolutamente limpio de grasa
Eje de la máquina
Casquillo de bronce
Anillo de apriete
Tornillo de apriete para anillo de apriete
Abrazadera
Eje hueco
Montaje de SIMOLOC
⑦
Brazo de reacción
⑧
Tornillo
⑧
Casquillo cónico
⑩
Tornillo de apriete para casquillo cónico
⑪
Cubierta protectora / tapa protectora
⑫
Orificio roscado para tornillo de apriete
durante el desmontaje
Instrucciones de servicio, 06/2018, A5E37450054A/RS-AG
