18.2 Módulo de teclas directas
Función del
módulo de teclas
directas
Tensión de
alimentación
externa
18-4
7. Ajuste la pieza lateral de modo que las piezas corredizas marcadas con º posicio-
nen de manera fija los cantos de las tarjetas AT insertadas. Fije entonces la pieza
lateral con cinco tornillos » (figura 18-3).
8. Conecte las unidades periféricas a las tarjetas AT.
El desmontaje de las tarjetas AT y de la ranura de ampliación AT se realiza en orden
inverso de operaciones.
Para los paneles de operador OP27 y OP37 se puede pedir opcionalmente un módulo
de teclas directas (DTM). Este presenta las siguientes variantes:
Equipo de operación
OP27
OP37
La carcasa se atornilla a la parte posterior del OP. Sin embargo, es posible el montaje
ulterior en todo momento.
El módulo de teclas directas (DTM) se requiere en aquellos lugares donde es necesa-
rio un manejo rápido de las teclas sin retardos condicionados por la comunicación.
Ejemplo: teclas directas para el servicio a impulsos.
Existe la posibilidad de activar las teclas directas tanto mediante hardware como
mediante software.
S
La activación mediante hardware de las teclas directas (servicio por impulsos) se
efectúa mediante las teclas de funciones del OP cableadas directamente, situadas a
derecha e izquierda junto al display. En el OP27 se trata de 8 teclas de funciones y
en el OP37 son 12.
S
Las teclas directas se pueden activar por software mediante avisos, en tanto esto
haya sido configurado en ProTool.
El módulo de teclas directas pone a disposición las siguientes salidas digitales:
S
para la activación mediante software 1 x 8 (OP27) ó 2 x 8 (OP37) y
S
para la activación mediante hardware 1 x 8 (OP27) ó 2 x 6 (OP37)
Mediante el conmutador DIL en el módulo de teclas directas se puede ajustar si la
activación se debe efectuar mediante hardware o mediante software.
Las salidas digitales están separadas galvánicamente del panel táctil por medio de un
optoacoplador. Por ello, los módulos no necesitan una tensión de alimentación propia.

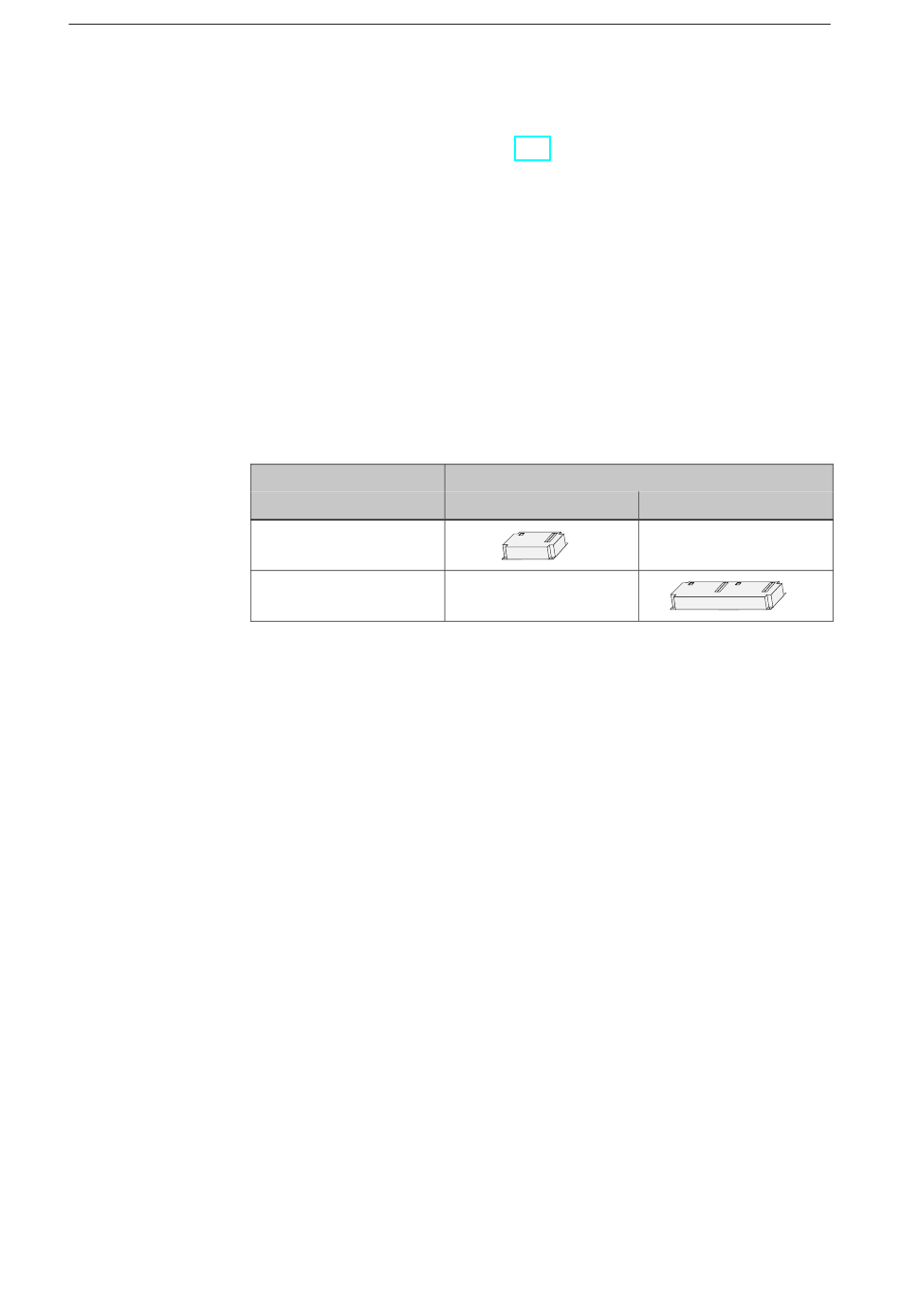

Módulo de teclas directas con
8 salidas
–
OP27, OP37 Manual del equipo
16 salidas
–
Edición 05/99
