4.1 Introducir herramientas y correcciones de herramienta
4.1.4

Ajustes de palpador

Accionar el pulsador de menú "Ajustes".
Aquí tiene lugar la memorización de las coordenadas del palpador y el ajuste de los
siguientes parámetros para el proceso de medida automático.
● Nivel de la tecla de medida
● Avance del eje
● Velocidad y sentido de giro del cabezal
Todos los valores de posición se refieren al sistema de coordenadas de máquina.
Figura 4-15
Tabla 4- 2
Parámetros
Posición absoluta P5
Centro: X
Centro: Y
Diámetro
Espesor
48
El sentido de giro del cabezal se tiene que elegir inverso a la dirección de corte de la
fresa.

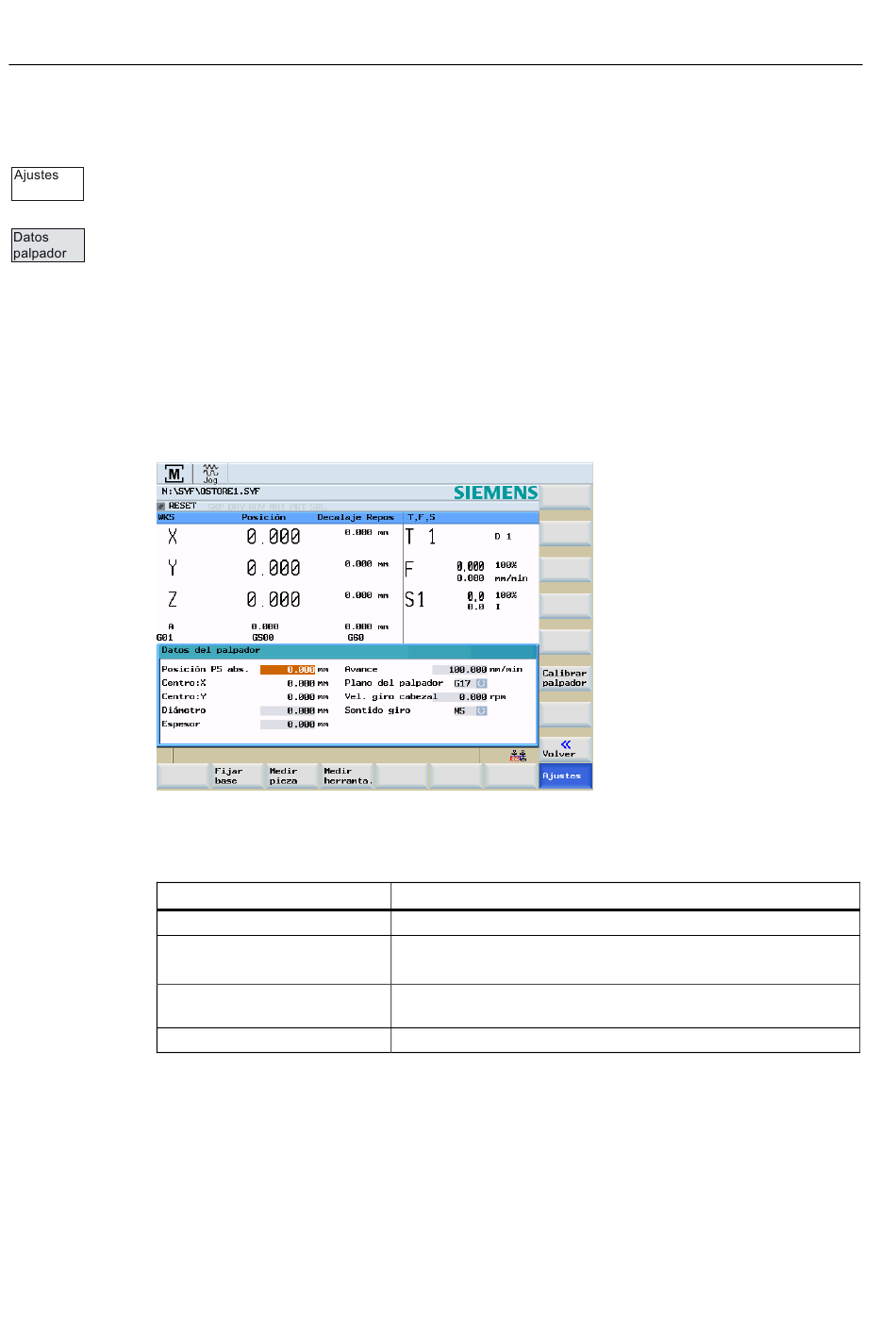

Máscara de entrada Datos de palpador
Significado de los campos de entrada
Significado
Posición absoluta del palpador en dirección Z
Centro calculado del palpador (coordenadas de máquina)
Diámetro del disco del palpador (después del calibrado se indica
el diámetro calculado)
Espesor del disco del palpador
Manual de programación y manejo, 03/2011, 6FC5398-0CP10-6EA0
Fresado
