Instalación eléctrica
4.5 Conexiones
Tendido de cables para la conexión del motor
1. Introduzca el cable desde la parte inferior del armario.
2. Fije el cable PE a la barra común.
3. Continúe tendiendo el cable en el armario hacia arriba, hasta las conexiones del motor
X2 (-U2/-T1, -V2/-T2, -W2/-T3).
4. Conecte el cable a las conexiones.
120

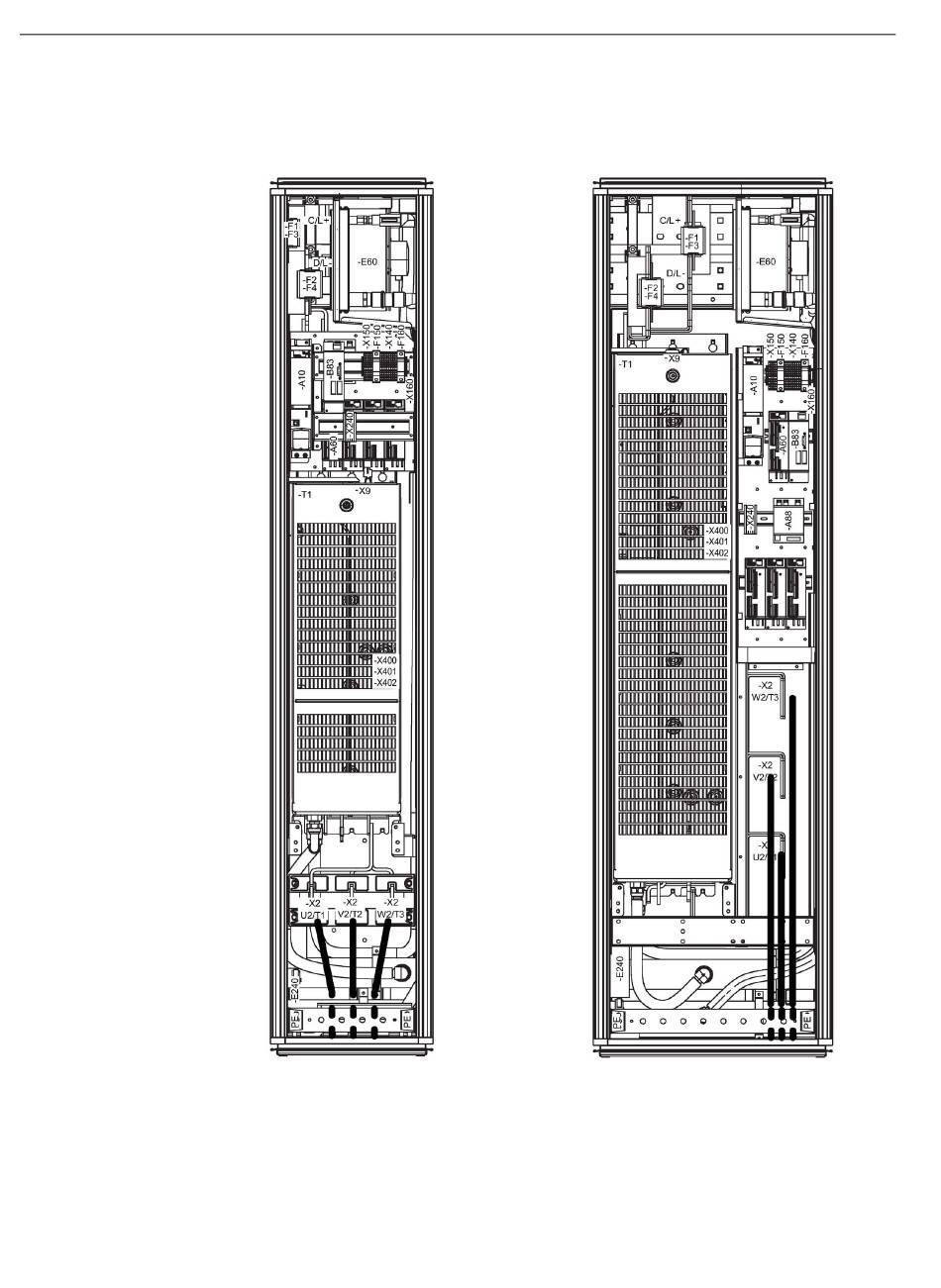

Motor Module, tamaño FXL, GXL, HXL Motor Module, tamaño JXL
