Componentes Además de las conexiones con el proceso, al C7 se le pueden conectar distintos
conectables
componentes. En la tabla 1-1 se enumeran los principales componentes y sus respec-
a un C7
tivas funciones.

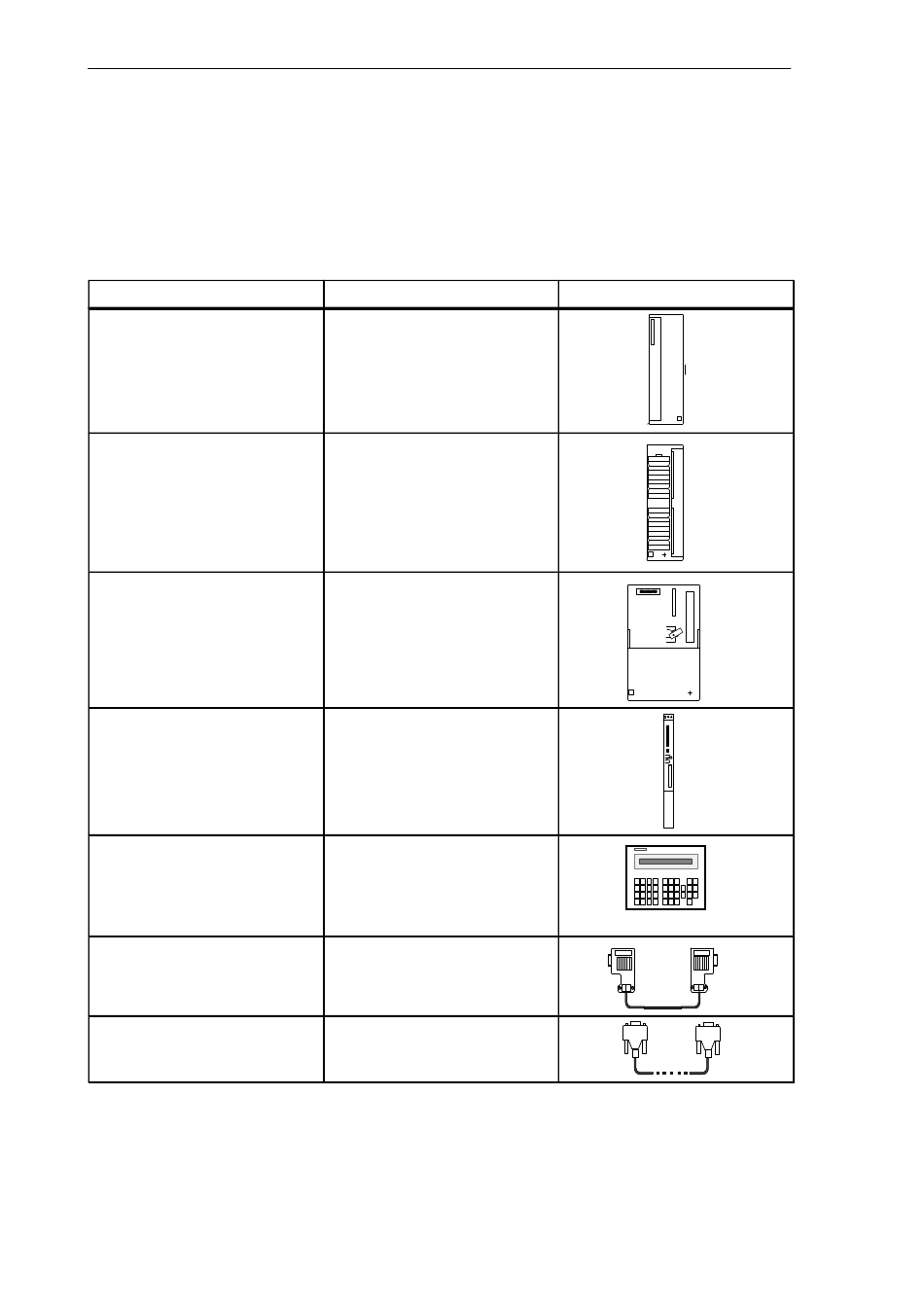

Tabla 1-1 Componentes que se pueden conectar a un C7
Componente
Módulo de interconexión IM 621
con cable
Módulos de señales (SM)
(módulos de entrada digital,
módulos de salida digital,
módulos de entrada analógica,
módulos de salida analógica,
módulos de entrada/salida
analógica)
S7-300 (CPU)
S7-400 (CPU)
OP (panel de operador)
Cable de bus PROFIBUS con co-
nector de bus
Cable PG
Equipos completos C7-621, C7-621-AS-i
C79000-G7078-C621-01
Función
... conecta un C7 con un bastidor
de ampliación para módulos
S7-300.
... adaptan diferentes niveles de
señales del proceso a la CPU C7.
Se pueden conectar a la CPU C7 a
través de un IM621.
... comunica, a través del puerto
MPI, con C7 y otras estaciones de
una red MPI.
... comunica, a través del puerto
MPI, con C7 y otras estaciones de
una red MPI.
... ejecuta funciones de manejo y
visualización.
... interconecta las estaciones de
una red MPI.
... conecta una PG / un PC con
un C7.
Panorámica sobre el producto
Representación
1-5
