T8775A, C THE DIGITAL ROUND
Ubicación
Instale el termostato aproximadamente a 1.5 m
(5 pies) por arriba del suelo, en un área con
buena circulación de aire a temperatura media.
No instale el termostato donde pueda verse
afectado por:
— Corrientes de aire o puntos ciegos detrás de
las puertas y en las esquinas.
— Aire caliente o frío proveniente de conductos.
— Calor radiante del sol o de otros aparatos.
— Tubos y chimeneas ocultos.
— Áreas sin calefacción (sin enfriamiento)
como un muro exterior detrás del termostato.
Cómo montar la placa de fijación
al muro

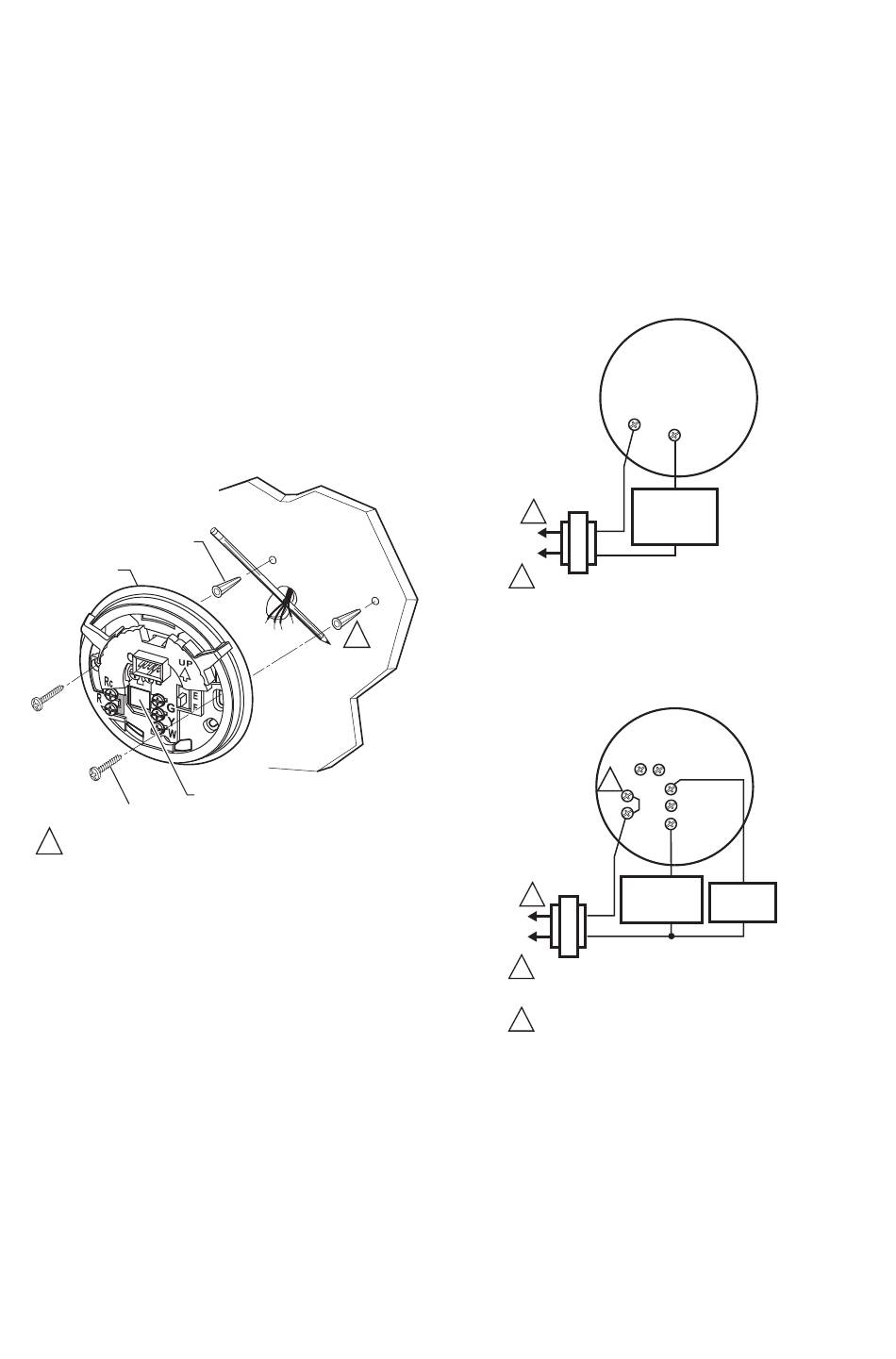

Monte la placa de fijación del T8775A, C con los
tornillos incluidos. Vea la Figura 1.
ANCLAS DE PARED (2)
PLACA DE
MONTAJE
TORNILLO DE 1 PULGADA (2)
1 CUANDO USE ANCLAS DE PARED PERFORE HAGA
ORIFICIOS DE 3/16 PULGADA PARA TABLARROCA Y
ORIFICIOS DE 7/32 PULGADA PARA YESO
Fig. 1. Cómo montar la placa de
fijación al muro.
69-1677ES—03
™
1
ORIFICIO PARA EL CABLEADO
MS19499
Cableado
IMPORTANTE
Utilice alambre calibre 18 para cablear
los termostatos T8775A, C.
Todo el cableado debe cumplir con los códigos y
reglamentos eléctricos locales. Desconecte la
fuente de alimentación para prevenir una
descarga eléctrica o daños al equipo.
Consulte las Figuras 2 a 6 para ver las
conexiones de cableado típicas.
R
RELEVADOR DE
1
1
FUENTE DE ALIMENTACIÓN. INCLUYA MEDIOS DE
DESCONEXIÓN Y PROTECCIÓN CONTRA
SOBRECARGAS SEGÚN SE REQUIERA.
Fig. 2. Conexión típica del termostato T8775A en un
sistema exclusivamente de calefacción.
O
Rc
2
R
RELEVADOR DE
CALEFACCIÓN
1
O BOBINA DE
1 FUENTE DE ALIMENTACIÓN. INCLUYA MEDIOS
DE DESCONEXIÓN Y PROTECCIÓN CONTRA
SOBRECARGAS SEGÚN SE REQUIERA.
2 PUENTE INSTALADO EN FÁBRICA.
Fig. 3. Conexión típica del termostato T8775C en un
sistema exclusivamente de calefacción con ventilador.
2
W
CALEFACCIÓN
O BOBINA
DE VÁLVULA
MS19513
B
G
Y
W
RELEVADOR
DEL
VENTILADOR
VÁLVULA
MS19514
